Ventilationstest: testvärden och föreskrivande krav

Vad är provet för ventilationssystemet? Vilka parametrar utvärderas? Finns det några regleringsdokument som reglerar ventilationssystemen för anordningen och förfarandet för deras verifiering?

Låt oss försöka svara på dessa frågor.

Förteckning över dokument

Från en ganska omfattande lista över dokument relaterade till ventilation måste vi undersöka två huvudämnen.

• I SNiP 3.05.01-85 anges de allmänna kraven för ventilationsanordningen.
• I GOST 12.3.018-79 beskrivs teknik, som är aerodynamiska tester av ventilationssystem.

Viktigt: Handlingen med omfattande provning av ventilationssystem utfärdas på grundval av både mätningar av systemets verkliga prestanda och visuell inspektion med verifikation av parametrarna för ventilationsutrustningen med de angivna.

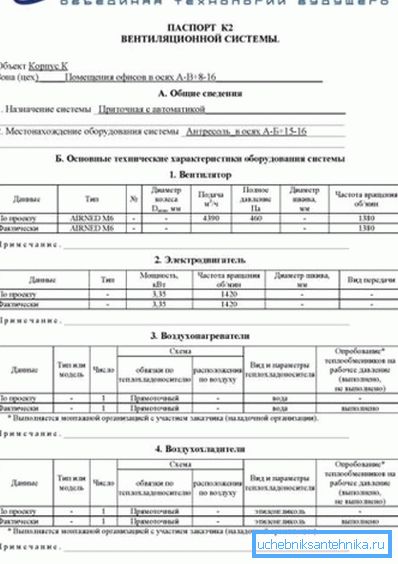

Enligt testresultaten utfärdas ägaren ett ventilationspass.

Varför behövs det?

• Ett pass är ett dokument som officiellt registrerar den utrustning som du köpte - även om det vid inköpsdatumet inte fanns intyg om överensstämmelse med ryska standarder.
• Dessutom kommer dokumentet att fungera som ett viktigt argument i eventuella tvister med handledare. I händelse av bränder, rök och andra problem kommer ägaren alltid att kunna bevisa att de inte orsakades av inkonsekvensen av konstruktionen och utförandet av ventilationssystemet med gällande standarder.

Låt oss vända oss till kraven på regleringsdokument.

krav

SNiP 3.05.01-85

Luftkanaler, där duggfallet är möjligt, läggs med en konstant lutning på avrinningen på 1 - 1,5 cm per meter längd. De längsgående sömmarna av sådana lådor är belägna endast i sin övre del (läs också artikeln Inspektion av ventilation för korrekt upptäckt av problem och förorening).

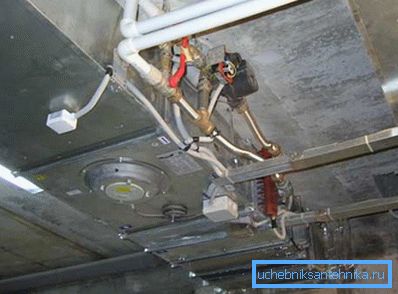

Tätningar mellan flänsarna kan endast förlängas utanför flänsen.

Packningsmaterialet regleras också.

1. Vid lufttemperaturer upp till 70 ° C kan du använda skumgummi, skumgummi, tjocka gummitätningar eller en mastisk polymerhölje.
2. Vid temperaturer över 70 ° C används asbestkartong eller asbestdrage.

Nuance: För produktion, vars teknik innebär luftförorening genom syra rök, används endast syrabeständigt gummi.

Gerlen (tätningstejp av gummiliknande material), tätningsmastik och krympbara ärmar kan användas för att täta sockelanslutningarna.

Alla bultar måste spännas på flänsen. Nötter måste vara på ena sidan av flänsen; med dess horisontella arrangemang är muttrarna vanligen placerade i botten. Instruktionen är kopplad till banal säkerhet: en bult är tyngre än en mutter och, om den faller från en stor höjd, kan orsaka allvarligare skador.

Testning av ventilationssystem innebär bland annat en visuell kontroll av kanalernas stigning. Vad ska det vara?

Nuance: När takhöjden i byggnaden är upp till 4 meter, rekommenderas att fixera vertikala ventilationsaxlar i taket.

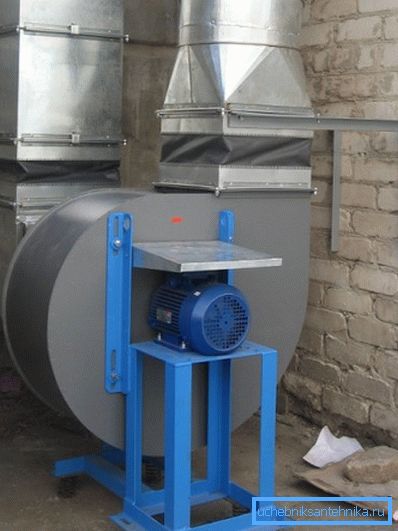

Luftkanalerna är anslutna till fläktarna med flexibla insatser som förhindrar överföring av vibrationer.

Radialfläktar ska installeras på antivibrationsbaser på ankare. Vibrationsisolatorerna själva, när de är installerade på golvet eller fundamentet, kräver inte fästning, men det är nödvändigt att fästa dem på metallkonstruktionerna.

Axlarna till fläktarna och elmotorerna bör vara strängt koaxiala eller parallella (beroende på metoden för överföring av vridmoment).

Alla potentiellt farliga delar i ventilationssystemet (kopplingar, bälten, öppna sugmunstycken) är täckta med skyddskåpa och nät.

GOST 12.3.018-79

Hur dokumenteras luftdynamiska tester av ventilationssystem enligt dokumentet?

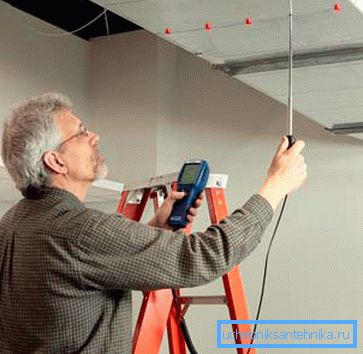

Mätpunkter

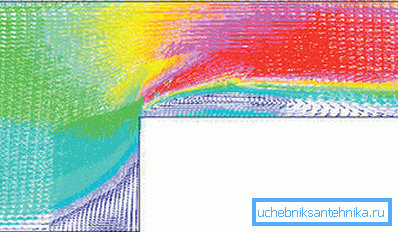

• För att mäta trycket och flödeshastigheten väljes sektioner som inte ligger närmare 6 hydrauliska diametrar efter flödesstörningspunkten (vrid, ventil, gitter etc.) och inte närmare 2 hydrauliska diametrar. Kostnaden för att inte följa denna regel är en allvarlig snedvridning av mätresultatet på grund av turbulens.

Referens: Hydraulisk diameter med rund kanal lika med innerdiametern. För en rektangulär beräknas den som 2AB / (A + B), där A och B är sidor av kanalens inre sektion.

• Det är tillåtet att placera mätpunkten (mätavsnittet) i stället för en plötslig minskning eller utvidgning av kanalen. Samtidigt är dess område lika med det minsta tvärsnittsarean i förträngningen.

utrustning

Vilken utrustning används för individuella tester av ventilations- och luftkonditioneringssystem?

1. En kombinerad tryckmottagare används för att mäta det dynamiska trycket i en ström med en hastighet som överstiger 5 m / s och det statiska trycket i en jämn ström.
2. En fullständig tryckmottagare behövs, som namnet antyder, för att mäta det totala trycket i snabba flöden (över 5 m / s).

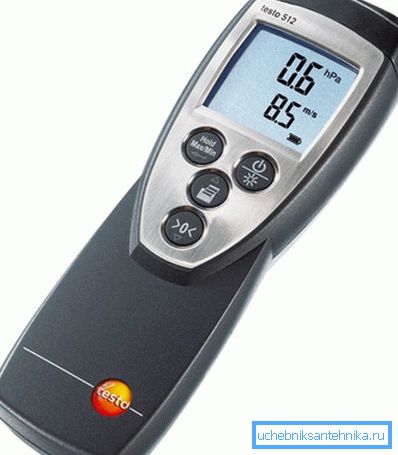

3. Differenstrycksmätare och tryckmätare används för att mäta tryckfallet.

1. Anemometer (termisk anemometer) - för att mäta hastigheten på långsamt (upp till 5 m / s) luftflöde.
2. Barometer - för att mäta trycket i miljön. Detta är nödvändigt för att kunna bedöma luftflödet när ventilationen fungerar.
3. Kvicksilvertermometer eller termoelement - för att mäta lufttemperaturen.
4. Psykrometer - för att mäta luftfuktigheten.

Nuance: I mätningar utförda i dammiga strömmar måste konstruktionen av enheterna möjliggöra enkel rengöring - med egna händer, med en pensel eller med en tryckluft från kompressorn.

Testorder

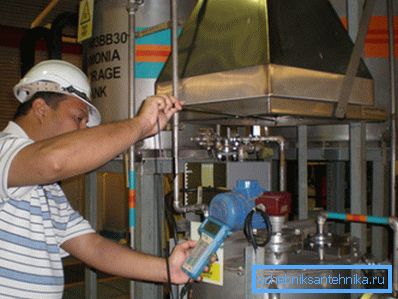

Tester utförs inte tidigare än 15 minuter efter starten av ventilationen; Under denna tid stabiliseras alla grundläggande parametrar för tryck, hastighet, temperatur och fuktighet.

Vad mäts exakt?

1. Lufttrycket i rummet.
2. Temperaturen i kanalen.
3. Temperaturen i rummet.
4. Dynamiskt flöde tryck.

1. Statiskt tryck vid samma flödespunkt.
2. Totalt tryck vid samma punkt.
3. Den tid då anemometern är i planet för det uppmätta tvärsnittet av flödet och förändringen i dess avläsningar.

säkerhet

Det enda kravet på säkerhet är att mätprocessen inte ska leda till bildandet av farliga eller explosiva gaskoncentrationer.

dokumentera

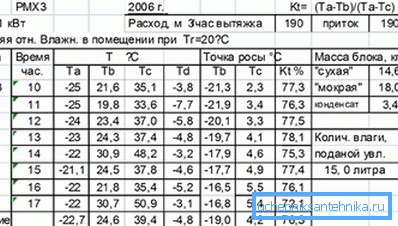

På grundval av mätningarna och deras bearbetning sammanställs ett protokoll för aerodynamiska prov för ventilation, där alla parametrar som tagits är inlagda. Utöver inspelningsmätningar innefattar handlingen av individuell provning av ventilationsutrustning resultaten av visuell inspektion och verifiering av utrustningens verkliga egenskaper med de angivna.

För att aktiveras:

• För fläkt - typ, impellerdiameter, flödeshastighet och totalt flödestryck, varvtal och remskivdiameter.
• För elmotor - typ, kraft, hastighet, metod för överföring av moment och remskivans diameter.
• För luftkonditionering och värmare - typ, kylmedelscirkulationsschema, dess typ och provresultat med arbetstryck.
• För filter - genomströmning, procentfångning och tryckfall.
• För luftfuktare - typ, luftflöde, spruttryck, varvtal och diameter på spruthjulet och motoreffekten.

Åtgärden att testa ventilationssystemet, samtidigt som alla tekniska krav uppfylls och avviker de verkliga egenskaperna från projektet med högst + 10%, utgör grunden för att utfärda ett ventilationspass.

slutsats

Vi hoppas att vi kunde svara på de frågor som har ackumulerats i läsaren inom regelverkets krav och provningsförfaranden (se även artikeln Automation for ventilation: funktioner, funktioner, funktioner).

Som alltid kommer videon i den här artikeln att erbjuda ytterligare information. Lycka till!
