Ventilationssystem: huvudklassificering, driftsprincip och

Från den här artikeln kommer du att lära dig hur ventilationssystemen i medicinska institutioner och deras inhemska motsvarigheter är ordnade. Dessutom betraktar vi klassificeringen av systemen som är ansvariga för inomhusluftsutbyte och vilken typ som föredras för användning under vissa förhållanden.

Historien om mer eller mindre effektiva ventilationssystem är en århundraden gammal tidsperiod. När allt kommer omkring hade även de gamla romarna tanken att frisk luft i slutna utrymmen kan erhållas i önskat belopp.

Mycket tid har gått sedan dess och tekniken har utvecklats, blivit mer komplex och effektivare. Som ett resultat finns det många lösningar på marknaden, baserat på olika handlingsprinciper och präglade av olika parametrar.

Vad, och baserat på vilka överväganden, att välja mellan utbudet av föreslagna teknologier?

Behovet av effektiv och effektiv ventilation

Innan du bestämmer vilken utrustning för ventilationssystem som är relevant i det här fallet, bör du överväga principen om hur luftutbyte är byggt i slutna rum och vad är behovet av dessa processer.

Operationshandboken för de flesta av luftväxlingssystemen är baserad på förskjutningen av den uttömda luftvolymen med en ny volym.

Åtgärden hos vissa system baseras på skillnaden i lufttryck inuti och utanför byggnaden. Andra kretsar fungerar med fläktar som drar avluft till utsidan, medan friskluft levereras på utsidan för utbyte. Både det ena och det andra systemet kan implementeras med egna händer i huset eller i lägenheten.

Så vi har bestämt handlingsprincipen, och nu kommer vi att bestämma hur nödvändigt ventilation av slutna utrymmen är och vilka fördelar det ger.

Under driften av vissa lokaler finns det en överdriven nivå av värme och fukt i luften i kombination med en liten mängd syre. Dessutom finns i utblåsningsluften en överskottskoncentration av koldioxid och andra osynliga föroreningar. En annan viktig typ av förorening är damm som ackumuleras inomhus och innebär behovet av snabb borttagning.

Nästan alla typer av ventilationssystem som är kända idag är utformade för att avlägsna skadliga föroreningar och förbättra luftkvaliteten. Dessutom är användningen av ventilation utformad för att säkerställa optimala hygieniska och hygieniska förhållanden, inklusive acceptabel temperatur, fuktighet och trafikflöde.

Viktigt: Högkvalitativ luftutbyte i rummet säkerställs genom regelbundet underhåll av ventilationssystem.

Huvudklassificering av ventilationsanordningar

Normerna för luftintensitet styrs av sanitetsregler och normer (San Pin) och byggregler och normer (SNiP).

Vid utformning av ett ventilationssystem beaktas följande parametrar:

• prestanda (rörelse av luft med hastigheten m / h);
• kanalflödeshastighet (m / s)
• arbetstryck (Pa);
• värmekraft (kW);
• Maximal ljudnivå (dB).

Modern klassificering av ventilationssystem innebär uppdelning i typer enligt följande kriterier:

• i enlighet med metoden för att flytta luftflödena - ventilationen av den naturliga (passiva) och den tvingade (mekaniska) typen är annorlunda;
• i enlighet med organisationsmetoden - tillförsel och avgaser;
• baserad på funktionerna i designkanal och kanal;
• i enlighet med syftet - lokal, allmän utbyte, nödsituation och rök.

Design och produktion av ventilationssystem utförs baserat på mängden luft per person per timme. Till exempel, i förhållande till parametrarna för ett luftrapporteringsskydd, är luftförbrukningen per person cirka 2,5 kubikmeter per timme, medan i en kontorsrum ökar dessa parametrar till 20 m?

Överväga dessa modifieringar av ventilationssystem mer detaljerat.

Naturligt och tvångsventilationssystem

Som redan nämnts är moderna ventilationssystem indelade i naturlig och tvångsmodning.

Vad är skillnaden och vad är mer lämplig för att ordna dessa eller andra inomhuslokaler?

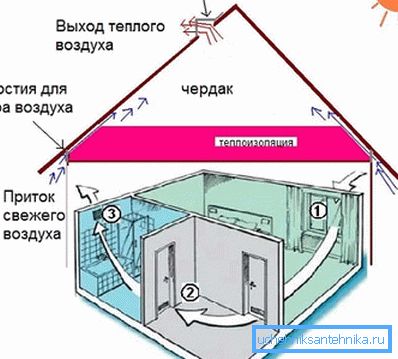

1. Naturlig ventilation fungerar på grund av tryckskillnaden inuti och utanför föremålet.. Avgasluften släpps ut genom huven, medan inloppet genomförs genom särskilda inloppsrör eller genom läckage i fönstret av fönster och dörrar.

System av den naturliga (passiva) typen är i sin tur indelade i följande modifieringar:

• Organiserad ventilation - innebär att luften byts ut genom specialtillverkade inlopps- och avgasöppningar. Ett sådant system tillåter inte bara att byta avluft med tilluften, men också för att reglera flödeshastigheten.
• Oorganiserad ventilation förutsätter närvaro av en huva utan tilluftskanal (dess funktion kommer att utföras med en öppen ventil eller luckor i fönstret av fönster och dörrar).

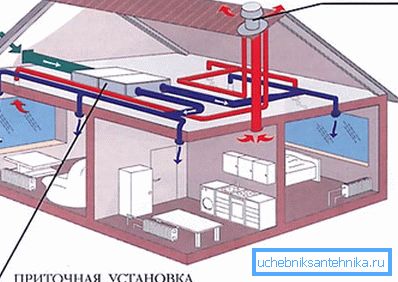

1. Mekanisk (tvungen) ventilation involverar luftens rörelse genom att skapa en tryckskillnad med hjälp av fläktar eller ejektorer.

Ordningen är effektivare i jämförelse med den passiva sorten, eftersom den fungerar oberoende av klimatförhållandena utanför byggnaden.

Viktigt: På grund av användningen av speciella elektroniska apparater blir det möjligt att leverera ventilationssystem och automatiserad kontroll i kombination med effektiv kontroll av de grundläggande parametrarna för luftväxling i rummet.

Klassificering av system efter typ av organisation av luftväxling

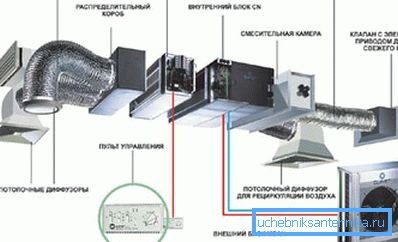

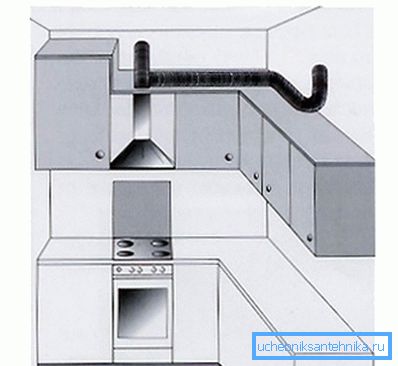

• Lokal ventilation - Detta är en tilluftskrets där luft levereras till specifika delar av rummet, medan avluft från dessa områden avlägsnas. Ett typiskt exempel på ett sådant system för genomförande av luftutbyte är en köksfläkt installerad ovanför spisen.

Förutom hushållsbruk har detta system funnits vid tillämpning vid ventilation av industriella lokaler där det är nödvändigt att avlägsna förorenad luft från en eller annan produktionsplats.

• Allmänna utbytesventilation Den är avsedd för lika effektivt underhåll av luftväxelparametrar i hela rummet, oberoende av dess parametrar.

Sådana system används oftast i arrangemanget av kontorslokaler och detaljhandel.

• Rökkontrollsystem installerad inom ramen för brandsäkerhet i rummet.

Vid obehörig tändning avlägsnar rökavgassystem förbränningsprodukter, så att personer som är inomhus kan evakuera och evakuera värdefull egendom som kan skadas vid brand.

• Nödventilationssystem används i områden där det finns en ökad sannolikhet för en oväntad utsläpp av skadliga eller potentiellt farliga ämnen i volymer som överstiger MAC-gränsvärdena.

Nödventilation präglas av ökad prestanda och gör att du kan ta bort överskott av gas på kortast möjliga tid. Anläggningar av denna typ installeras och drivs uteslutande på industrianläggningar.

Utrustning som används i ventilationssystem

Utrustning och tillbehör till ventilationssystem på marknaden representeras av ett brett sortiment av enheter, bland vilka vi noterar följande kategorier:

Fläktar - mekaniska bladartade anordningar som tvingar luft in i ventilationskanalerna.

I enlighet med design- och driftsfunktionerna är fläktarna indelade i följande modifieringar:

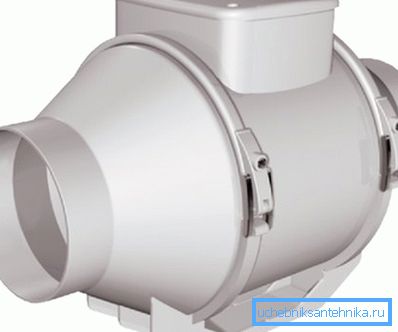

• kanal (rektangulär och rund);
• diametrisk (tangentiell);
• axiell (axiell);
• radiell (centrifugal);
• tak.

Tänk på de viktigaste typerna av dessa enheter så detaljerat som möjligt:

• Axial, eller som de kallas axialfläktar, har hittat applikation i de enklaste hushållsfläktarna.

Sådana anordningar utmärks av ett lågt pris. Designen är ett yttre hölje, inom vilket det finns en elektrisk motor och en pumphjul som driver luften. Trots designens enkelhet har fläktar av denna typ en högre effektivitet jämfört med analoger, arrangerade annorlunda.

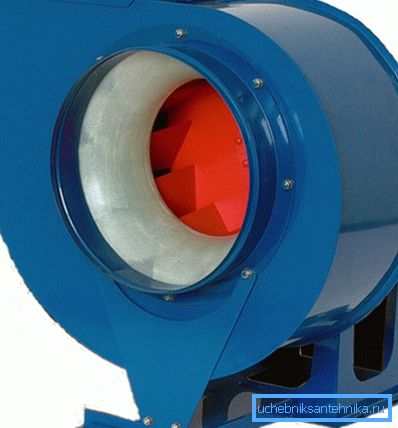

• Radiala (centrifugala) fläktar används ofta vid konstruktion av industriella system. Dessa enheter kännetecknas av tillförlitlighet och som ett resultat en lång resurs.

Anordningens konstruktion är ett spiralhus och en propeller som är belägen i den, roterar runt sin axel. Skruven roterar luftflödet, som kastas in i kanalen under verkan av centrifugalkraften.

• Tangentiella (diametriska) fläktar är en annan typ av industriinstallationer. Enheten ser ut som en sluten design med anslutningar för luftinlopp och utlopp. Sådana installationer är monterade i luftkonditioneringssystem och värme gardiner. Mindre vanligtvis installeras enheten i kanalsprickningen.

Förutom blåsare används följande konstruktionselement i ventilationssystem:

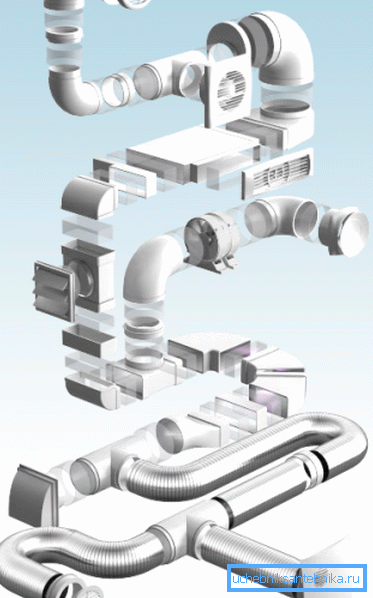

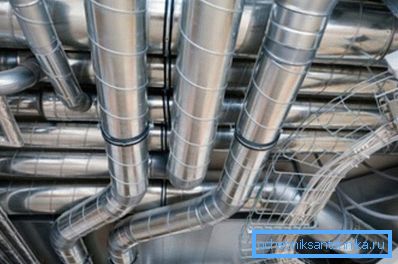

• Luftkanaler är rör med rektangulärt eller runt tvärsnitt, anslutna i en enda konstruktion med hjälp av kranar och speciella monteringsanordningar.
• Profiler för ventilationssystem - är metallledare med monteringsperforeringar där alla komponenter är monterade.
• Ljuddämpare och ljudisoleringsmaterial - används för att minska ljudnivåerna under driften av systemet.
• Filter för ventilationssystem är ett brett sortiment enheter som installeras på inloppskanalen och förhindrar att damm och andra föroreningar kommer in i rummet.

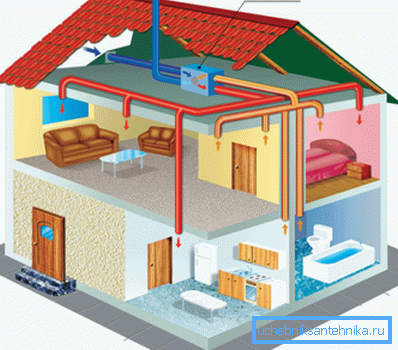

• Luftvärmare - kan användas i ventilationssystem och ersätta värmen helt. Tillsammans med konventionella värmare används recuperators alltmer i ventilation, vilket gör det möjligt att minska kostnaden för uppvärmningsluft genom att minska strömförbrukningen.

slutsats

Så vi har övervägt funktionerna i enhetens ventilationssystem. Dessutom fick vi reda på vilken utrustning som används vid genomförandet av vissa system. Denna information kan tillämpas i praktiken, till exempel vid anordnande av ventilation i ett lanthus.

Har du några frågor? Du hittar mer användbar information genom att titta på videon i den här artikeln.
