Ventilationsschema: hur man skapar ett nytt projekt och

Både i byggandet av ett nytt och underhållet av det befintliga ventilationssystemet är det absolut nödvändigt att veta hur det ordnas. För att förstå alla dess nyanser och egenskaper kommer det att hjälpa ventilationssystemet - i Chrusjtjov, modernt lägenkomplex, privat bostadshus eller annat objekt.

Anvisningarna i detta material beskriver de grundläggande reglerna för förberedelse och användning av dessa dokument.

Funktioner för att arbeta med teknisk dokumentation

Behöver läsa diagram

Även före byggandet av ett privat bostadshus, planerar reparationer i lägenheten, med tanke på alternativen för att slutföra i en hamam eller ett bad, bör du ta hand om design och kartläggning av olika tekniska nätverk, inklusive ventilation. Fel och brister som gjorts vid detta skede av konstruktion kommer att vara mycket svåra att fixa med egna händer efter dess slutförande.

Det är emellertid möjligt att effektivt lösa problemen och uppnå ett bekvämt mikroklimat i huset när du inte deltog i projektets utveckling och byggandet av strukturen. I detta fall är det bara nödvändigt att byta ut eller uppgradera de delar av ventilationsnätet som avsevärt minskar systemets totala effektivitet.

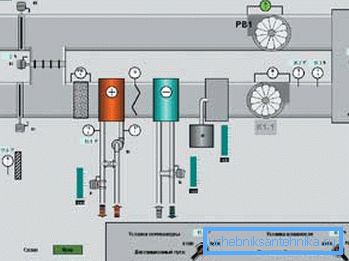

Härigenom kommer den befintliga eller nybyggda ventilationsmnemonicen till nytta, där den här eller den här utrustningen indikeras med speciella symboler, liksom dess inneboende tekniska egenskaper och egenskaper. Det är bara nödvändigt att lära sig att särskilja till exempel beteckningen av en backventil i ventilationsschemat, från pilarna som liknar den, vilket indikerar närvaron av helt olika komponenter och aggregat.

Allmänna projektkrav

Vid utveckling av dokumentation avseende friskluftsförsörjningssystemet är det viktigt att överväga följande parametrar:

• Antal våningar i huset;
• luftföroreningsnivå;
• utomhus ljudnivå;
• brand kategori.

Vid utarbetandet av ventilationsschemat bör, utöver effektivitetsparametrarna, uppmärksammas på flera ytterligare faktorer:

• möjligheten att sprida eld genom ventilationskanalerna under eld
• möjligheten att kyla lokalerna och penetrera dem i förorenat luft genom luftkanaler med stort tvärsnitt.

För att undvika ovannämnda problem är det lämpligt att försäkra sig om användning av brandbeständiga material och utrustning samt installation av skyddande ventilationsventiler som förhindrar utseende av omvänd tryck i ventilationen.

Designa ett nytt ventilationssystem

En detaljerad beskrivning av ventilationssystemet (inklusive axonometrisk) är nödvändigt för samordning av projektet för ett privat hus under uppförande i kontrollerande och övervakande instanser.

I detta fall är ett obligatoriskt krav installering av utrustning som kan pumpa önskad mängd luft:

• för rum där permanent bosättning för människor planeras - 3 cu. meter per timme per 1 kvadrat. kvadratmeter;
• för badrum i kombination med toaletter - 50 cu. meter per timme;
• för separata hygienfaciliteter - 25 cu. meter per timme.

Det är också viktigt att komma ihåg att för att effektivt kunna ge invånarna i ett hus eller lägenhet med frisk luft, är det nödvändigt för det att flöda. Därför är leveransdokumentationen vanligtvis kopplad till projektdokumentationen.

Var uppmärksam! Utrustningen och luftkanalerna som används måste uppfylla inte bara hygienkraven utan också med brandsäkerhetskrav. Annars kommer det projekt som utarbetas av dig inte att godkännas av brandinspektionen.

När man gör en ritning och utför tekniska beräkningar är det också nödvändigt att överväga följande parametrar:

• Typ av ventilation som används
• Fördelningen av luftflödet i lokalerna.
• Närvaron i ventilationssystemet städar inkommande luft;
• Behovet av installation och design av värmeåtervinning.

Dessutom bör vi inte glömma den estetiska komponenten. Luftkanaler, inlopps- och avgasgaller ska passa organiskt i lokalerna och inte störa människornas levande eller arbete.

Uppgradering av ett befintligt system

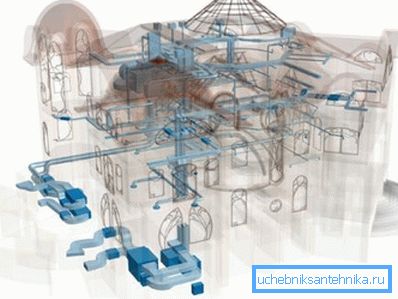

Ofta finns det situationer när det är nödvändigt att byta ut eller uppgradera ventilationsnätverket i en redan byggd och beställd byggnad. Det här är en ganska tidskrävande process, men det är ganska överkomligt för självintroduktion.

Tips! Kostnaden för omarbetandet av färdiga verktyg är alltid högre än utvecklingen och installationen av nya. Därför ska du noggrant utforma och beräkna alla parametrar. Det kommer att betala många gånger i framtiden.

Processen att omarbeta befintlig ventilation består av flera på varandra följande steg:

• beräkning av volymen cirkulerande luft;
• urval av kanaltvärsnitt

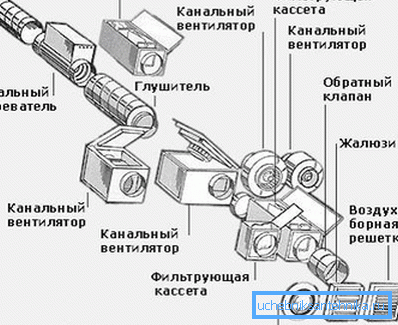

• välj typ av fläktar, filter och annan nödvändig utrustning.

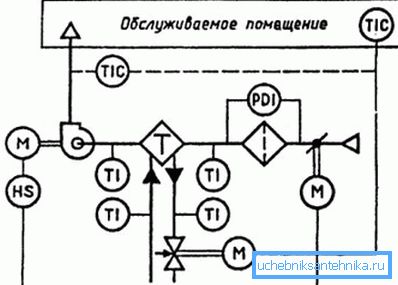

Därefter utarbetas ett naturligt ventilationsschema eller en ritning av ett mekaniskt luftväxlingssystem, en plats för installation av kanaler och fixeringsutrustning bestäms och byggnadsarbetet utförs.

Ventilationssystem av bostadshus

Principen för driften av ventilationssystemet i ett modernt stadshus är baserat på det naturliga flödet av luft som kommer in genom öppna fönster och dörrar och avlägsnas genom gemensamma ventilationskanaler.

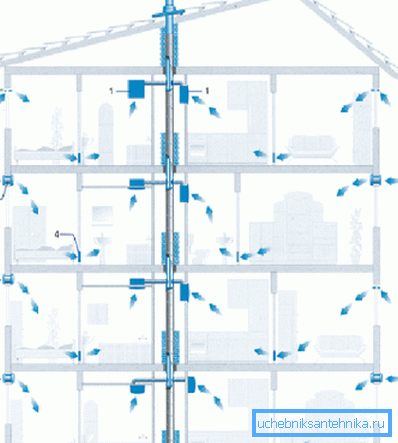

I gamla hus (upp till 5 våningar högt) är det möjligt att ordna en separat avgasaxel för varje lägenhet. I mer moderna byggnader går luftkanaler från lägenheterna ut i en gemensam kanal, som slutar på det tekniska golvet, vilket ger önskad dragnivå.

I de nya höghusen (mer än 24 våningar) utöver huvudventilationsaxeln konstrueras en så kallad övre kanal som är ansluten till huvudkanalen. Med denna lösning ökar volymen pumpad luft och fuktigheten och temperaturen i alla rum stabiliseras.

slutsats

En bra hemkonstnär skiljer sig från sin inte mycket skickliga kollega genom att han alltid skapar ett mönster för framtida skapelse innan han påbörjar arbetet. Detta gäller också för ventilationssystem. Tillgängligheten av tydlig och lättläst dokumentation underlättar inte bara arbetarnas arbete utan gör det också möjligt att enkelt rätta till de problem som uppstår.

För mer information om utveckling och förberedelse av byggnadsdokumentation kan du lära av videon i den här artikeln.
