Ventilationsrör - storlek betyder

Som regel, när man självständigt utformar ett ventilationssystem, tycker folk inte särskilt om att komplicera uppgiften och välja storlekar som kallas slumpmässigt. Vanligtvis påverkas diametern med en marginal och på ventilationsarbetet inte särskilt, men denna inställning är inte för ingenjörer att möta. Det är inte överflödigt att veta hur man väl väljer ventilationsrören.

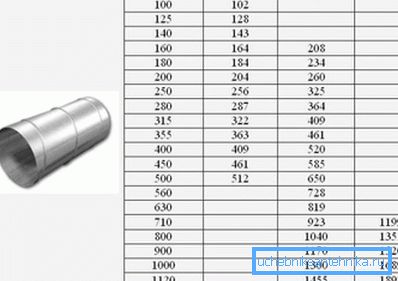

Vad ska vara ventilationsröret

Ventilation jämfört med andra system, till exempel, vattenförsörjning kommer inte att uppleva betydande belastningar under drift, vilket innebär att det inte finns något behov av en betydande tjocklek på metallen. Därför kan det första kravet på en metallkanal kallas en liten väggtjocklek.

Den andra viktiga parametern anses vara korrosionsbeständighet. Ändå är luftfuktigheten som passerar genom kanalerna hög nog, så att metallen inte bör täckas med ett rostskikt på 6-12 månader.

Jo, den viktigaste egenskapen är diametern, som direkt påverkar ventilationssystemets effektivitet. 120 mm ventilationsröret har en sektion av 113,04 cm.², diameter, till exempel 75 mm - bara 44,15 cm². Det är uppenbart att om tvärsnittsområdena skiljer sig 2,56 gånger, kommer de att kunna hoppa över olika volymer luft per tidsenhet (vid samma flödeshastighet).

Regleringsramen

Huvudindikatorn som används vid valet av kanalens diameter kan betraktas som luftflödet per tidsenhet. I SNiP 41-01-2003 registreras de viktigaste kraven för ventilationssystemet både vad gäller produktivitet och geometriska dimensioner.

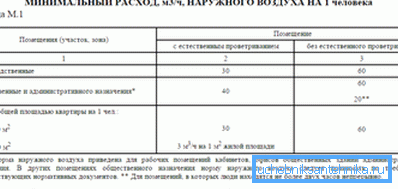

Till exempel enligt denna standard för bostadslokaler ska luftflödet vara (för 1 person):

• för rum med ett område på mer än 20 m² - eller 30 m³/ timme eller inte mindre än 0,35 luftbyte, beräknat på grundval av den totala volymen av lägenheten. Slutligen antas ett större värde i beräkningarna;
• om området i rummet inte överstiger 20 m², luftväxeln kan helt enkelt tas ut på basis av ett medelvärde på 3 m³/ timme vid 1 m² område.

Det vill säga, genom medelstora rummet (19-20 m²) Ventilation per timme bör ge en cirkulation på ca 60 m³. En liten storlek, till exempel, ett 75 mm ventilationsrör klarar helt enkelt inte den här uppgiften.

Var uppmärksam! Teoretiskt är det möjligt att öka volymen av tillförd luft även genom en liten sektion, det räcker bara för att installera en kraftfull fläkt. Men detta kommer att leda till en stor ökning av flyghastigheten. Det är osannolikt att lägenheten behöver utkast och vindar i ventilationen.

Samma standard (SNiP 41-01-2003) innehåller vissa krav på rörledningens storlek.

När det gäller profilkanalerna behöver du navigera på den större sidan:

• med en storlek på upp till 250 mm väggtjocklek bör vara lika med 0,5 mm;
• med ökande storlekar upp till 1250 - 2000 mm väggtjockleken ökar till 0,9 mm;
• Om storleken på den större sidan överstiger 2000 mm krävs en ytterligare beräkning för att motivera metallets tjocklek.

Om dess begränsningar och en del av de runda ventilationskanalerna:

• Till exempel får runda ventilationskanaler med en diameter på mindre än 200 mm endast användas om väggtjockleken inte överstiger 0,5 mm. Även om ventilationsröret 160 mm har en väggtjocklek på 0,6 mm, strikt följer standarden måste den bytas ut. I privat konstruktion finns det naturligtvis inga strikta begränsningar;
• men i fallet med en stor diameter (från 1800 till 2000 mm) kan stålets tjocklek ökas till 1,4 mm. Detta är nödvändigt så att kanalen inte bara böjer sig under egen vikt.

Val av luftkanal

Vid bestämning av tvärsnittets dimensioner är det nödvändigt att ta hänsyn till hastigheten på luftrörelsen. Ventilationskanalen, som ligger i lägenheten, borde inte vara en källa till konstant ljud, och luftflödet i lägenheten (gäller både inlopps- och avgaskanaler) ska inte orsaka obehag.

Av denna anledning införs olika rekommenderade lufthastighetsindikatorer för olika delar av ventilationssystemet, vilket i hög grad påverkar luftutbytet. Till exempel kan ett ventilationsrör med en diameter av 200 mm och en lufthastighet på 1,0 m / s ge luftbyte vid 113 m.³/ timme Med en ökning i hastigheten upp till 1,5 m / s växlar luftväxeln 1,5 gånger till 169,5 m³/ timme

I detta fall beror mycket på metoden för luftcirkulationen (naturlig eller tvungen). Så, för system med naturlig cirkulation, kan maximal luftflöde upp till 2 m / s (i gruvor), i luftkanaler i lägenheter flyter luftflödet med lägre hastighet.

Men om ventilationsröret i ett privathus kompletteras med en kanalfläkt ökar flödeshastigheten.

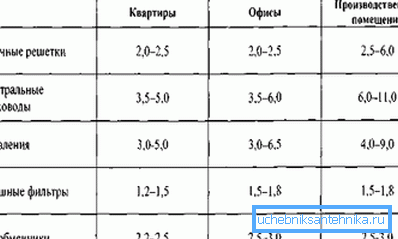

Eftersom fläktens kraftvariation är ganska stor måste vi lita på de rekommenderade värdena för olika delar av systemet:

• Vid nivån på matningsgallret bör hastigheten inte överstiga 1 - 3 m / s;
• avgaser - 1,5 - 3,0 m / s;
• luftfördelare - 1,5 - 2,0 m / s;
• sidokanal - 4,0 - 5,0 m / s;
• trunkventilationskanal - 6,0 - 8,0 m / s.

Förfarandet för val av kanalavsnittet

Instruktioner för självvalsavsnitt består av endast några punkter:

• Först måste du bestämma luftens hastighet i rummet.
• då, med viss lufthastighet, beräknas området för ventilationskanalen. Beräkningen utförs enligt formeln

För att bestämma diametern hos ventilationsrörformeln används.

• eftersom valet av standardstorleken var nödvändigt att avrunda resultatet måste du kontrollera hur mycket luftflödet har förändrats. Bara från tidigare formuleringar måste du härleda uttryck för att bestämma hastigheten

där a och b - storleken på en rektangulär sektion, m

När det gäller luftutbyte kan du använda 2 metoder för att bestämma det, men när beräkningar görs med egna händer, ställs de ofta helt enkelt ut enligt normen på 30 m³/ timme för 1 person. I allmänhet är sådana alternativ möjliga:

• med hänsyn till frekvensen av luftbyte i rummet, i så fall bestäms mängden luftbyte av formeln

där V är rummets volym, m³/ timme;

n är luftkursen (i regel antas bostadshus i intervallet 1-3).

• med beaktande av luftväxelns hastighet för den 1: a personen i byggnaden (mängden luftväxling i detta fall beaktas i början av artikeln).

Exempel på kanalens storlek

Antag att du måste välja ventilationskanalens storlek för att ge avgaser i ett rum som mäter 4x5x3 m. Endast en person kommer att vara i rummet under lång tid.

Beräkningen utförs i följande ordning:

• luftväxling är bestämd - i vårt fall kan du ställa in värdet till 60 m³/ timme (med en hastighet av 3,0 m³/ timme för varje 1,0 m² område);
• Hastigheten på luftrörelsen i kanalen är taget - det är möjligt att stoppa med ett värde av 1,0 m / s;
• bestämd av tvärsnittsarean A = 60 / (3600 • 1,0) = 166,67 cm²;
• lämplig storlek väljs. I vårt fall kan du välja antingen en cirkulär kanal på 140 mm (sektionsområde 154 cm)²) eller en rektangulär sektion av 100x200 mm (område 200 cm²);

• hastigheten är kontrollerad. För en rund kanal kommer det att vara v = 60 / (3600 • 0,0154) = 1,08 m / s och för ett rektangulärt tvärsnitt - v = 60 / (3600 • 0,0200) = 0,83 m / s. Båda värdena ligger inom acceptabla gränser, så priset och metoden för rörinstallation kan vara avgörande för valet.

Vad ska man leta efter när man väljer en luftkanal

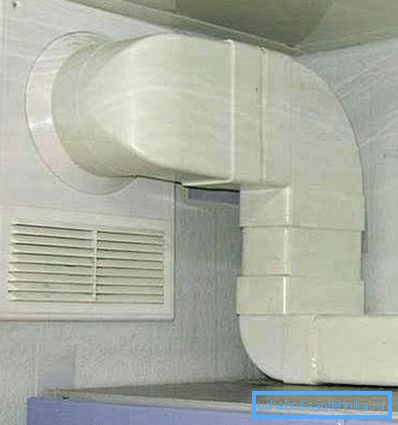

Vid val av luftkanal måste du ta hänsyn till inte bara designdelen utan också omedelbart tänka på enkel installation. I beräkningsexemplet valdes en luftkanal med ungefär samma kapacitet, men i fallet med en cirkulär sektion är dess diameter 160 mm och i fallet med en rektangulär sektion, endast 100 mm i höjd. När ventilationsrör kommer att installeras, kan en besparing på 60 mm i höjd vara mycket viktig.

Dessutom bör uppmärksamhet ägnas åt sådana bagage som:

• ljudskydd och isolering. Ibland är det bättre att köpa luftkanaler med ett fabriksljud och värmeisoleringslager;

Var uppmärksam! Isolering av ventilationsrören är nödvändig, eftersom på vintern kommer luften i den oisolerade rörledningen att svalna för snabbt och det kommer problem med lasten.

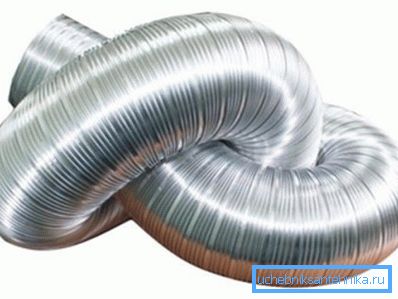

• om det på vissa ställen ofta måste böjas vid stora vinklar, kan användningen av ett flexibelt rör vara motiverat.. Sådana luftkanaler kan tillverkas semi-styva (från aluminiumfolie sår på en stålram) och PVC. Den största fördelen som ger ett flexibelt ventilationsrör - möjligheten till jämn rotation (detta har en positiv effekt på aerodynamiken) och minskar antalet formade element till ett minimum.

Sammanfattningsvis

Nyckeln till kvalitetsventilation kan kallas ett korrekt utformat ventilationssystem. En signifikant roll spelas inte bara av luftkanalernas placering, men också genom deras beräkning (vilket betyder valet av sektionsstorlekar). De rekommendationer som föreslås i artikeln kommer att bidra till att undvika typiska misstag från nybörjare, och lägenhetsventilationen kommer alltid att fungera stabilt.

Videon i den här artikeln visar ett exempel på ett redan monterat rektangulärt ventilationssystem.
