Ventilationsprojekt: utvecklingsstadier

Hur man gör ett typiskt ventilationsprojekt för olika lokaler? Vad är normerna för luftutbytet att fortsätta? Hur beräknas kanalavsnittet?

Låt oss försöka svara på dessa och några andra frågor.

Varför behöver du det

Och faktum: Varför försöker du göra ett projekt med egna händer när en massa specialister är redo att erbjuda motsvarande service? Det viktigaste och mest uppenbara motivet är ekonomin. Den ungefärliga kostnaden för ventilationsprojektet för ett litet kafé med en yta på upp till 100 kvadratmeter är cirka 15 000 rubel, vilket ser ganska oförskämd ut mot bakgrunden av den ständiga bristen på medel på scenen för företagsreklam.

Dessutom: självdesign av ventilationssystemet corny tar mindre tid. Profilorganisationen kan spendera utarbetandet av arbetsförslaget upp till en månad. Under tiden, som du vet, är tiden pengar: ofta går det inte längre än ett par veckor mellan början på avslutningsarbetet och mottagandet av den första besökaren.

Stages of the big way

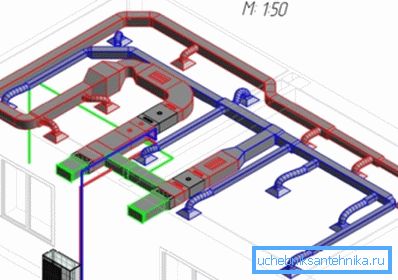

Det är lätt att hämta tillbehör med ett sortiment av lokala butiker. Det är lätt att rita en skiss med en indikation på storleken på någon som inte har hoppat över tecknade lektioner i skolan.

Huvuduppgifterna reduceras till beräkningar.

Vad tycker vi?

1. Produktivitet med flyg.
2. Sektion för luftkanaler.
3. Luftfördelarnas kapacitet för inloppsventilation.

Observera: Ventilation med endast en avgasledning är en acceptabel lösning för en lägenhet eller ett privat hus i ett litet område. På offentliga platser behövs frisk luft.

1. Behovet av trycket som genereras av fansen.
2. Behovet av värmeffektvärme och luftkonditionering.

I denna ordning och fortsätt.

produktivitet

Det utvärderas på två sätt:

1. Enligt rummets kubikkapacitet och flertalet luftutbyte, som beror på att den hör till en eller annan funktionell typ.
2. Med antalet besökare.

För en offentlig institution måste vi göra båda beräkningarna och välja sedan de större värdena.

Beräkning av frekvensen för luftväxling

Beräkningsformeln är L = n * V, där n är luftväxeln och V är dess totala volym i kubikmeter. Volym, som det är känt, beräknas som produkt av yta och höjd.

Vad är parametern n? Det beror på vilken typ av rum.

Obs! I vissa fall anger inte den befintliga SNiP multipliciteten, men det direkta behovet av luftbyte för ett rum, sanitär utrustning, spis etc.

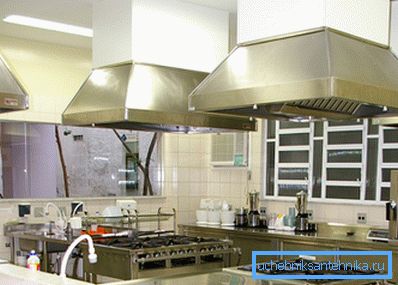

Så för det berömda caféet på 100 m2 med takhöjd på 3,5 meter med två gasugnar och en toalett för två toalettskålar är det ungefärliga behovet av luftbyte 2x100x3.5 + (100 * 2) + (50 * 2) = 1000 m3 / en timme

Beräkning av antalet besökare

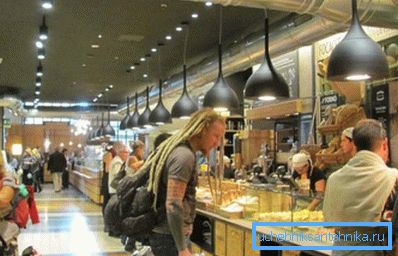

Här reduceras beräkningsinstruktionen för att multiplicera det maximala antalet besökare och behovet av luft hos en person (det antas vara 60 m3 / timme för vaken och 30 m3 / timme för sovaren). Så, med en maximal beläggning på ett café på 20 personer (personal och besökare) är det värt att börja från 20 * 60 = 1200 m3 / timme. Eftersom det här värdet är större är det värt att åberopa det i framtiden.

avsnitt

Det beräknas som S = L * 2,778 / V, där:

• S är kanalens tvärsnittsarea.
• L - luftflöde.
• V - luftflödeshastighet.
• 2 778 - koefficienten för harmonisering av värden, vilket gör det möjligt att få resultatet i kvadratcentimeter.

Det är uppenbart att öka flödeshastigheten minskar tvärsnittet, samtidigt som prestanda bibehålls. Överpriset är dock ökat buller. Därför är det vanligtvis begränsat till värden på 3-4 m / s.

För vårt fall, vid en flödeshastighet på 4 m / s, kommer den minsta kanalavsnittet att vara 1200 * 2.7878 / 4 = 833 cm2. Den enkla användningen av cirkelområdeformeln ger oss en diameter på 33 centimeter (avrundad till rörets faktiska storlek - 350 mm).

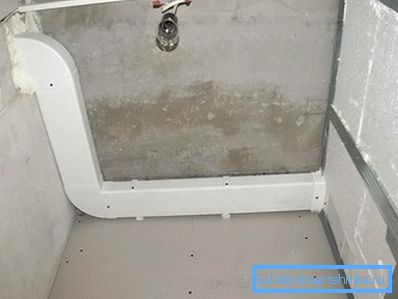

Obs! I praktiken används rektangulära luftkanaler oftare för dolda packningar. Deras tvärsnitt är lika med sidans produkt: så, för vårt fall, kommer en storlek på 250x355 mm att göra.

Luftdistributörer

Det finns inga universella formler här: produkter väljs ur katalogen i enlighet med gränsvillkoren.

Vad exakt?

• Dimensioner.
• Regelbundet luftflöde.
• Lång räckvidd vid en flödeshastighet på 0,5 m / s (högre hastighet uppfattas som ett utkast och leder till obehag för besökare).
• Ljudnivå. För bostadshus antas det maximala tillåtna ljudnivået för ventilation att vara 25 dB, för offentliga platser - 35 dB.

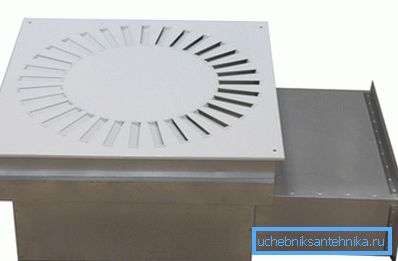

Tips: Det måste finnas en statisk tryckkammare eller en adapter framför luftröret, vilket får flödet att vrida i rätt vinkel. Annars kommer luften att fördelas ojämnt över sitt område, vilket kommer att orsaka ökad buller eller minskad genomströmning.

trycket

Beroende på det önskade trycket på området i det ventilerade rummet är linjär: med ökningen i området ökar längden på luftkanalerna.

Den dåliga nyheten för designern är att den exakta beräkningen av ventilationsmotståndet är väldigt komplicerat, eftersom det beror på massorna av variablerna:

• Rörets diameter.
• Antalet anslutningar och varv.
• Förekomsten av filter och värmare.

Den goda nyheten är att alltför stort fläkttryck vid en fast prestanda bara leder till en liten ökning av strömförbrukningen.

Därför används vanligtvis en förenklad uppskattning av denna parameter:

• För rum med ett område på 50-150 m2 anses 75-100 Pa vara normen.
• Med ett område på 150-350 m2 är det värt att fokusera på 100-150 Pa.

Termisk effekt

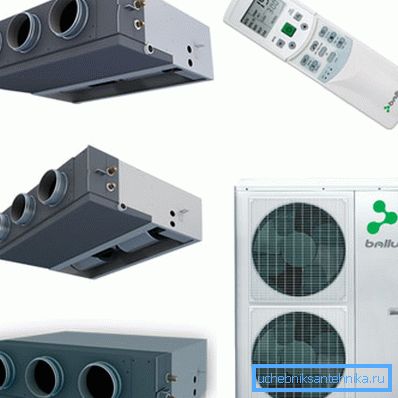

Ofta innebär ett arbetsförslag om ventilation att värme- och luftkonditioneringssystemets effekt beräknas.

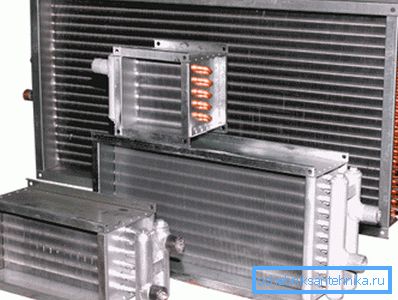

Eftersom luftens värmekapacitet ändras ganska obetydligt med temperaturförändringar bestäms behovet av värmeffekten från värmaren eller luftkonditioneringen endast genom ventilationskapaciteten och delta temperaturen mellan friskluft och gata.

Termisk effekt beräknas med formeln P = Dt * L * 0.336, där:

1. P är värmekraften i watt.
2. Dt är temperaturskillnaden mellan gatan och inflödet i grader.

Tips: Normalen för tilluftstemperaturen för vintern är + 18C.

1. L - luftflöde i m3 / timme.
2. 0.336 är luftens värmekapacitet i W * h / m3 * s.

Så vid en utomhustemperatur på -15ї och ett tillflöde av 1200 m3 / timme kommer behovet av värmekapacitet hos värmaren att vara 33 * 1200 * 0.336 = 13305 W.

slutsats

Vi hoppas att informationen till läsaren kommer att vara användbar. Ytterligare information om hur projektet är förberett ventilation av rummet, kommer att erbjuda en video i den här artikeln. Lycka till!
