Ventilationskontrollskåp: funktionalitet, klassificering,

02-02-2018
Ventilation

Vad är skåpet för styrning av ventilationssystemet? Vad är tecknen klassificerade skåp? Vad är de som? Vi kommer att bekanta sig med deras huvuddelar och med ett par specifika produkter som finns på den moderna ryska marknaden.

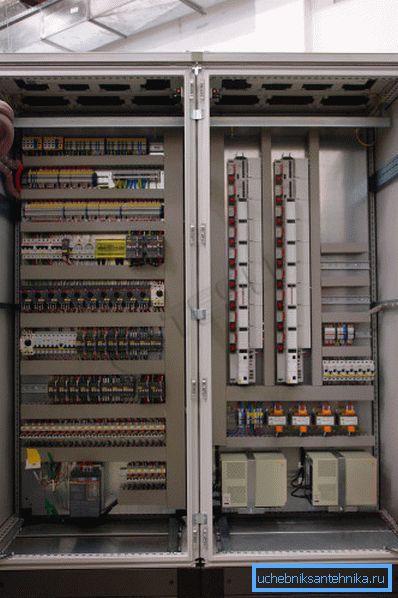

Vår hjälte.

Vad är det

definition

I industriella förhållanden och i sällsynta fall i bostads- och förvaltningsbyggnader används i stället för den vanliga naturventilation som vi är vana vid i sovjetbyggda sovjetbyggnader.

Dess funktioner är ofta inte begränsade till luftbyte med gatan:

  • Inloppsluften filtreras, fri från damm, lukt och potentiellt skadliga ämnen.
  • Temperaturen stiger eller tvärtom minskar beroende på säsong.
  • Torr vinterluft kan fuktas, och överdrivet fuktig sommar kan tvärtom torka ut.

Viktigt: Moderna ventilationssystem innehåller ofta värmeåtervinningsmaskiner, vilket medför betydande besparingar i värme och luftkonditionering.

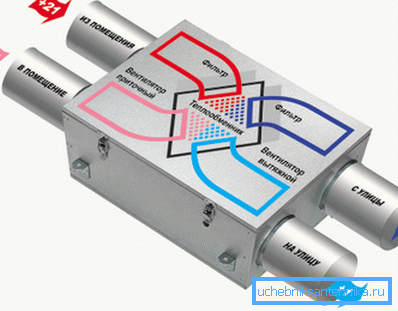

Värmeväxlarens schema.

Det är uppenbart att ett sådant komplext system behöver hanteras och kontrolleras. Det är logiskt att koncentrera alla kontrollenheter på en punkt. Vilket leder faktiskt till tanken på kontrollskåp.

funktionalitet

Modern automatiseringsventilation kan utföra följande funktioner:

  • Styrning av manöverdon (fläktar, luftkonditioneringssystem, ventiler, etc.) med en godtycklig algoritm.
  • Tilluftstemperaturreglering.
  • Kontrollerar luftens temperatur i rummet med begränsningen av tilluftens temperaturområde Detta eliminerar utseendet av kalla utkast eller zoner med överhettad luft.
  • Indikation av driftsläge för varje systemnod.
  • Indikation av tillståndet för huvudmekanismerna (hårdvaru- och programvarufel, graden av slitage).
  • Indikering av temperaturer vid ett godtyckligt antal inbyggda och fjärrvärmessensorer.
  • Angivande av luftfiltrets dammighet.
  • Skydd mot frysning av värmeväxlare (för det första - med vatten som värmebärare).
  • Skydd mot isfrysning, minskning av kylaffektivitet.
  • Skydd mot överhettning av lindningar av elmotorer.

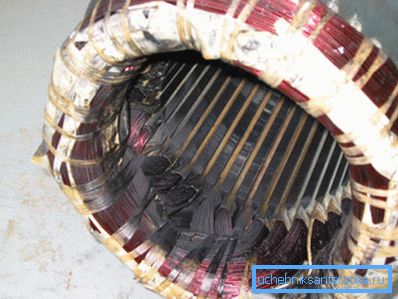

Konsekvenser av överhettning av statorlindningen.
  • Skydd mot överhettning av luftvärmare när luftcirkulationen mäts.

Huvuddelen av skåpet - styrenheten - tillåter inte bara att automatisera ventilationsstyrningsprocesserna inom sitt eget program. Med hjälp av ROM istället för ett skriv-en-chips och tillgången till standardportar för anslutning till en dator kan du justera regulatorens firmware, omprogrammera det, skapa icke-standardkonfigurationer och ställa in godtyckliga svar på ändringar i sensoravläsningar.

klassificering

Vad skiljer sig från kontrollskåp?

  1. I riktning mot luftrörelsen.

De kan hantera:

  • Avgasventilation.
  • Tvingad ventilation.
  • Slutligen kan styrskåpets tillförsel och avgasventilation helt styra hela luftutbytet i byggnaden.
  1. Till destinationen. Det allmänna utbytet, brandbekämpningsventilationssystem, båda systemen eller deras separata element kan styras.
  2. Enligt fallmaterialet. Det kan vara plast eller metall. I det första fallet är kontrollerna som regel dolda under skåpets lock, i det andra fallet placeras de på den.

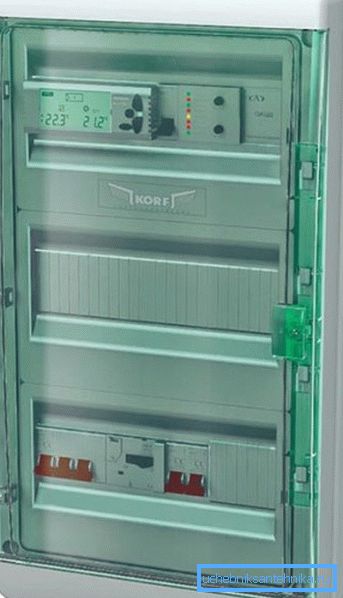

Kontrollerna är täckta med ett transparent plastlock.

montering

Det är osannolikt att läsaren kommer att kunna installera sådan komplex utrustning med egna händer, så vi begränsar oss till ett minimum av installationsrekommendationer.

  • Installatören behöver tillgång till arbete med elektrisk utrustning och förtrogenhet med instrumentation och automation (instrumentation och automation).
  • Skåpet är monterat på en vertikal vägg av eldfast material med en höjd av minst en meter. Instruktionen, som det är lätt att gissa, är kopplad till brandsäkerhet. Strömmarna i strömförsörjningskretsarna kan nå imponerande värden, vilket under vissa förhållanden kan leda till stark uppvärmning av ledningarna och terminalerna.

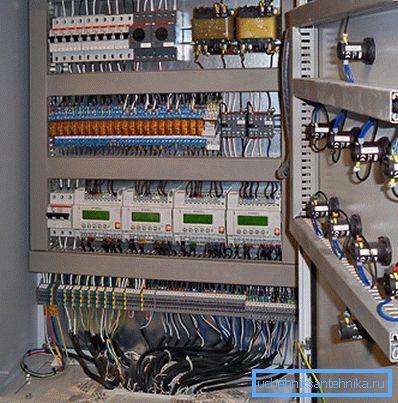

Skåp efter slutförandet av installationsarbetet.

För att klargöra: förutsatt att för varje kvadrat millimeter av kopparledarens tvärsnitt finns inte mer än 10 ampere, och terminalerna är försedda med tillförlitlig kontakt och frånvaron av elektropläteringspar (såsom koppar och aluminium) uppstår denna situation inte.

prover

MASTERBOX ERR

Före oss är en produkt som tillverkas av Moskvas företag Electrotest.

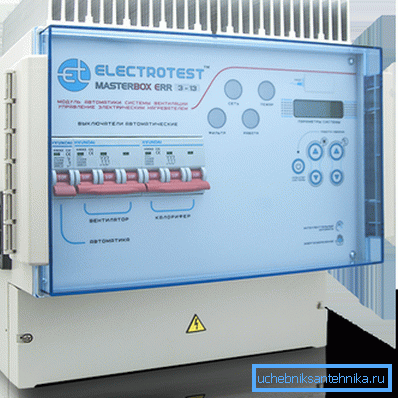

Utseende Masterbox ERR. Det är nyfiken att dess elektronik kräver inte bara passiv (radiator från ovan), men också aktiv (fläkt till vänster) kylning.

Vad är funktionerna på enheten?

  • Stöd för elektriska luftvärmare, vatten och freon värmeväxlare.
  • Stöd alla typer av recuperators.
  • Skydd mot fläktmotorer mot överhettning och överbelastning.
  • Fjärrkontroll.
  • Bluetooth och Wi-Fi-moduler som låter dig styra ventilation från din smartphone.
  • Kompakta dimensioner. Skåpets storlek är endast 325x335x170 mm.

Fläkt kontrollskåp

Produkten med det lakoniska namnet ShUV produceras av ett antal ryska företag (till exempel OAO Rubezh, som har representativa kontor i flera städer i Ryssland och i utlandet). Funktion av enheten är det fullständiga motsatsen till det föregående: det är begränsat till kontrollen av tillufts- eller avluftsfläkt för brandventilation.

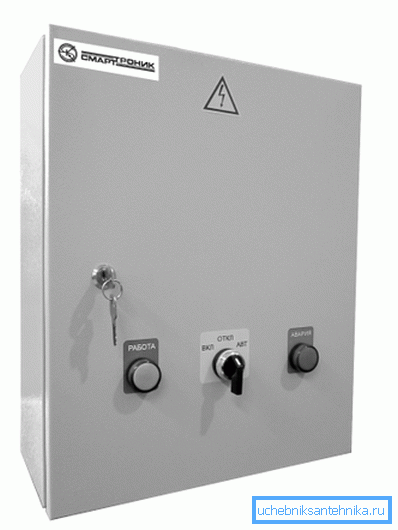

Kontorsskåp som passar dess funktionalitet.

Förutom att direkt starta och stoppa elmotorn styr enheten:

  1. Förekomsten av alla tre faser vid ingången.
  2. Serviceförmåga hos egna nätaggregat och styrkretsar.
  3. Kontakt med sensorer och deras hälsa.

Vi presenterar de viktigaste egenskaperna hos enheter som kan styra en fläkt med en kapacitet på upp till 45 kW.

parameter värde
Strömförsörjning 400 V
Toleranser från nominell spänning +40 V, -60V
Bostadsskydd grad IP31
dimensioner 260x400x500 mm
vikt 20 kg

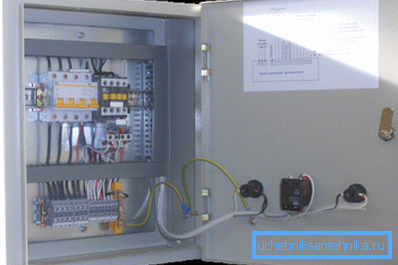

På bilden - samma skåp från insidan.

Priset på ShUV beror på den maximala effekten av den fläkt som styrs av den:

  • 5,5 kW - 15 400 rubel.
  • 11 KW - 19 300 rubel.
  • 18,5 KW - 21080 rubel.

slutsats

Vi antar att vår bekantskap med den nya typen av ventilationsutrustning ägde rum (se även artikeln Smoke ventilation: de viktigaste egenskaperna och egenskaperna hos enheten).

Som alltid kommer en viss mängd ytterligare tematisk information att erbjudas av videon i den här artikeln. Lycka till!
