Ventilationsavledare: anordning, driftsprincip, installation

Ventilationsavledare är en enkel anordning som gör det möjligt att öka systemets effektivitet inom 20%. Vi vill prata om handlingsprincipen, funktionerna och varianterna av dessa enheter, samt att fokusera på hur man monterar ventilationsavledaren med egna händer.

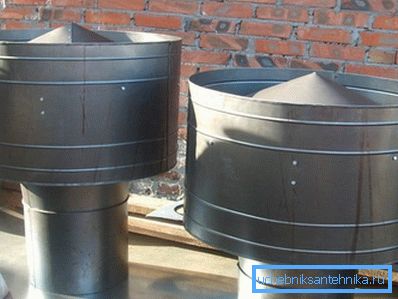

Ventilationsavledare

Enhet och driftsprincip

Först och främst är det nödvändigt att ta reda på vad en deflektor är i ventilation, eftersom omfånget starkt påverkar enhetens konstruktion. I försörjnings- och avgassystemen för naturlig ventilation installeras deflektorn på toppen av avgaskanalen för att öka tryckkraften genom att skapa en region med reducerat tryck.

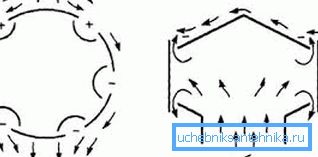

Enhetsprincipen för anordningen är baserad på Bernoulli-lagen, en av följderna av vilken är effekten av luftutspädning i en ström med varierande tvärsnitt. Ju högre flödeshastighet desto mer märkbar tryckfallet är.

Var uppmärksam! Således ser vi att på grund av vindenergin som blåser röret skapas ett relativt vakuum i området av sin spets, vilket medför att luftmassorna inuti röret riktas uppåt, vilket ger ytterligare tryckkraft.

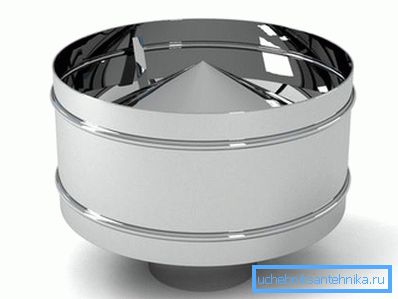

Om vi ​​betraktar ventilationsavledarenheten ser vi flera huvuddelar (TsAGI-variant):

1. diffusor. Det är ett rörstycke i form av en stympad kon, vilken bärs av en smal sida på röret. Ökar trycket i röret vid spetsen, ökar därigenom tryckskillnaden och aktiviteten av utblåsning av avgaser genom vindflödet;
2. Paraply eller keps. Det tjänar till att skydda kanalen från nederbörd, skräp och andra främmande föremål.
3. Yttre cylinder eller hölje. Skärer genom vindflödet, vilket skapar ett lågt tryckområde inuti.

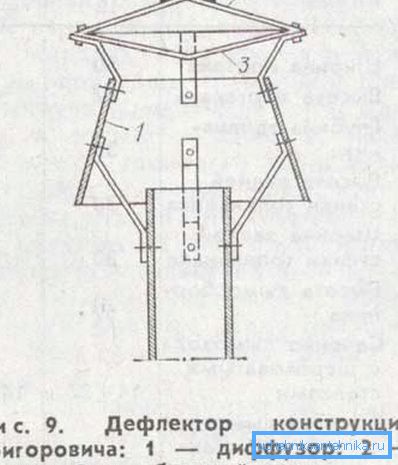

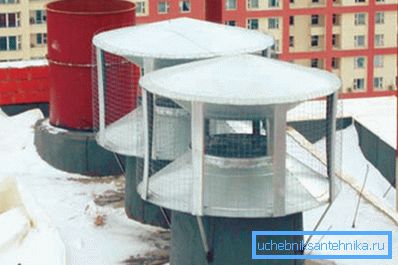

I versionen av byggandet av Grigorovich ser vi en något annorlunda bild.

Anordningens struktur innefattar följande noder:

1. diffusor. Här ser vi samma stympade kon, men bärs på röret med en bred sida, och sektionen på denna sida överstiger snittets del. Denna artikel kallas även "glas", i vilket fall rörhuvudet kommer att vara "bottenglaset";
2. Paraply eller keps. Utför en skyddsfunktion, som i föregående exempel;
3. Omvänd konus. Den är installerad under huven med sin övre del och fungerar för att förhindra ackumulering av luft under paraplyet samt att tillsammans med diffusorn skapa ett konvergerande vindflöde över ändkåpan.

Var uppmärksam! I Grigorovich-varianten ser vi att utstötningen sker i två riktningar: i riktning mot den inverterade konen och i riktning mot diffusorns breda sida. Flödeshastigheten under en omvänd kon ökar på grund av kanalens avsmalning, vilket leder till en ökning av tryckskillnaden.

arter

Valet av ventilationsventil för ventilation bör baseras på de fritt tillgängliga sorterna och väderförhållandena i ditt område.

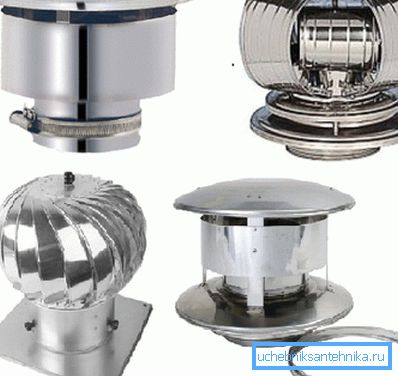

Tänk på de vanligaste modellerna:

• Utformningen av Central Aerohydrodynamic Institute (Tsagi) är en av de mest populära sorterna. De designfunktioner som vi diskuterade ovan;
• Modell Grigorovich. Det här är kanske den vanligaste typen av deflektor i vårt land och utomlands. Designen diskuteras också i det föregående kapitlet;
• Öppet platta konstruktionstyp Astato. Också mycket vanligt och populärt tack vare den enkla enheten och det effektiva arbetet.
• Rotary modeller. De är komplexa enheter med en roterande del och ett speciellt system av blad som stöder denna rotation. En särskiljande egenskap är högre pris och effektivitet;
• H-formade modeller. De kännetecknas av närvaron av två deflektorer på en gång på ett spets;
• Deflektor, vädervatten. De är roterande munstycken med en köl, som vrider strukturen i vindriktningen så att dess flöden faller i systemet av hål och blad, vilket medför effekten av gasutstötning från kanalen.

Var uppmärksam! Som regel visas avgasröret på taket. Detta skapar en skillnad i gravitationsvärdena för lufttrycket och tillåter också att deflektorn installeras i ett utrymme som är öppet för vinden.

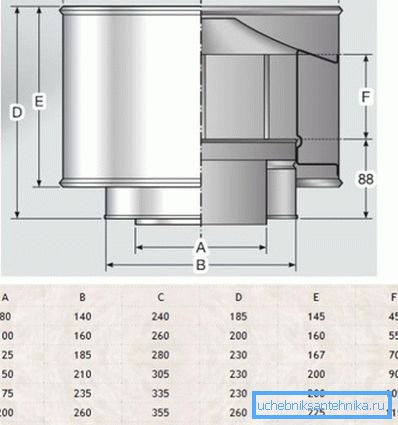

Förutom apparatens koncept behöver vi måtten på kanalerna och cylindrens tvärsnitt eller deras förhållande. Beräkningen av ventilationsventilen för ventilation utförs på grundval av dessa förhållanden eller utförs från början för en viss apparat.

Om vi ​​pratar om material, är de flesta modeller i de flesta fall av två typer av råmaterial: metall eller plast. Mest vanliga är galvaniserat stål, tenn, rostfritt stål och aluminium.

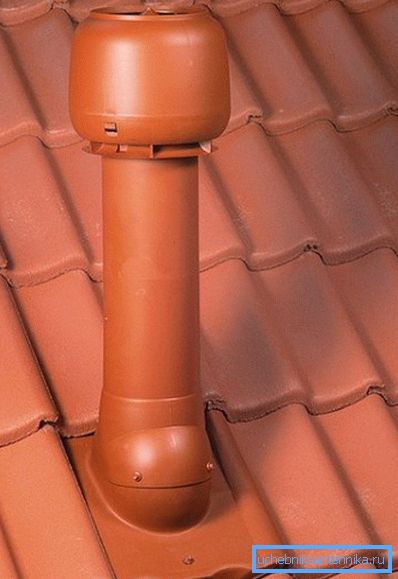

Plastventilationsventil har en lägre kostnad, en mängd olika färger, men är rädd för höga temperaturer och kommer snabbt i förfall.

montering

För de som köpte deflektorn, våra installationsanvisningar:

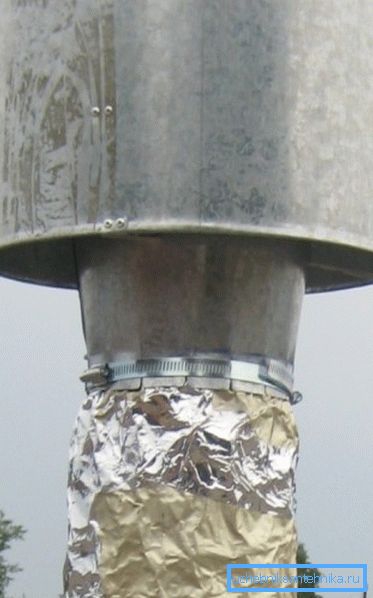

1. I de flesta modeller har enheten ett nedre rör som bärs på röret och fixeras med klämmor, bultar eller nitar. Klämma - det enklaste sättet att montera;

1. Diffusorn till det nedre röret är fäst i konsolen med en gängad anslutning. Vanligtvis är det 3 eller 4 konsoler som är fastsatta vid munstyckets ände med muttrar och de motsatta ändarna av de divergerande konsolerna sätts in i hålen på diffusorn och är också fixerade med muttrar.

1. I den övre delen av diffusorns höljesmonterade hylla för locket. Dessa kan vara skruvfästen eller skruvplattor. En keps med eller utan omvänd kegel är fäst vid stolpen.

Var uppmärksam! Diametern på paraplyet måste vara större än diametern på diffusorns utlopp, annars kommer det sneda regnet att falla in i kanalen.

slutsats

Användningen av deflectorer gör att du kan öka utloppsventilationen och skydda den från vindspärr. Det är också möjligt att öka systemets totala effektivitet och skydda den mot omvänd dragkraft.

Videon i den här artikeln hjälper dig att bättre förstå reglerna för enheten och installationen av denna design.
