Ventilation med värmeåtervinning: enhet,

Vilken typ av enhet är en värmeåtervinning? Hur fungerar energisparande tillufts- och avgasventilation - ventilation med värmeåtervinningsplatta eller roterande enheter? Hur snabbt kommer återköparens köp att betala? Kan jag göra det med egna händer? Låt oss försöka svara på dessa frågor.

Vad är det

Princip för verksamheten

Tala något förenklat, vi har en konventionell värmeväxlare. Det tar bort en del av värmen från avgasluften som avlägsnas genom avgasventilationssystemet och överför denna värme till luftflödet i inloppskanalen. Målet är ganska uppenbart: Husventilation med värmeåtervinning är utformad för att minska kostnaden för uppvärmning av bostäder.

För att klargöra: i sommarvärmen kommer återvinningen att minska kostnaden för luftkonditionering. Värmeväxlaren kan arbeta i båda riktningarna: värmen överförs både från avgasledningen till inloppet och från inloppskanalen.

problem

Det finns inte så många potentiella problem som är förknippade med återhämtning.

Vissa av dem bestäms vanligtvis av tillverkaren, vissa är huvudvärk för en potentiell köpare.

• kondensat. När avgasluften passerar genom en relativt kall värmeväxlare kommer det oundvikligen att kondensera fukt. Värre: vid temperaturer som är väsentligt under noll, kommer fenorna att frostas upp, vilket drastiskt minskar effektiviteten hos enheten.
• Energieffektivitet. Nästan alla värmeåtervinningsventilationsenheter är flyktiga. Självklart kommer deras köp endast att vara meningsfullt om de sparar avsevärt mer energi än de spenderar.
• Återbetalningsperiod. Om det överstiger 10-12 år blir rekuperatorn ett tvivelaktigt förvärv: under denna tid kommer vanliga delar av strukturen (i alla fall fansen) som regel att krävas ersättning, vilket ökar överkostnaderna. Återbetalningsperioden på 20 år visar tydligt att köpet är meningslöst.

Exekveringsalternativ

Hur kan återvinningsventilationssystem fungera? Vi listar de grundläggande systemen med deras korta beskrivning.

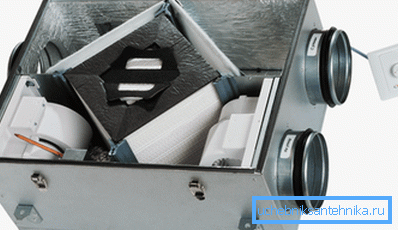

lamellär

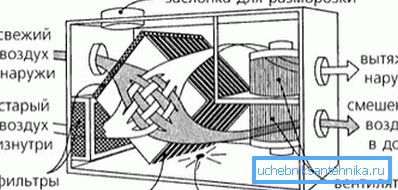

Avgas- och insugningskanaler passerar genom en gemensam byggnad uppdelad av en partition. Partitionen genomträngs med värmeväxlarens plattor - oftast aluminium, mindre ofta - koppar.

Hjälp: Koppar har dubbelt så mycket värmeledningsförmågan, men det är mycket dyrare än aluminium.

Värme överförs mellan kanalerna på grund av plattans värmeledningsförmåga. Det är uppenbart att i detta fall kommer problemet med kondensat att stiga i full tillväxt. Hur löses hon?

Recuperatorn levereras med en enkel isbildningssensor (vanligtvis termisk), vid den signal från vilken reläet öppnar ventilens bypass. Kall luft från gatan börjar strömma runt värmeväxlaren; varmt flöde i avgaskanalen smälter snabbt isen på plattans yta.

Denna klass av enheter hör till den lägsta priskategorin; Priset är nästan linjärt beroende av kanalens storlek. Vi ger priserna på den ukrainska webbutiken Rosette vid tidpunkten för detta skrivande:

Med värmepanna

Enheten hos värmeväxlaren är helt identisk med den som beskrivits ovan. Den enda skillnaden är att värmeväxlarplattorna inte tränger in i septumet mellan kanalerna. de pressas på värmepanna som passerar genom skiljeväggen.

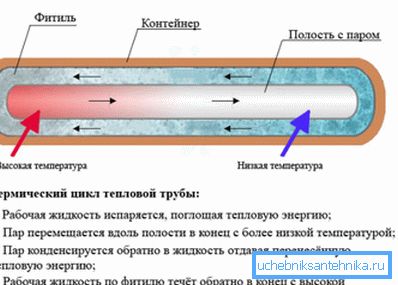

Referens: värmepanna är en icke-flyktig anordning för värmeöverföring. Freonen förångas vid det varmare änden av det förseglade kopparröret och kondenserar i den kallare änden; kondensat returneras genom kapillärvätskan.

Tack vare värmepanna kan delar av värmeväxlaren separeras för ett visst avstånd.

roterande

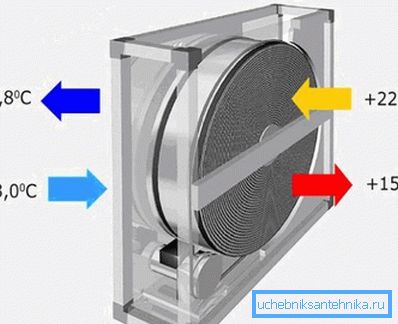

Vid gränsen mellan inlopps- och avgaskanalerna roterar rotorn med lamellfins långsamt. Plattorna uppvärmda i en av kanalerna avger värme i den andra kanalen.

Vad gör rotorn värmeåtervinning i ventilationssystem i praktiska termer?

1. Ökad effektivitet från 40-50%, typisk för plattanheter, upp till 70-75%.
2. Lösning av kondensatproblemet. Fukt deponerad på rotorplattorna i varm luft förångas fullständigt när värme överförs till det kalla luftflödet. Samtidigt löser problemet med låg luftfuktighet på vintern.

Tyvärr har systemet flera nackdelar.

1. Större designkomplexitet innebär minskad feltolerans.
2. För våtrum är rotorsystemet inte lämpligt.
3. Värmeväxlarkamrarna separeras av en läckande partition. Om så är fallet kan luktarna från avgaskanalen komma in i intaget.

Mellanliggande värmebärare

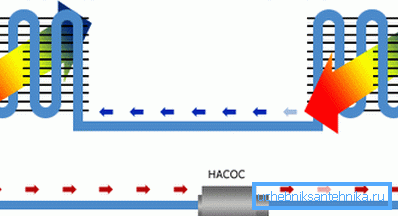

För värmeöverföring används ett klassiskt vattenvärmesystem med cirkulationspump och konvektorer. Komplexiteten och ganska låg effektivitet (vanligtvis inte mer än 50%) är motiverade endast i de fall där intag och avgaskanaler på grund av strukturens arkitektoniska egenskaper separeras med ett avsevärt avstånd.

Effektivitetsstudie

Hur rättvist är luftåtervinning? Vi kommer att förklara detta genom exempel på en liten studie av ett privat hus.

Dano

• Det uppskattas att cirka 25-35% av värmen transporteras bort genom ventilation på vintern. Ta medeltalet - 30%.

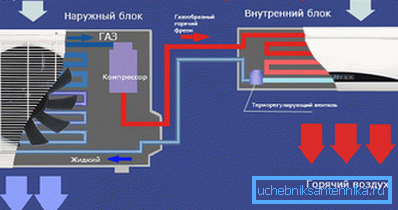

• Golvet i ett hus som är bebodd på vintern uppvärms dygnet runt med ett enda luftkonditioneringsapparat med en nominell effektiv värmekapacitet på 3,2 kW. Den genomsnittliga reala effektförbrukningen, som bedöms av mätvärdena, är cirka 500 watt.

Specificera: scenen - Sevastopol med en genomsnittlig januari temperatur på +3,5 grader. Det är uppenbart att energikonsumtionen för uppvärmning i kolligare områden är mycket större, och det är tveksamt att använda en luftvärmepump.

• Vid användning av en plattvärmeväxlare begränsas energiförbrukningen för driften av elförbrukningen av ett par kanalfläktar med en total effekt på cirka 30 watt.
• Effektivitetsåtervinningen tar en mycket riktig 40%. Varaktighet för uppvärmningssäsongen, under vilken det kommer att ge några effektiva besparingar - från november till mars, 5 månader.

Var uppmärksam! Effektiviteten kommer att minska när temperaturen delta mellan rummet och gatan faller. För att förenkla beräkningarna ignorerar vi dock detta faktum.

beräkning

Låt oss beräkna den genomsnittliga månadsbesparing som den enklaste värmeväxlaren kommer att ge, och dess återbetalningsperiod till en kostnad av 20 000 rubel.

1. Eftersom endast 30% av värmen bärs bort genom ventilation, blir det ganska logiskt att multiplicera med 0,3 den genomsnittliga elförbrukningen av luftkonditionering. Vi får den mängd energi som flyger värdelöst i ventilationskanalen. 500 * 0,3 = 150 watt.
2. Effektiviteten av återhämtning, vi enades om att motsvara 40%. 150 * 0,4 = 60 watt.
3. Tvingad ventilation kommer att äta 30 av dem. I användbar balans - 60-30 = 30 watt. Detta är den konstanta el som värmeväxlaren kommer att spara under uppvärmningssäsongen.

1. Denna månad sparar vi 30 watt / timme * 24 timmar * 30 dagar = 21600 watt. Med den nuvarande kostnaden för en kilowatt-timme på Krim vid 1,64 rubel, kommer de månatliga besparingarna under uppvärmningssäsongen att vara 21,6 * 1,64 = 35,424 rubel.
2. Under fem månaders uppvärmningssäsong sparas 35 * 5 = 175 rubel. Eftersom på sommaren, med ett minimumstemperatur delta med gatan, kommer rekuperatorn praktiskt taget inte att fungera, är det just detta belopp som säkert kan betraktas som besparingarna för hela året.
3. Återbetalningsperioden (anmärkning utan hänsyn till installationskostnaden) kommer därmed att vara 20 000/175 = 114 år (förutsatt oförändrade elpriser, vilket är orealistiskt).

Slutsatserna verkar vara uppenbara.

Galna händer

Hur man sänker kostnaden för inköpet? Kan ett ventilationssystem skapas med värmeåtervinning med hand från skrotmaterial?

Instruktionen är ganska enkel.

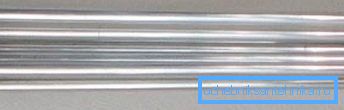

1. Klipp aluminiumrör med en diameter på 10 mm.
2. Skär två plattor av plåt aluminium 4 mm tjock och borra hål i dem för rörens ytterdiameter.
3. Vi monterar värmeväxlaren på silikon tätningsmedel och placerar den i en montering från ett ventilationsrör och tre tees.

1. Installera kanalfläktar på ett sådant sätt att luftflödet organiseras i de anvisningar som anges i schemat.

slutsats

Vi hoppas att bekanta med begreppet värmebesparing genom återhämtning och ovanstående beräkningar kommer att hjälpa läsaren.

Som alltid kommer han att hitta ytterligare tematiska material i videon i den här artikeln. Lycka till!
