Ventilation i badrummet: installation i detalj

Alla badrum behöver luftas, och oftare, till och med tvungen byte av luft, som genomförs genom väggen. Men ventilation i badrummet stalinki eller på ett speciellt projekt är möjligt även genom taket, som når 3-3,5 m i höjd.

Det beror också på utformningen av luftkanaler, exempelvis i herrgårdar, sådana kanaler går ofta också genom tak, men det förändrar inte den övergripande bilden. Vi kommer nu att överväga några av nyanserna i installationsarbetet, efter att ha fått hjälp av videon i den här artikeln.

Rengör luften i badrummet

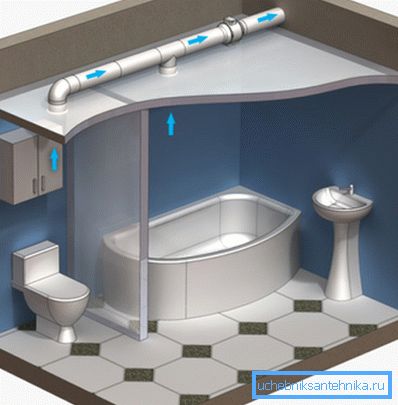

Apparatventilationskanaler

Obs. Till att börja med kommer vi att överväga de olika typerna av ventilation i flera våningar, så att det under reparationer i badrummet inte sker att du blockerar tillgången till kanalen - det kan hända när det gäller mottagaraxlarna.

I byggnaderna av masskonstruktioner, som inkluderar stalinki, Khrushchev och brezhnevki, för varje lägenhet utformades en enskild kanal, som förbinder köket, badet och toaletten, och närmade sig den gemensamma gruvan.

Det fanns två designmetoder här - en enskild kanal kunde krascha direkt i gruvan, men det kunde också gå igenom ett gemensamt prefabricerat block där kanalerna i hela huset konvergerar, och sedan går utloppet till gruvan. Denna typ av installation används i lågkonstruktion till denna dag, och ganska motiverad.

Under XXI-talet utvecklades ett något annat generellt ventilationsschema för höghus i flera våningar, där varje vertikalt block av lägenheter i blocket redan har två vertikala axlar eller en axel, varav den ena transporterar luft från bad och toaletter och den andra från kök.

Men om det bara finns en kanal, ska dess utgång till stigaren vara minst 2m över taket på detta golv, och på de två sista våningarna finns det separata kanaler som har ett utlopp till stammen. Även i denna design finns en ventilationsenhet mellan golv - något som en luftkudde mellan golv.

Tunna plåtar (betong eller gips på väggen, gips i taket) är monterade på de bärande plattorna och golven, således bildas ett luftgap som samtidigt tjänar både för luftcirkulation och för uppvärmning.

Faren ligger i det faktum att vid reparation av badrum i block höghus, ägarna eller till och med ett team av reparatörer utökar rummet, det vill säga, skära ut dessa plattor, berövar badrummet vid utloppet till ventilationskanalerna.

Naturligtvis kan du slå ett annat hål, men du förlorar en del av din lägenhetens isolering, och instruktionen förbjuder det.

Men ventilering i ett privat hus i badrummet kan gå direkt till gatan genom gallret på ett naturligt sätt eller med hjälp av en fläkt, och är ibland också begränsad till att ventilera rummet i allmänhet genom ett öppet spol eller ventiler.

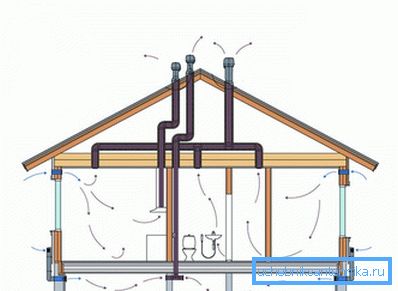

Men om huset är två eller ett och ett halvt våningsplan är det mycket bekvämare att göra kanaler av plaströr och ta dem till vinden, så att de kan anslutas till en gemensam enhet för utmatning till taket.

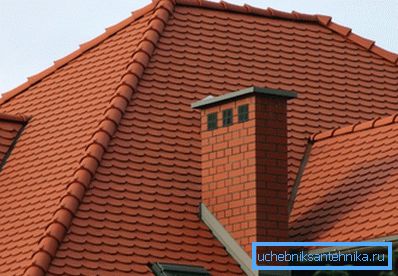

Både i högkonstruktion och i den privata sektorn går prefabricerade block av ventilationskanaler, monterade på vinden, in i avgasröret, vilket visas på toppbilden, och den här strukturen borde vara på varje del av byggnaden, det vill säga för varje enhet. Men samtidigt visar SNiP 2.08.01-89 att munnen av det här röret själv ska vara 4,5 meter över vinden.

Nyanserna av redigering

• Ofta i ungefär hälften av fallen installeras ventilationsgallerna för badrummet utan fläkt, det vill säga luften är naturligt ritad, men det är inte alltid möjligt.. Frånvaro av tvångsdragning är endast möjlig i fall där du har rena kanaler i huset (privat eller flerfamilj) och cirkulation sker utan svårighet. Du kan kontrollera renligheten hos kanalerna helt enkelt - bara tänd en match och ta med den till fönstret - om flammen lutar skarpt i sin riktning betyder det att tryckkraften är bra, men om lutningen är väldigt svag eller inte alls, behövs en fläkt här.

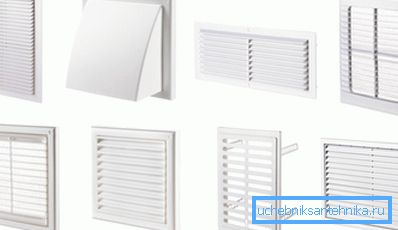

• När du köper en grill, var uppmärksam på fasthållningsmetoden - det kan vara våren i form av glidande antenner, eller det kommer att finnas hål för skruvar, men oftast finns det ena och den andra. Det är därför bekvämt att fästa gallret på antennerna om du kaklat på väggarna med gipsskivor - det finns något att hålla på, men om du lägger kakel på gipset är det bättre att markera fästörerna, göra hål i väggen och fixa det på klämmor med skruvar.

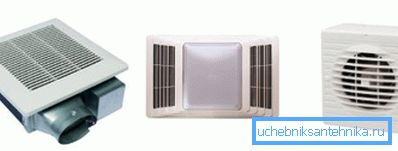

• Huvar av denna typ, som i toppbilden finns mycket - de kan ha en annan form och fast, men de är av axiell typ och har en effekt på ca 8W med en prestanda på 90-95m³/ min, men priset kommer fortfarande att vara annorlunda. Dessutom är sådana anordningar vanligtvis samma diameter av avgasröret - 100 mm på ytterdelen, därför kan hålet göras med en skärare med samma sektion. Detta görs enkelt även på keramiska plattor, bara kronan behövs här, inte med diamantbeläggning, men med diamantbeläggning, men du kan göra det med en ballerina, endast i det här fallet behöver du särskild vård vid pressning, för att inte dela upp plattan.

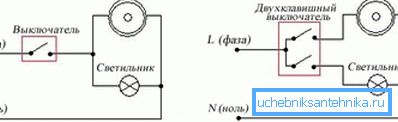

• På denna typ av avgasfläktar finns det ibland byten av en lat typ (en sträng med en plastcylinder i slutet) och du kan starta och stoppa motorn när du vill.. Men oftast använder de antingen en separat strömbrytare vid dörren, som visas i det övre diagrammet, eller belysningen och fläkten slits av med samma strömbrytare, och ibland installerar man också en växelströmställare på dörrramen, som utlöses när dörren öppnas. Det här är ganska bekvämt, eftersom du kommer att arbeta hårt endast under din närvaro, och resten av tiden kommer luftcirkulationen att förekomma naturligt.

Var uppmärksam! Vid installation i badrum, toalett eller köksgitter (med eller utan fläkt) måste det ha ett myggnät (skada inte det under installationen!). Dessutom är det önskvärt att smutsa själva gallret runt omkretsen med silikon tätningsmedel så att den passar tätt mot väggen - det här skyddar lägenheten från insekter.

slutsats

Glöm inte att naturlig eller tvångsventilation i badrummet inte kommer att fungera om det inte finns något luftflöde genom dörren. Det är därför inte rekommenderat för sådana lokaler att installera metallplastdörrar som stänger tätt.
