Ventilation flap: syfte, design funktioner, operation

Spjällventiler för ventilation, eller gasventiler, är utformade för att reglera och fördela luftflödet i ventilationskanalerna. Detta är ett av de viktigaste sätten att konfigurera och styra systemet som helhet och dess enskilda delar. Vi kommer att prata om enheten och funktionerna i gasventilerna.

Gassventiler för ventilationskanaler

anordning

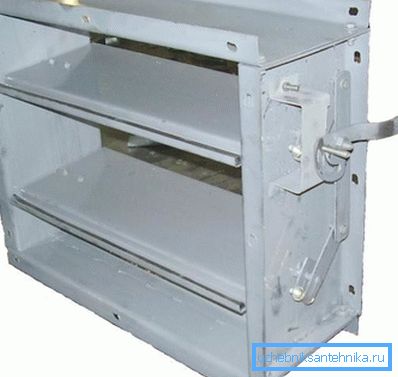

Luftspjället för ventilation är en ram som upprepar formen av kanalsektionen där blad- eller bladsystemet är installerat. Bladet eller padden monteras på en roterande axel, vars rotation ger en jämn inställning av den senare positionen (se även artikel Ventilationsventil för plastfönster - nyckeln till ett hälsosamt mikroklimat i huset).

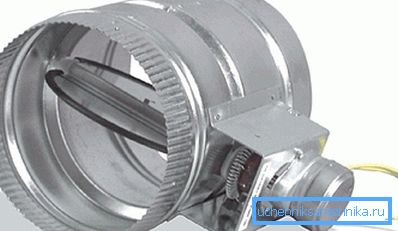

Axeln själv kommer ut i ena änden genom huset till utsidan, där styrhandtaget eller den elektriska / pneumatiska enheten är belägen. Rammen kan byggas in i kanalen som en formad del eller överlagras som en gitter. Anslutningarna kan vara flänsade, kvar och nippel.

Rotation av axeln säkerställer blandning eller öppning av kanalen och justerar därigenom dess genomströmning. I extremt stängt läge är bladet parallellt med kanalens snitt, i det yttersta öppet - nästan vinkelrätt.

Var uppmärksam! Att rotera axeln mer än 90 grader, det är ingen punkt, som i det här fallet, samtidigt som rotationsriktningen upprätthålls, börjar resultatet ändras till motsatt.

När det gäller ett system av blad, då kanalen är blockerad inte av ett blad, men av en design som en blind är vridningsaxeln inte en, men så många som knivarna. Alla dessa axlar utförs också i ena änden, där de förenas av en gemensam tonhöjd, genom att man agerar på vilken alla bladen kan vridas i samma vinkel.

arter

Ventilerna klassificeras enligt flera parametrar: Form, form, typ av styrenhet och huvudfunktioner.

Efter överenskommelse kan alla ventiler delas in i följande grupper:

• Luftventiler. Designad för att justera rörelsen av luftmassor utan tillsatser av brandfarliga gaser, aerosol suspenderade fasta ämnen och rök vid temperaturer upp till 80 grader. Högsta trycket i kanalen är 1500 Pa. Används i ventilationssystem av lager, grönsaksaffärer och andra hushållsartiklar;

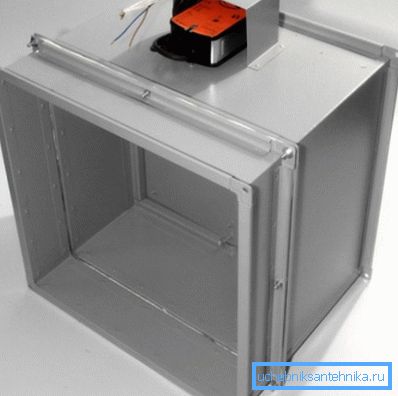

• brandbekämpning. Det finns två typer - brandskyddsmedel och rök, medan de tidigare normalt är normalt öppna, är de senare normalt stängda. Skydda öppningar i inneslutande konstruktioner från flampenetration och ta bort gasformiga förbränningsprodukter från lokalerna.
• Explosionsskyddande. Kan hänföras till en mängd olika brandbekämpningsanordningar, men deras huvudsakliga skillnad är arbete i explosiva miljöer. Designen är utformad så att förekomsten av en gnista under driften utesluts;
• enhetlig. Den vanligaste typen av spjäll används i ventilations- och luftkonditioneringssystem för civila och hushållsobjekt, såväl som i luftvärmesystem.

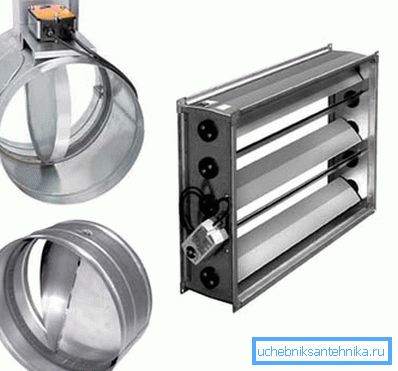

I form upprepar dessa enheter konturerna i kanalsektionen, och därför finns det tre huvudtyper:

• runda
• rektangulär,
• kvadrat.

Kan också vara inbäddade och överliggande.

Av typ av drivningen finns sådana sorter:

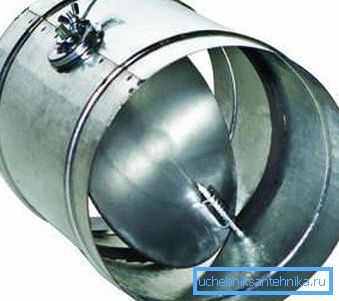

1. Mekanisk med manuell drivning (märkning - "P"). Styraxeln är utrustad med en spak eller profilspets för gripning med en skiftnyckel. Ofta är hävarmen gjord i form av ett handtag med en vinkel, vilket visar bladets vridningsvinkel;

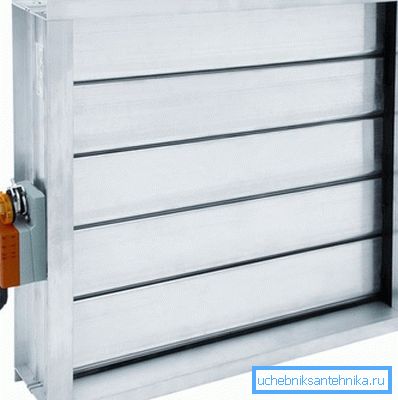

2. Motoriserade ventilationsflikar (märkt "E"). Kontrollmekanismen drivs av en servo monterad på enhetskroppen. Används i automatiska system och i kanaler med stor tvärsnitt;
3. Ventiler med pneumatisk drivning (märkning - "P"). Skillnad från el-driven design.

Dessutom är enheterna indelade i olika funktionella grupper:

• kontrollventiler;
• nödanordningar;
• normalt öppen
• normalt stängd
• fjäderbelastad etc.

Kontroll kan utföras med hjälp av automation, en signal via en central fjärrkontroll eller manuellt.

Var uppmärksam! Priset på varje enskild produkt är mycket beroende av dess syfte, storlek, typ av enhet och tillverkare. Den billigaste arten kan kosta från några hundra rubel.

Egenskaper för reglering och justering

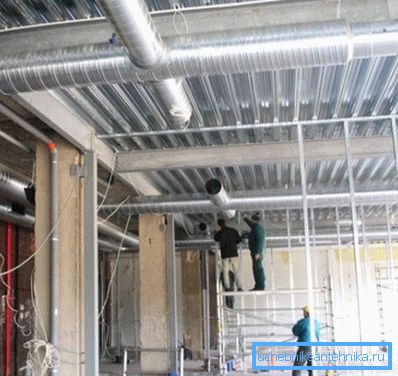

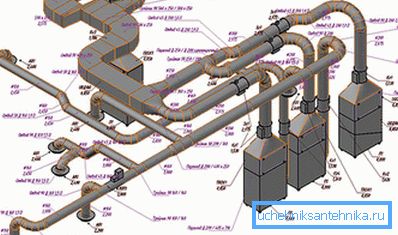

Huvuduppgiften att installera och felsöka ventilationssystem är att se till att luftflödesparametrarna som fastställs av projektet är inställda på alla nätverksplatser.

Det är ganska svårt att göra det med egna händer utan en grundläggande kunskap, men om du bestämmer, hjälper vår abstrakta instruktion dig:

• Den totala tryck- och fläktens prestanda måste anpassas till designdata. Detta görs genom att justera frekvensen av dess rotation;
• Därefter konfigurerar du grenarna som ligger närmare fläkten med hjälp av justeringsenheter. Utförandet av dessa grenar måste matcha designen. Genom att stänga spjällen smidigt uppnås det önskade flödesmotståndet;
• Överskottsluft överförs till de delar av kedjan där det finns låg produktivitet i förhållande till beräkningarna. På de ställen där det inte finns några justeringsanordningar kan stålmembran installeras för att skapa ett konstant motstånd;
• När luftflödena i kretsens huvuddel, såväl som i inlopps- och avgassystemen bringas till konstruktionsvärden med ett fel på högst 10%, kan reglering anses vara framgångsrikt genomförd.

Var uppmärksam! Uppmärksamhet bör ägnas åt att öka fläktmotorns effektförbrukning med ökad prestanda.

slutsats

Ventilationsventiler och dämpare gör att du kan konfigurera systemet och justera parametrarna i realtid. Automatiskt läge och manuell styrning av spjällmätare är möjliga, vilket gör att du kan skapa avancerade intelligenta lösningar för klimatsystem.

Videon i den här artikeln illustrerar tydligt allt sagt.
