Ventilation av rum: hur man hämtar utrustning och beräknar

Operationen av en modern bostads- eller kommersiell byggnad är omöjlig utan vattenförsörjning, avloppsvatten, el och andra tekniska nätverk. Ventilation är också mycket viktigt, på grund av vilken frisk luft går in i rummen och förorenad luft avlägsnas. Anvisningarna nedan kommer att berätta om funktionerna i den utrustning som används för ventilation och beräkning av dess kapacitet beroende på byggnadens funktionella syfte.

Funktioner av ventilation av olika rum

Varje rum, som ligger både i stugan och i produktionskomplexet, är utformad för att utföra specifika uppgifter. Beroende på dem är beräkning av rumsventilation gjord och utrustning för den erforderliga kapaciteten köps.

Industriaffärer

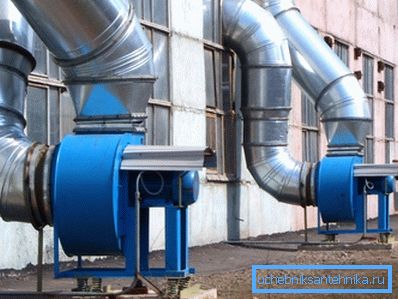

Ventilation av industriella lokaler är utformad för att avlägsna skadliga föroreningar i luften och minimera andra faktorer som påverkar människors hälsa negativt.

Dessa inkluderar:

• hög temperatur;
• ökad luftfuktighet
• giftiga ämnen;
• stor mängd damm;
• högt innehåll av rök och UDA (ultrafina aerosoler).

Var uppmärksam! Förutom att skapa bekväma arbetsförhållanden är ventilationen utformad för att få inomhusluft att överensstämma med sanitära och ibland andra regler: brand, tekniskt och så vidare. Ibland kan ingen teknisk process utförs utan lämplig ventilation (till exempel inom stålindustrin eller elektronikmontering).

Innan du börjar konstruera och installera lufttillförsel och avgassystem är det nödvändigt:

• beräkna rumsventilationen med hänsyn till dess område, pågående tekniska operationer, antal arbetstagare och andra parametrar;
• föreskriva installation av utrustning som producerar luftasugning (sug av damm som genereras till följd av vissa produktionsprocesser)
• Vid behov installera ett luftfiltreringssystem från skadliga gasformiga föroreningar.

Det är lämpligt att välja sådana typer av ventilation av lokalerna, som inte bara uppfyller kraven utan också är kostnadseffektiva.

Industriella ventilationsenheter är av två huvudtyper:

1. Allmän utbyte - används endast för att leverera frisk luft till affärernas lokaler. Det gäller inte när det är nödvändigt att filtrera skadliga föroreningar, eftersom de på grund av deras designfunktioner kan sprida dem i hela rummet.

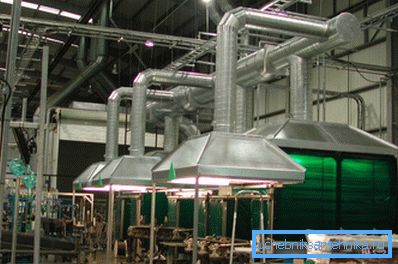

2. Lokala - mer vanliga och effektiva system. Kärnan i lokal industriell ventilation är att en individuell sugning installeras över varje arbetsplats, som transporterar förorenad luft till en gemensam filtreringsanläggning.

Lagerhuskomplex

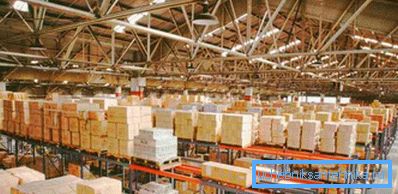

Lokaler där lagring av färdiga produkter eller varor utförs utmärks av ett stort antal utrustningar som finns där. De flesta moderna logistikcentra har till sitt förfogande högteknologiska mekanismer som underlättar förflyttningen av rikedom. Detta gör det svårt att organisera effektiv ventilation av sådana byggnader.

Ventilation av lager för SNiP möjliggör användning av lufttillförsel och avgaser installationer, som är monterade i produktionsbutiker utrustade med stora enheter och verktygsmaskiner.

Tips! Vid beräkning av kraft- och installationspunkter för huvudnäten i luftnätverket är det nödvändigt att uppnå den mest enhetliga fördelningen av luftflödet.

Moderna byggkoder som beskriver proceduren för ventilation av lagerlokalerna gör att följande uppgifter ska lösas vid installation av detta tekniska nätverk:

• Att inte tillåta att luftens temperatur faller vertikalt, annars kan varorna på olika hyllor skadas till följd av att lagringsförhållandena bryts.
• för att säkerställa en sådan luftvolymutbyte så att den vid varje punkt i lageret uppfyller hygien-, brandbekämpning och andra krav samt säkerställer att lagringsförhållandena överensstämmer.

I de flesta fall är lagerbyggnaderna färdiga:

1. Mekaniskt ventilationssystem. Hon levererar frisk luft från gatan till lageret.
2. Naturlig avgasventilation. Med hjälp är luften genom kanalerna specialutrustade under taket borttagen från lokalerna.

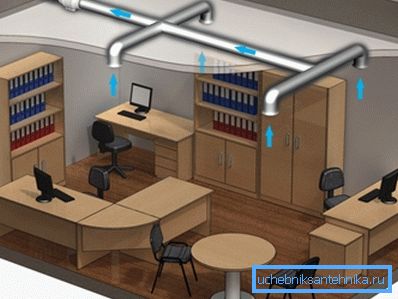

kontor

Om ett litet kontor kan ventileras med egna händer, helt enkelt genom att öppna fönstret, då är ett stort rum där 10 eller fler personer arbetar under dagen mycket svårare att tillhandahålla med frisk och kall luft. Det är därför ventilationen av kontorslokaler är en av de främsta uppgifterna för arkitekter och ingenjörer under byggandet av kommersiella byggnader.

I de flesta fall organiseras tillförsel och avlägsnande av luft så att den här parametern är minimalt förenlig med de nuvarande regleringsdokumenten. Det kommer att vara möjligt att vara i ett sådant rum, men tröst är inte av frågan.

Därför är det tillrådligt att dessutom ta hänsyn till följande när man beräknar ventilationssystemet på ett kontorsutrymme:

• Använda ventilationssystem bör vara så kompakta som möjligt för att inte uppta det effektiva området i rummet.
• Tilluftssystemet måste inte bara tillhandahålla luftmassan, utan även deras filtrering, uppvärmning (kylning), stabilisering av fuktighetsnivån och punktfördelning.

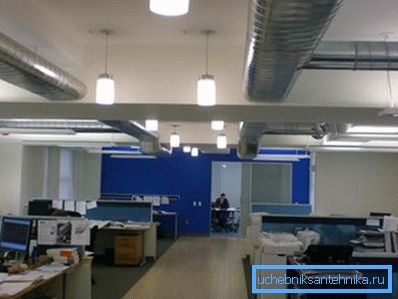

• Det är bättre att använda separata ventilationssystem: luft levereras till kontoret med flexibla eller styva luftkanaler och bearbetas i fjärrmonterade enheter monterade i tekniska rum eller på taket.

Var uppmärksam! Vid beslut om installation av en ventilationsutrustning bör du vara uppmärksam på sådana egenskaper som priset för dess efterföljande operation. Annars kan bruksräkningarna vara för höga.

Boskap anläggningar

Ventilation av boskapsbyggnader är utformad för att rädda luften i byggnader från skadliga gaser, vattenånga och mikroorganismer som är resultatet av boskapsaktivitet. Dessutom, tack vare friska luften, skapas mer bekväma förhållanden för djuren att bo.

Beräkningen av utrustningens kraft och storleken på luftkanalerna utförs med beaktande av följande parametrar:

• värmeledningsförmåga hos byggnadens väggar;
• mängden värme och fukt som frigörs av djuren i rummet;
• insamlingssystem för boskap
• vägen för innehållet.

Mängden inkommande friskluft måste vara sådan att koncentrationen av skadliga ämnen när som helst inte överskrider det tillåtna värdet.

Om ventilationssystemets effektivitet är låg, kommer djuren att lida av brist på frisk luft, när det är högt - det finns ett utkast i rummet vilket kan leda till djursjukdomar.

Prestationsberäkning

Luftflöde

Beräkningen av rummets naturliga ventilation, liksom det tvingade tillförsel- och avgassystemet, börjar med bestämning av dess prestanda med luft. Denna parameter anger hur många kubikmeter systemet kan pumpa på en timme.

Var uppmärksam! Det finns standarder för ventilation av rum, som måste överensstämma med alla ventilationssystem. Om de inte följs, kommer det inte att vara möjligt att beställa byggnaden.

Först och främst är det nödvändigt att bestämma den så kallade luftväxeln, det vill säga hur många gånger i timmen kommer den fullständiga förändringen av luften i rummet att ske. Giltiga värden beror på olika parametrar och anges i SNiP. Som regel bör luftbyte ske 2-3 gånger per timme.

För att bestämma prestandan ska två typer av luftutbyte beräknas: beroende på multipliciteten och antalet personer i rummet, och använd sedan de större av dessa parametrar.

Beräkningen av luftbyte enligt multipliciteten görs enligt följande formel:

L = n * S * H, där:

• n är luftutbytesfrekvensen (i kontor antas det vara 2,5, i bostadshus är det 1);
• S är området i rummet;
• H - höjd från golv till tak.

Luftutbyte enligt antal personer i rummet utförs enligt följande formel:

L = N * Lnorm, där:

• N - Antalet personer
• Lnorm - Luftflödeshastigheten per arbetare eller bosatt.

Denna parameter är lika med:

• för en vilande person - 20 kubikmeter per timme;
• för kontorsarbetare - 40 cu. meter per timme;
• för en arbetare som utför fysiskt arbete - 60 cu. meter per timme.

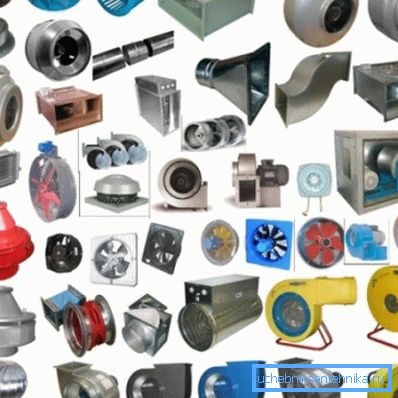

Efter att ha erhållit önskat prestanda bör du köpa en fläkt eller ett försörjningssystem som ger önskad pumpvolym. Det är viktigt att veta att prestanda är direkt beroende av luftkanalnätets så kallade motstånd (sektion och längd på luftkanalerna). All nödvändig information anges vanligtvis i den medföljande dokumentationen för utrustningen.

Ett exempel på beräkning av rumsventilation är inte nödvändigt, men de vanligaste effektvärdena kan vara användbara:

• lägenheter i ett town house kräver ventilation prestanda på 100 till 700 cu. meter luft per timme;
• Enskilda stugor är effektivt ventilerade med installationer med en kapacitet på 1000-3000 kubikmeter. meter per timme;
• Kontor måste vara utrustade med tekniska nätverk som pumpar upp till 20 tusen kubikmeter. meter av luft.

Kraftvärmesystem

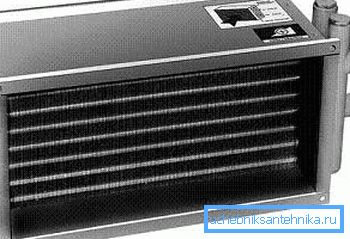

Temperaturen på luften som matas till rummet kan vara för låg (speciellt i kall luft), vilket försämrar värmeutrustningen. Därför används värmare eller värmeåtervinningsmedel ofta för att värma den.

Enligt nuvarande SNiP bör temperaturen för inkommande luft inte ligga under + 18 grader Celsius. Värmeelementets effekt beräknas så att den kan värma upp luftflödet, oavsett hur kallt det är.

Till exempel, om termometern på vintern sjunker till - 22 grader Celsius, ska värmaren höja temperaturen med 40 grader.

Tips! I vissa fall är det möjligt att installera en luftvärmare med mindre effekt, eftersom svåra frostar i de flesta fall är korta.

Under beräkningarna bör man överväga möjligheten att ansluta värmaren till ett enfas (220V) och trefas (380V) elnät. Det senare alternativet är att föredra, eftersom det i detta fall används en mindre ström. Dessutom är förbindelsen till ettfasnätet förbjudet om värmeutrustningen överstiger 5 kW.

Strömmen som krävs för effekt beräknas enligt följande:

I = P / U, där:

• P-värmareffekt.
• U-spänning (220 V eller 660 V - för ett trefas-nätverk).

Kom ihåg att om elektriska ledningar, som är tillgängliga i hemmet eller kontoret, inte tillåter anslutning av enheter med sådan ström, kan du installera en svagare modell.

Det är viktigt att veta hur mycket din valda modell av värmaren kan öka temperaturen på den tillförda luften. Detta värde beräknas med följande formel:

?T = 2,98 * P / L, där:

• P-värmareffekt.
• L - ventilationsförmåga med luft.

I de flesta fall, vid konstruktion av ventilation i en privat lägenhet, är en effekt på 1-5 kW tillräcklig, måste kontoren installera mer produktiva sorter.

Tips! För att spara pengar på elräkningar kan du använda luftvärmesystem som ingår i värmenätverket. Vi pratar om den så kallade vattenvärmaren. Tack vare honom kommer du bli av med behovet av att betala för extra förbrukad el.

Andra parametrar

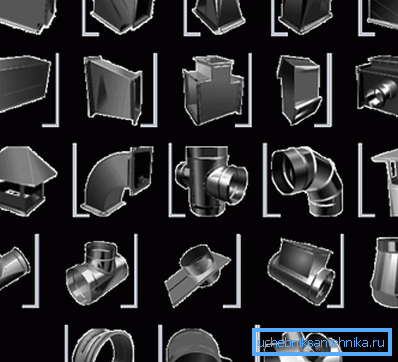

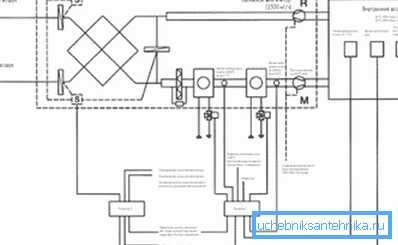

Efter att ha beräknat ovanstående värden kan du börja utarbeta ett ventilationsschema. Den visar alla använda luftkanaler, formade delar, samt luftflödesdistributörer.

Således är det nödvändigt att överväga:

• tryck som skapas under fläktens funktion
• lufthastighet;
• ljudnivån som genereras av ventilationssystemet.

Dessa parametrar finns i den medföljande dokumentationen för utrustningen.

slutsats

Beräkning av ventilationssystemets prestanda är en komplex process som kräver viss teoretisk kunskap och färdigheter. Med hjälp av ovanstående information kan du, om du inte gör det själv, säkert kontrollera korrektheten av beräkningarna. För mer information om design av tekniska nätverk kan du lära av videon i den här artikeln.
