Ventilation av industriella lokaler: uppgifter, typer och

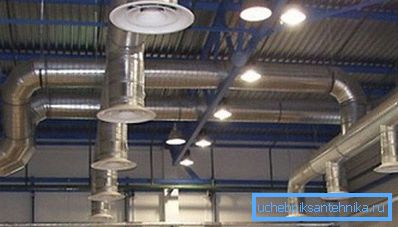

Att skapa bekväma förhållanden på arbetsplatsen bidrar inte bara till en ökad arbetsproduktivitet, men är också ett obligatoriskt krav på sanitära myndigheter. Därför är ventilationssystem för industriella lokaler lika viktiga som normala belysnings- och centralvärmesystem.

Deras installation, med tanke på komplexitet, kan inte utföras för hand, men det är osannolikt att förstå principerna om utveckling, design och operation vara överflödig.

Anordningen för ventilation av industriella komplex

uppgifter

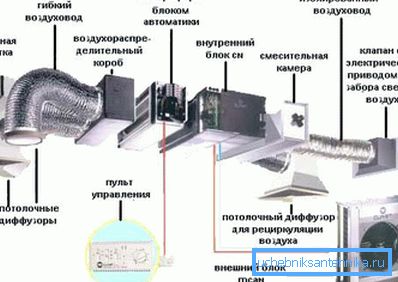

Ventilation och luftkonditionering av industriella lokaler genomförs med hjälp av komplexa tekniska system, som förutom luftkanaler innehåller mycket extra utrustning: fläktar, filter, återvinningsapparater, värmare, kylare, och så vidare.

Oavsett vilken typ av produktion, området på verkstäderna och luftföroreningsnivån ska ventilationssystemet utföra följande uppgifter:

• ge arbetare ren och frisk luft;
• ta bort damm och lukt från rummet;
• filtrera skadliga föroreningar som kan bildas under vissa tekniska operationer.

För luftutbyte i industriella verkstäder med naturlig och mekanisk ventilation, konstruerad enligt SNiP 41.01-2003.

Förutom en bekväm luftmiljö bör utformningen av ventilation av industriella lokaler sträva efter att skapa en temperatur som är acceptabel för drift. Det föreskrivs även i de föreskrivande dokumenten som reglerar sanitetsförhållandena för verkstäder vid fabriker och fabriker.

Var uppmärksam! Vid tillverkning av vissa typer av produkter (till exempel droger eller produkter av oljeraffinering) kan ämnen som är hälsofarliga för människors hälsa frisläppas. I detta fall måste ventilationssystemet säkerställa att de snabbt och effektivt avlägsnas.

Designprinciper

Beräkningen av ventilationen av produktionslokalerna bör endast utföras av högkvalificerade ingenjörer. Det är nödvändigt att ta hänsyn till produktionen, rummets storlek, antal arbetstagare, klimatförhållanden och många andra parametrar.

Men varje industriellt ventilationssystem är byggt utifrån principerna nedan:

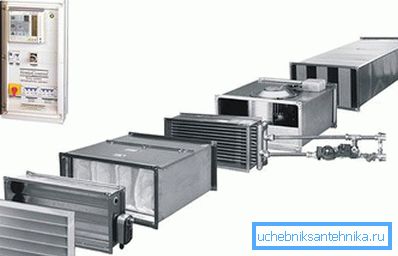

1. Eventuella ventilationssystem består av avgas- och inloppsanordningar, luftkanaler och utrustning som skapar ett bekvämt inomhusmikroklimat (luftvärmare, luftkonditioneringar, luftfuktighetsstabilisatorer osv.).

1. En obligatorisk komponent i ventilationen av industriella lokaler är utrustning som tar bort damm, aerosoler och gaser från luften, vilket är resultatet av arbetet med processutrustning.
2. Vissa industrier (läkemedel, hög precisionelektronik) kräver speciella miljöförhållanden. I detta fall ingår ytterligare komponenter i ventilationssystemet (till exempel speciella filter eller kraftfulla luftkonditioneringsapparater).
3. Instruktionsboken för vissa typer av utrustning föreskriver att delar av verkstäder där farliga ångor kan uppstå bör vara utrustade med specialutdragare som är separerade från det allmänna butiksnätet.

1. En del av något luftväxlingssystem är anordningar som utför sanitär och hygienisk kontroll av ventilationssystem i industriella lokaler. Beroende på avläsning av dessa eller andra sensorer är ytterligare utrustning ansluten som rengör luften eller avlägsnar skadliga föroreningar.
2. Vid utformning av industriella ventilationsnät beaktas en sådan parameter som priset för deras drift. Det är önskvärt att den heta luften som lämnar rummet används i värmeväxlare, och kall luft används för att kyla maskinverktyg och annan utrustning.

arter

Beroende på utförda uppgifter är industriell ventilation uppdelad i följande typer:

1. Allmän utbyte - ger allmän utbyte av luft i rum Ett exempel är en konventionell axiell fläkt insatt i ett fönster eller väggventilation. Utrustningens kraft väljs utifrån kanalens längd och längd.

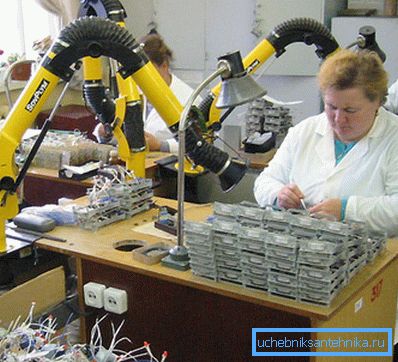

2. Individuell (lokal) - rengör luften direkt på arbetsplatsen. Det är ett extrakt som tar bort skadliga föroreningar, damm, rök och andra ämnen som kan skada människors hälsa.

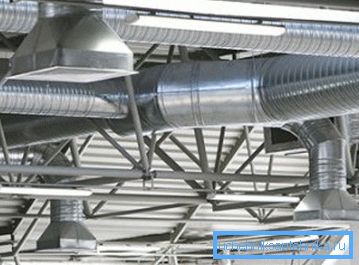

3. Emergency - Används vid nödrengöring av luft från rök, gas eller andra farliga föroreningar. Krav på ventilation av industrilokaler, som endast används i nödfall, skiljer sig från allmänna standarder och kommer inte att beaktas här.

Dessutom, enligt förfarandet för att organisera luftflödet är industriell ventilation:

• naturlig;
• mekanisk.

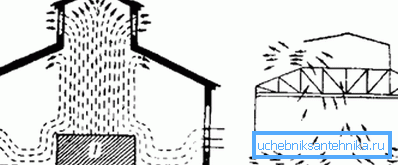

Med ett naturligt ventilationsschema beror tillströmningen och avlägsnandet av luftmassorna på den belastning som uppstår på grund av skillnaden i temperatur och tryck ute och inne i produktionsrummet.

Effektiviteten hos sådan ventilation påverkas av:

• Temperaturskillnaden mellan utsidan och insidan av butiken.
• skillnaden i atmosfärstryck i området av produktionslokalets golv och utloppsöppningens öppning;
• hastigheten på rörelsen av luftmassor på gatan.

Fördelarna med det naturliga ventilationssystemet innefattar effektivitet, miljövänlighet och ljudlöshet. Men under vissa väderförhållanden sjunker dess effektivitet kraftigt.

Mekanisk ventilation är fri från denna nackdel. Dessutom kan det flytta luftflödet till vilket avstånd som helst genom kanalerna i vilken sektion och konfiguration som helst. Dessutom är det i detta fall möjligt att installera utrustning som utför uppvärmning av luften, dess kylning, avfuktning, befuktning, filtrering och så vidare.

Den vanligaste kombinationen av naturliga och mekaniska ventilationssystem.

standarder

Ventilationsnormerna för industriella lokaler är fastställda av SNiP 2.04.05-91 och 41-01-2003. Enligt dessa dokument borde ventilationssystemet installeras i alla industrilokaler utan undantag, oavsett funktionellt syfte, areal och antal personer som arbetar i dem.

Effekten av utrustningen ska vara sådan att du snabbt rengör inomhusluften vid rök eller utsläpp av farliga ämnen.

Dessutom bör utformningen ta hänsyn till följande parametrar:

• rumsfunktion;
• område;
• klimatförhållanden;
• förekomst och mängd föroreningar
• luftfuktighet;
• temperaturen inne i verkstaden;
• brandsäkerhet och så vidare.

Var uppmärksam! Den viktigaste parametern som måste beaktas är hur mycket varje anställd får frisk luft.

Det är lika med 30 cu. meter per timme när rummet i rummet är lika med eller mindre än 40 kvadratmeter. meter. I stora industriella komplex ökar standarden proportionellt.

Beräkning av ventilationssystemets tekniska egenskaper, bör du också uppmärksamma följande nyanser:

1. Bullerutsläpp från ventilationssystemet ska inte stå emot bakgrunden av ljuden från maskinverktyg och teknisk utrustning, annars blir det obehagligt att vara i verkstaden.
2. Luftväxlingsnätet bör inte leda till ytterligare luftföroreningar i produktionsområdet. Detta händer ofta när ett långmonterat system inte har rengjorts periodiskt av damm och andra föroreningar som har ackumulerats där.

Installation av industriell ventilation

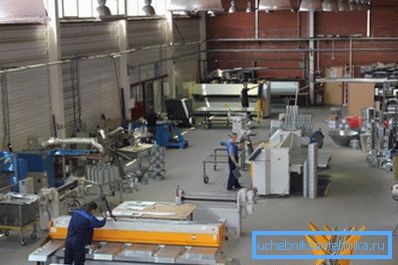

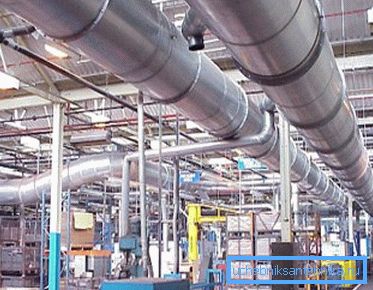

Välja det optimala systemet

Den moderna marknaden för tekniska system erbjuder ett stort urval olika ventilationssystem, vilket gör det möjligt att skapa de mest bekväma förhållandena på arbetsplatsen. Ett brett utbud av enheter som skiljer sig åt både i kostnad och funktionalitet, kan tillgodose behoven hos till och med den mest krävande kunden.

Vid konstruktion av industriell ventilation är det nödvändigt att ta hand om att förvärva och installera inte bara matningsutrustning som levererar ren luft i fabriken, men även avgassystem som avlägsnar luft som förorenas av rök, damm, skadliga ämnen och ibland patogener från arbetsplatser.

Valet av en eller annan typ av utrustning görs individuellt, med beaktande av de egenskaper som är förknippade med ett visst industriellt föremål.

Det färdiga ventilationssystemet ska vara:

• ekonomiskt;
• effektiva;
• tillförlitlig;
• snabb återbetalning.

Ren och kall luft i verkstaden har inte bara en positiv inverkan på personalets prestanda och humör, men förlänger också livslängden för processutrustning och verktyg som används.

Det är också ekonomiskt genomförbart när man utvecklar ett projekt för att omedelbart föreskriva införandet av en enhet för att skapa ett bekvämt mikroklimat i ventilationsnätet, oavsett externa förhållanden.

Tips! För att styra ventilationssystemets driftparametrar rekommenderas att använda automatiska datorer som ändrar vissa parametrar, med hänsyn till data från externa sensorer. Så uppnå maximal effektivitet och lönsamhet i arbetet.

Utrustning installation

Vid installation av industriella ventilationssystem är det nödvändigt att ta hänsyn till de många nyanser och egenskaper som påverkar såväl effektiviteten som dess funktion och strukturens hållbarhet. Därför bör endast högkvalificerade specialister med relevant kunskap och erfarenhet installera enskilda delar i luftväxelnätet.

Det är också viktigt att välja rätt ställen för installation av elektrisk utrustning: värmeväxlare, fläktinstallationer, filtreringssystem och så vidare.

I framtiden distribueras luftkanaler från detta rum.

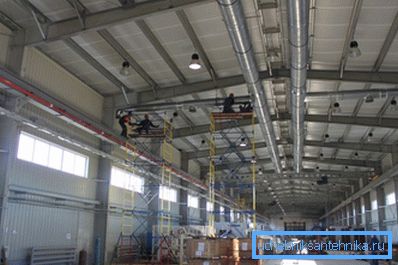

Installation av luftkanaler

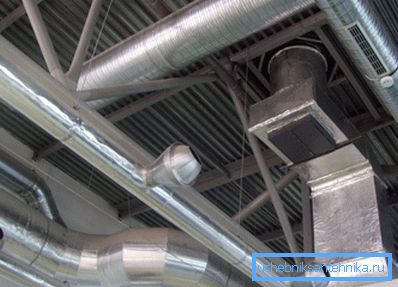

Ventilationskanaler i industriella lokaler är vanligtvis kopplade till taket. Därefter kan de maskeras genom att hänga dekorativa paneler. I kommersiella lokaler är det lämpligt att använda luftkanaler av plast eller koppar, som har ett mer attraktivt utseende.

I modern konstruktion används två huvudtyper av luftkanaler:

1. Hård. Tillverkad av flera lager aluminium, galvaniserad och glasfiber. Av dessa är nästan hela ventilationssystemet monterat. För att ordna varv, konturer, grenar, specialformade delar används. Om den är avsedd att transportera luft som innehåller aggressiva föroreningar, är det nödvändigt att använda luftkanaler med ökad väggtjocklek.
2. flexibel. Huvudsyftet är att ansluta enskilda sektioner och sugöppningar med huvudkanaler. Ofta används flexibla aluminiumslangar för att installera lokal ventilation som rengör luften nära varje arbetsplats.

Ordern för installation av ventilationskanaler i produktionslokalerna är följande:

1. Först och främst är det nödvändigt att beräkna väggtjockleken och tvärsnittet av luftkanalen. På grundval av dessa data beräknas vikten av varje element i ventilationssystemet. I vissa fall är det inte möjligt att installera fyrkantiga kanaler på grund av brist på utrymme. Om du står inför denna situation rekommenderas att du väljer rektangulära kanaler.
2. Därefter är det på platsen för installationen nödvändigt att ange punkterna för fastsättning av luftkanaler. Detta låter dig räkna antalet hakparentes och annan nödvändig hårdvara. Kom ihåg att monteringsfäste installerade bör utesluta oscillationer av långa nätverkssektioner när luften passerar genom dem. Det är bättre att tillhandahålla ett alltför stort antal fästelement som kan tåla kanalernas vikt vid ökad belastning.
3. Efter montering av huvudkanalerna är individuella sprutor och sugdon installerade. I detta fall rekommenderas användningen av flexibla slangar av önskad sektion.

slutsats

Design och installation av ett industriellt ventilationssystem är en mycket komplex och krävande process. Det färdiga verkstadsnätverket måste helt följa strikta regler som fastställs enligt gällande byggkoder och föreskrifter.

På detta beror inte bara effektiviteten i dess funktion, men också hälsan, och kanske arbetarnas liv. Du kan lära dig mer om den här frågan från videon i den här artikeln.
