Vad är värmeväxlare för ventilation: skillnaderna och

Byte av luft i rummet när temperaturskillnaden inuti och utomhus alltid hotas av obehag och ibland oacceptabelt. Därför är tillverkningen av värmeväxlare för ventilation i vissa fall avgörande för att skapa civiliserade förhållanden.

Sådana strukturer kan fungera från el, från vatten och från det naturliga värmet i det övre lagret av jord, men deras kostnad, som är ganska naturlig, skiljer sig mycket från varandra. Vi kommer nu att uppmärksamma billigare alternativ och fullständighet av information vi kommer att visa dig videon i den här artikeln.

Värmeväxlare

Obs. Elektrisk, jord- eller vattenvärmeväxlare för ventilation är utformad för att stabilisera temperaturen hos den lufta som dragits in. Så genom att passera genom en uppvärmd eller kyld enhet kan luftflödet uppvärmas eller kylas, beroende på enhetens temperaturförhållanden.

skillnader

1. Som vi har sagt finns det tre typer av värmeväxlare enligt metoden för att bibehålla temperaturen:

• elektrisk (omvandlar el till värme eller kyla);
• vatten (använder det flytande kylmedels temperatur i värmesystemet eller luftvärmaren);
• marken (använder den naturliga temperaturen på jordens övre lager).

1. Dessutom kan underjordiska enheter också vara olika, det vill säga kanal och kanaliserande. Kanalinstallationer innebär ett system av rör (kanaler) som är begravda under marken, genom vilket inloppsluften passerar.
2. Men för rörfri installation behövs endast rör för att suga in luft från ytan och dra in den i rummet - värmebehandling sker i en speciell nisch, vanligtvis fylld med grus, men mer på det nedan.

Obs. Det finns en annan typ av värmeväxlare - det är en rekuperator, som i översättning från latin betyder bokstavligen att ta emot eller återvända. Detta är en ytainstallation som använder värmen från de gaser som kommer från rummet. Det vill säga att luften dras i kontakt med det utstötta flödet genom tunnväggen och därigenom upprätthåller en konstant temperatur.

Vattensystem

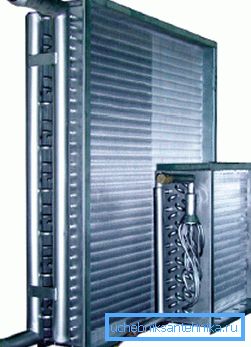

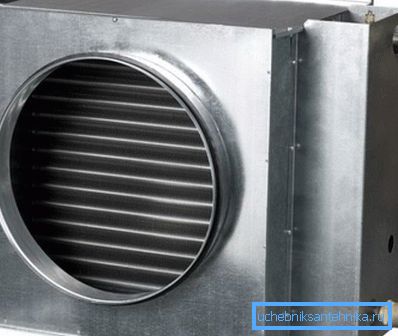

En två-, tre- eller fyra-rad vattenvärmeväxlare för frisk luft kan vara inbäddad i värmeförsörjningssystemet - det är just hur vår bransch producerar dem (det är möjligt att det finns andra alternativ någonstans). Ett större antal rader bidrar till att öka arean för att kontakta inloppsluften med värmeöverföringsvätskan (genom väggen).

Men ju fler rör för luft, desto mindre utrymme är kvar för överföring av det flytande kylmediet, därför behöver du antingen öka storleken på mixern avsevärt, eller hitta en mellanklass.

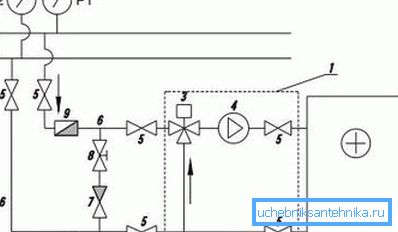

Huvudproblemet med värmeväxlare av denna typ är oförmågan att reglera inloppsluftens temperatur - det är helt beroende av uppvärmningen av värmaren, men det finns en väg ut. För att kunna reglera flödes temperaturen, installera en trevägsventil, som riktar värmeöverföringsvätskan längs en stor eller liten cirkel.

Och det kan till och med stoppa rörelsen med tillräcklig uppvärmning av en stor cirkel, enligt instruktionerna. Det vill säga om sensorn indikerar att rummet har uppvärmts tillräckligt, riktas kylmediet till den lilla cirkeln, varför cirkulationen fortsätter, även om värmeöverföringsområdet är praktiskt avbrutet.

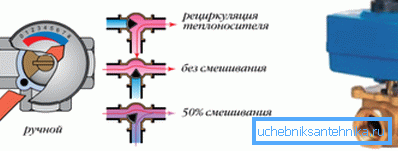

Trevägskranar är:

• mekanisk, där kylvätskeflödesstyrningen görs manuellt
• automatisk, där flödet styrs av en servo som drivs av 220V (priset är givetvis mycket högre).

Det senare alternativet tillåter dig att ställa in en viss temperatur och värmejusteringen kommer att ske i automatiskt läge, varigenom inte bara vattentemperaturen bibehålls, men också temperaturen på inloppsluften som passerar genom mixern.

Grundvattensystem

Ekonomiskt fördelaktigt är värmeväxlaren för ventilation, eftersom du bara spenderar pengar på sin installation och material, och du får termisk energi gratis från jordens inre.

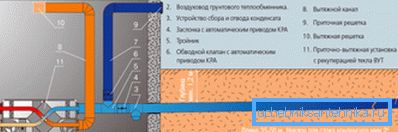

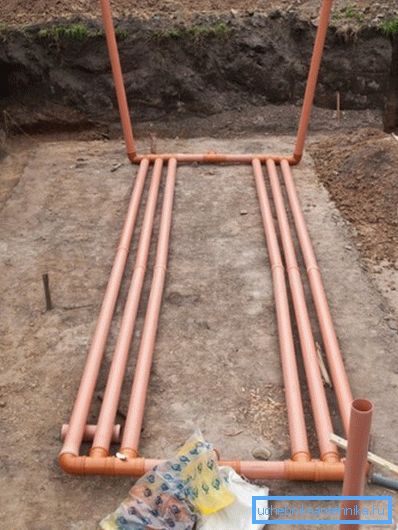

Oftast för installation av ett sådant system används polyvinylklorid (PVC) rör med en diameter av 200-250 mm. De är konstruerade för att lägga avlopp - de är relativt billiga och de är mycket praktiska att installera tack vare socklarna och tätningsbanden. Vidare kräver inte läggning av avloppsrör på varv några svetsarbeten eller limning - sådana skillnader är möjliga på grund av beslag (vinklar, tees, fyrkantar och minskningar).

När man lägger rör under jord är det nödvändigt att hålla sig till ett visst djup, vilket beror på nivån på markfrysning i regionen. Om till exempel i ditt område fryser jorden på vinterns tid till ett djup på en meter, blir det varmt en halv meter lägre.

Därför bör installationen utföras på ett och ett halvt eller två meters djup, där temperaturen inte faller under 10 ° C. Det är också nödvändigt att observera en lutning på ca 2 cm / 1 m för att tillåta kondensat att strömma inuti.

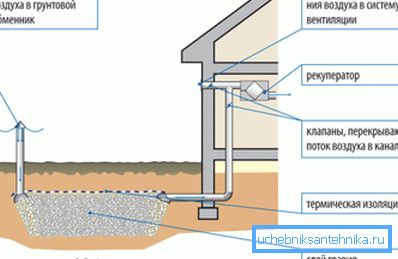

Men om du vill installera ett sådant system för ditt eget hem kan du göra det kanaliserat. Det är, istället för rör som är begravda under marken, kommer du att använda en nisch fylld med murar som tjänar som plats för uppvärmning av inloppsluft.

För att göra detta måste du igen veta djupet av markfrysning i ditt område, så att du avgår 0,5-1m, gräva en grop på 3,5-4m djup och någonstans 80 cm bred. Gropen är fylld med grus (desto större bråk, desto bättre luftbyte) är exakt 3,5-4 meter, och resten är täckt med mark.

Ett vertikalt rör är installerat för luftintag och ytterligare ett rör vid stentfilterets utlopp som ska levereras till rummet. Det är anmärkningsvärt att reparation av ventilationsvärmeväxlare av denna typ praktiskt taget inte krävs. Och om det plötsligt finns ett sådant behov, är det mer förknippat med rengöring eller byte av sugröret, vilket inte är svårt.

slutsats

Som du kan se, av alla listade typer av värmeväxlingssystem är det lättast att bygga en kanalfri luftkanal med egna händer. Fördelen med det är att det filtrerar luftflödet, men detta är också dess nackdel, eftersom filtret saktar ner flödet.
