Vad är en ventilerad snigel: egenskaper hos enheten

09-01-2018

Ventilation

Den så kallade snigeln för ventilation kan inte alltid betyda samma slags tvingande ventilationsanordning - de vanligaste egenskaperna är enhetens form, men inte principen om drift och riktning av luftflödet.

Injektionsanordningar av denna typ kan:

radikalt annorlunda på bladets principer;
och kan också vara av inflöde eller avgaser, det vill säga rikta flödet i motsatt riktning.

De brukar användas för fasta bränslepannor av stor storlek, produktionsbutiker och offentliga byggnader, men om allt detta nedan, och dessutom - videon i den här artikeln.

Mekanisk ventilation

Obs. Insprutnings- / sugaggregat med en elektromotor, som kallas cochlea, är inte lämpliga för någon form av ventilation, eftersom de endast kan styra luftflödet i en riktning.

Typer av ventilation

Som du kan se i den övre bilden kan ordventilationen innebära helt olika sätt att byta ut luft och du kanske inte ens hört talas om några av dem, men vi kommer bara att överväga endast de mest grundläggande.
För det första finns det en välkänd avgasmetod, när varm eller förorenad luft avlägsnas från rummet.
För det andra finns det ett utbudsalternativ och oftast är det tillägg av färsk, sval luft.

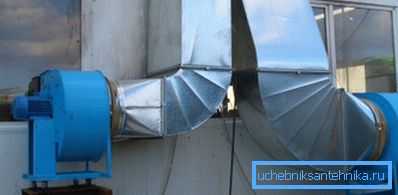

För det tredje är det en kombination, det vill säga en tvångs- och avgasvariant.
Ovanstående system kan fungera på ett naturligt sätt, men de kan också arbeta med våld, med hjälp av axiella (axiella), radiella (centrifugala), diametriska (tangentiella) och diagonala fläktar. Dessutom kan avgas- och luftflöde utföras antingen i allmänhet eller i lokalt läge. Dvs., kanalen levereras till en specifik destination och utför funktionen av blåsa eller avgas.

exempel

Obs. Nedan ser vi flera typer av sniglar som används för huvudtyperna av ventilation.

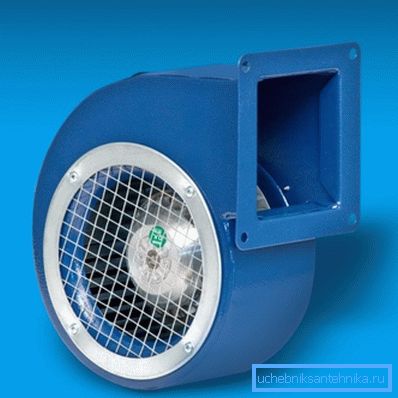

BDRS 120-60 (Turkiet) är en radiell typ av avgasslakan med en vikt av 2,1 kg, en frekvens på 2325 rpm, en spänning på 220 / 230V / 50Hz och en maximal effektförbrukning på 90W. Samtidigt kan BDRS 120-60 pumpa 380m maximalt.³/ min luft med ett temperaturområde från -15 ° C till +40 ° C, har en säkerhetsklass IP54.

BDRS-märket kan ha flera storlekar, den externa rotationsmotorn är tillverkad av galvaniserat stål och skyddas från sidan med ett kromgaller som förhindrar inträngning av yttre element på pumphjulet.

Den värmebeständiga inloppsavgasröret Dundar CM 16.2H används vanligtvis för att pumpa varmluft ur fasta bränslepannor, även om anvisningarna också tillåter den att användas för olika lokaler. Luftflödet under transport kan ha en temperatur på -30 ° C till +120 ° C, och snigeln själv kan vridas till 0? (horisontellt läge), 90?, 180? och 270? (motor på höger sida).

CM 16.2H-modellen har en motorhastighet på 2750 rpm, en spänning på 220 / 230V / 50Hz och en maximal effektförbrukning på 460W. Enheten som väger 7,9 kg kan pumpa en maximal volym på 1765m³/ min. luft, trycknivå 780Pa, har en skyddsnivå IP54.

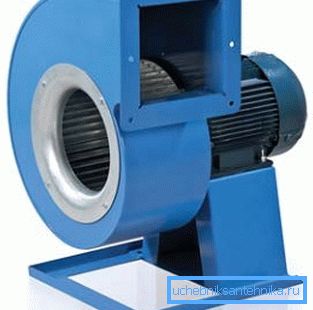

Olika ändringar av VENTS VShCHUN kan användas för behov av tillufts- och avgasventilation och luftkonditionering i olika lokaler och har en lufttransportkapacitet upp till 19000m³/ timme

En sådan centrifugalvolut har en spiralrotorisk kropp och pumphjul som är monterad på axeln hos en trefasig asynkronmotor. BCS-fodralet är tillverkat av stål, som senare är belagt med polymerer

Alla ändringar innebär att man kan rotera ärendet till höger eller vänster. Detta gör att du kan ansluta till befintliga luftkanaler vid vilken som helst vinkel, men steget mellan det fasta läget är 45?.

Också på olika modeller kan antingen tvåtakts- eller fyrtakts-asynkronmotorer med extern rotor användas, och dess pumphjul i form av framböjda blad är gjord av galvaniserat stål. Rullande lager ökar enhetens livslängd, turbinerna som är balanserade vid fabriken minskar avsevärt bullret och skyddsnivån är IP54.

För VSBUN kan du dessutom justera hastigheten med egna händer med hjälp av en automatisk transformatorkontroll, vilket är väldigt bekvämt för:

skiftande årstider
arbetsvillkor
lokaler och så vidare.

Dessutom kan flera enheter av denna typ anslutas till en autotransformator enhet samtidigt, men huvudvillkoret måste uppfyllas utan att misslyckas: deras totala effekt bör inte överskrida transformatorns rating.

Parameter specifikation	VTSUN
14074-0,25-2	14074-0,37-2	16074-0,55-2	16074-0,75-2	18074-0,56-4	18074-1,1-2	20093-0,55-4	20093-1,1-2
Spänning (V) vid 50Hz	400	400	400	400	400	400	400	400
Strömförbrukning (kW)	0,25	0,37	0,55	0,75	0,55	1,1	0,55	1,1
Nuvarande) A)	0,8	0,9	1,6	1,8	1,6	2,6	1,6	2,6
Maximalt luftflöde (m³/ timme)	450	710	750	1540	1030	1950	1615	1900
Rotationshastighet (RPM)	1350	2730	1360	2820	1360	2800	1360	2800
Ljudnivå på ett avstånd av 3m (db)	60	65	62	68	64	70	67	73
Lufttemperatur under transport maximalt t? C	60	60	60	60	60	60	60	60
skydd	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54

Tekniska egenskaper VENTS VSHCHUN

Obs. Tabellen ovan visar de tekniska egenskaperna hos endast några modifieringar av VENTS VSHUN.

slutsats

Det är anmärkningsvärt att ventilationsslangarna inte bara kan användas för stora volymer (produktionsverkstäder, offentliga byggnader etc.), men också för hushållens behov, särskilt för uppvärmning. Naturligtvis kommer priset på enheterna att skilja sig avsevärt, men detta styrs av ökande eller minskar kraften.
