Utformning av ventilation: hur man väljer utrustning och

Ett bekvämt mikroklimat i ett hus eller en lägenhet beror i stor utsträckning på att systemet för frisk tillströmning fungerar väl och att förorenad luft är borttagen. Och effektiviteten i sitt arbete är direkt relaterad till kvaliteten på utformningen av ventilation och luftkonditionering i lokalerna.

Detaljerad täckning av denna fråga ägnas åt materialet nedan.

Varianter av ventilationssystem

Med tanke på den höga kostnaden för att utforma ventilation och luftkonditionering, vägrar många hantverkare tjänster av specialiserade arkitektoniska byråer och ingenjörsföretag, förbereder nödvändig dokumentation med egna händer.

Denna process är ganska mödosam och kräver närvaro av viss teoretisk kunskap.

Var noga med att ta hänsyn till följande faktorer:

• golvutrymme;
• deras funktionella syfte

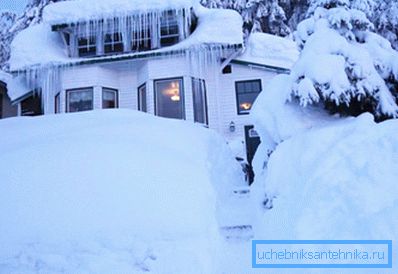

• geografiska läge och klimatiska egenskaper
• driftsätt för anläggningen.

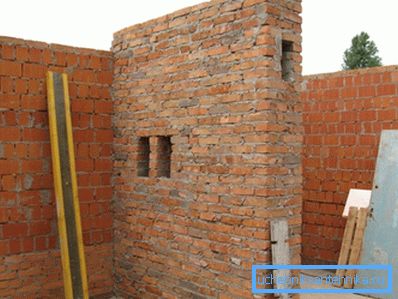

Dessutom är det nödvändigt att förutse installeringen av filtreringsanläggningar och ventilationsaxlar, som kan ingå i byggnadsstrukturen, i ett privat stugans luftförsörjningssystem.

Om vi ​​pratar om design av ventilation för:

• industribyggnader (verkstad, verkstad);
• publika restauranger (restaurang, matsal);
• kommersiella lokaler (lager, köpkomplex) -

- här, förutom effektivitet, måste du ta hänsyn till många ytterligare krav - brand, sanitära, tekniska och så vidare. I det här fallet rekommenderas starkt att anställa en specialist.

Enligt SNiP 2.04.05-91 finns det flera sorter av system för att ge rum med ren luft:

• med en naturlig flygvapen;
• med den tvungna organisationen av luftflödesrörelsen;
• kombinerade system.

Var uppmärksam! I konstruktionen, förutom de tekniska parametrarna, är det nödvändigt att ta hänsyn till den ekonomiska komponenten, det vill säga vad kostar kostnaden för drift av ventilationssystemet. Om naturlig ventilation inte kostar mycket, förbrukar fans, värmare och recuperatorer, som ingår i det mekaniska systemet, el, vilket ökar räkningen.

Naturlig ventilation design

Denna metod att tillhandahålla rum med ren luft har använts sedan urminnes tid och är fortfarande populär idag. I detta fall är luftrörelsen organiserad på grund av skillnaden i temperatur och tryck utanför huset (lägenhet) och inuti lokalen.

Den luft som förorenas av mänskliga avfallsprodukter dras ut genom utgångskanalerna och sugs in genom att passera genom fönster, luftventiler, sprickor och porer i väggarna.

Effektiviteten hos sådan ventilation påverkas av:

• vindriktning;
• omgivningstemperatur;
• atmosfärstryck.

Men om tidigare en skorsten spelade rollen som en avgas och en tillräcklig mängd luft fick passera genom mellanrummen mellan stockarna, så ger modern konstruktionsteknik nästan fullständig täthet i inredningen. Därför är det nödvändigt att designa och installera ytterligare lufttillförsel och avgasrör. Först då kommer naturlig ventilation att fungera effektivt.

Fördelar och nackdelar

Innan vi tar en närmare titt på ventilationsdesign med ett naturligt utkast, låt oss återigen bo på dess fördelar och nackdelar.

Funktioner av utformningen av matningskanaler

Design och beräkning av ventilation måste börja med inloppssystemet. För att luften ska ersättas mest effektivt är det nödvändigt att säkerställa den inkommande luftrörelsen med en hastighet som är lika med 0,2 meter per sekund. Särskilda inloppsventiler används för detta.

Var uppmärksam! Många nybörjare mästare försummar installationen av denna utrustning, förlitar sig på att dess roll framgångsrikt kommer att uppfyllas av fönster och luftventiler. Detta tillvägagångssätt är fundamentalt fel. För det första ökar värmeförlusterna så mycket, för det andra är ljudisoleringen störd, och för det tredje kommer en stor mängd damm från gatan in i rummet.

Vid utformning av tilluftskanaler bör du vara medveten om att det finns två typer av ventiler:

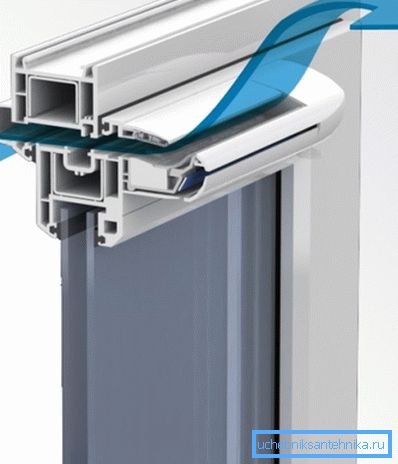

1. fönster. De är byggda direkt i fönsterramen (ett hål måste göras i det). De släpper in en tillräcklig mängd utomhusluft, vilket minskar inkommande flödeshastighet. Om temperaturen är för låg utanför fönstret kan de stängas med flikar.
2. vägg. Monteras i väggen mellan fönsterbrädan och radiatorn. Konstruktionen möjliggör närvaro av ett filter och en ljuddämpare. Dessutom kommer det inkommande luftflödet att värmas upp. Luftkanalen kan utrustas med en automatisk spjäll som reglerar luftintagets intensitet, beroende på yttre förhållanden (temperatur och fuktighet).

Nuanser för att ordna avgaskanaler

Instruktioner för utformning av naturlig ventilation, förutom inkommande kanaler, kräver närvaro av avgaskanaler.

Vid utveckling av projektet själv bör följande funktioner beaktas:

• De utgående hålen måste placeras i sanitetsrummet och köket, eftersom det här är luften som förorenas och fuktas mest.
• Skorstenens ände i stugan måste stiga ovanför taket i en höjd av mer än 0,7 meter, annars kommer differenstrycket inte att räcka för dragets utseende.
• Den övre delen av avgaskanalen ska skyddas med ett paraply som förhindrar inbrott i utfällning och främmande föremål.
• Det är bättre att göra ventilationskanalen av rostfria rör, i stället för tegelstenar, eftersom deras släta inre yta bidrar till utseendet på goda vikter och skapar inte motstånd mot luftflödet.

Designa en kombinerad ventilation

Trots att det naturliga systemet för tillflöde och avlägsnande av luft är mer kostnadseffektivt, är det lämpligt att välja design av den kombinerade ventilationen.

I detta fall förstärks standardkretsen på rätt ställe av elektrisk utrustning, vilket ökar luftflödeshastigheten.

Tillströmningen i detta fall organiseras också med hjälp av vindrutetorkar eller fönsterventiler, och avgasledningen är utrustad med fläkt.

Vi presenterar flera sätt på vilka du kan organisera ett effektivt system med kombinerad ventilation:

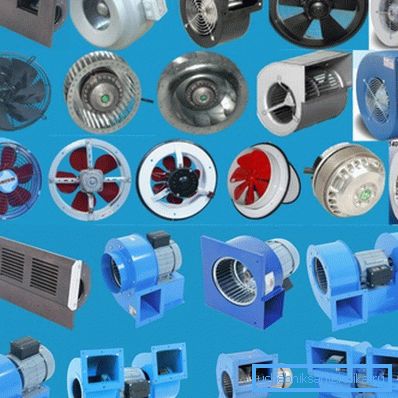

1. I en liten lägenhet eller ett hus är det tillräckligt att installera fläktar på var och en av ventilationsuttagen. Dessutom är den nödvändiga elektriska extrakten placerad ovanför spisen. Fläktar kan anslutas till samma elektriska ledning med lampan och slås på samtidigt med den. Du kan också installera rörelsesensorer. Den stora minusen av en sådan lösning är bristen på naturlig luftbyte, det vill säga att huven fungerar endast när utrustningen är påslagen.
2. Fläkten installeras i den gemensamma luftkanalen, där luftkanalerna som leder från köket och sanitetsblocket levereras. Oftast är det här systemet monterat på vinden och ventilationsgallerna - i taket. Här är det viktigt att noggrant beräkna kanalens tvärsnitt och kraften hos installerade fläktar. Alla nödvändiga parametrar anges i den medföljande dokumentationen till utrustningen.

I vissa fall är det möjligt att installera fläktar på inloppskanalerna. De skiljer sig från avgaser som kan värma upp den kalla luften som kommer från gatan. Tack vare denna utrustning genereras ett ökat tryck i rummen, vilket "pressar ut" den förorenade luften i de utgående luftkanalerna.

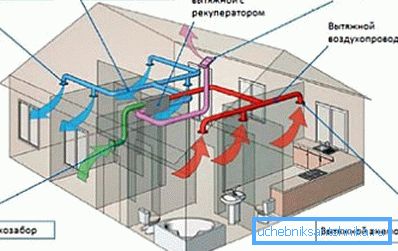

Mekanisk ventilation design

Om området i ditt hem överstiger 300 kvadratmeter. meter är det lämpligt att tänka på design och installation av ett integrerat automatiserat ventilationssystem. Det är mest effektivt, men endast specialister ska vara engagerade i utveckling och installation.

Det är nödvändigt att ta hänsyn till många funktioner:

• Antalet och storleken på luftkanalerna, deras fördelningsplan i huset, placeringen av inlopps- och utloppsöppningarna;
• kraften hos begagnade fans
• behovet av att installera filter, recuperatorer, fuktstabilisatorer och så vidare.

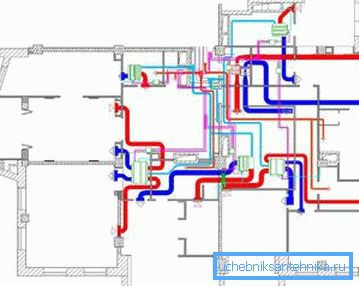

Ofta utförs utformningen av ett sådant system tillsammans med ritningen av bostadsbyggnaden själv.

Den största fördelen med det automatiska tillufts- och avgasventilationssystemet är helautomatisk drift. Speciell elektronik reglerar luftflödeshastighet, volym och temperatur, baserat på data från externa sensorer.

Ett annat plus är närvaron av en recuperator. Denna enhet värmer upp det inkommande luftflödet på bekostnad av den utgående luften (utan att tillåta dem att blandas) vilket kan avsevärt minska kostnaden för rymmeuppvärmning under den kalla årstiden. Det är också möjligt att installera en enda konditioneringsenhet, vilket skapar ett bekvämt mikroklimat i alla rum utan att använda separata delningssystem.

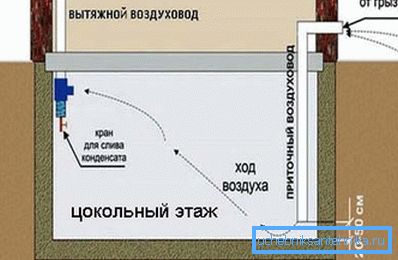

Basventilation

Om du själv utformar ett stugan ventilationssystem, glöm inte bort källaren och källaren.

Som regel finns det många hjälplokaler på denna nivå:

• verkstäder
• bastu,
• tvättmöjligheter
• lagerutrymmen,
• pooler och så vidare.

Alla kräver effektiv ventilation, annars kommer en ökad luftfuktighet att leda till att mögel och svamp bildas på väggarna, vilket kommer att påverka mikroklimatet inte bara av källaren utan också av hela bostadsbyggnaden som helhet.

slutsats

Efter att ha läst ovanstående information fick du en uppfattning om nyanserna för design och installation av olika typer av ventilationssystem.

Videon i denna artikel ägnas också åt hur man lär sig hur man utformar ventilationen av din egen lägenhet eller stuga.
