Utformning av avgasventilation: grundläggande regler och

Effektiv ventilation är nödvändig för varje byggnad, vare sig det är ett industrikomplex, en stuga eller en lägenhet i en höghus. Preliminär utformning av projektet gör det möjligt att undvika att göra tekniska misstag i samband med utförandet av installationsarbetet, för att genomföra dem mer ekonomiskt och effektivt. I denna artikel kommer vi att överväga huvudprinciperna för utformningen av ventilationssystem.

Allmänna bestämmelser

Varför är byggnaden ventilerad alls? Låt oss ta itu med denna fråga mer ingående för att fullt ut uppleva betydelsen av ett komplett ventilationssystem:

tidsbeställning

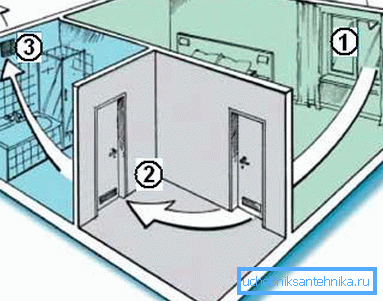

1. Byte av luftmassor. Om detta inte är gjort, ackumuleras de i ett slutet rum:

• koldioxid, som är produkten av andning av människor;
• kolmonoxid som kommer från värmeanordningarna och kaminen och utgör det största hotet mot invånarnas hälsa. (Se även artikeln Gofra för ventilation: funktioner.)

• obehagliga lukt som oftast kommer från toaletten och åtföljer matlagningsprocessen;
• damm, patogener och eventuella utsöndringar av inre föremål.

Luft med en sådan komposition är otrevlig och till och med farlig för konsumtion, vilket kan leda till uppkomsten av många sjukdomar.

1. Dämpande fuktighet. Tidig och effektiv torkning av väggar, golv, tak och möbler hjälper till att förhindra utseende av svampar, mögel och utveckling av ruttningsprocesser.

Tips: Förutom arrangemanget av ventilationssystemet i form av formformning rekommenderas att man använder speciella antiseptika. Detta kommer avsevärt att öka problemets effektivitet.

typer

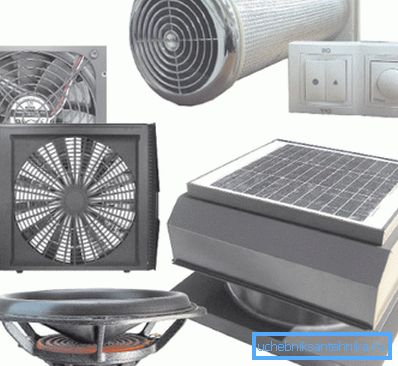

Det finns två huvudalternativ för genomförande av ventilation i ett privat hus eller lägenhet:

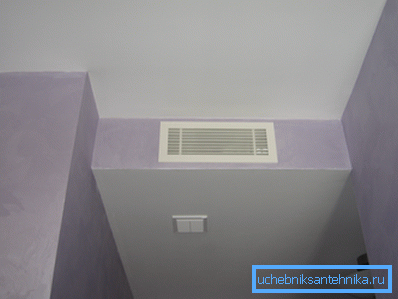

För små lägenheter är det vanligtvis ett naturligt system som är tillräckligt, med kåpor som ligger i toaletten och naturligtvis i köket. Men för ett rymligt privathus med mer än ett våning behöver du en mer komplex organisation av ventilation med preliminär design. (Se även artikeln Takventilation: funktioner.)

utarbetande

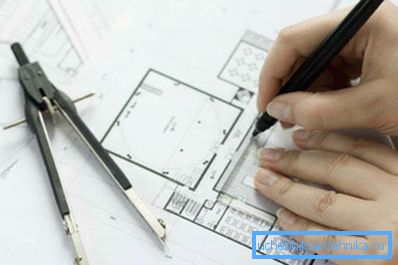

Du kan själv göra designen eller låta experterna göra det. I alla fall är det värt att lära känna de grundläggande principerna för en sådan uppgift.

Tips: det rekommenderas att konstruera ventilationssystemet innan byggandet av huset börjar. På så sätt kan du uppnå större effektivitet och passa in ventilationskanalerna i designen av rummen, vilket kommer att se mer estetiskt tilltalande än att maskera dem i en redan byggd byggnad.

Teknisk uppgift

Utformning av avgasventilation börjar med framställning av tekniska specifikationer, som bör ta hänsyn till:

• antal av alla rum
• området i varje rum;
• arkitekturen i hela byggnaden;
• de funktioner som utförs av varje rum

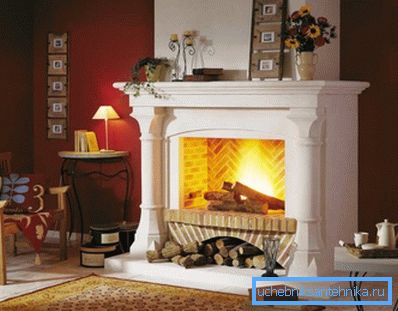

• Antalet och platsen för alla ytterligare objekt som har en betydande inverkan på luftmassans rörelse: badrum, luftkonditioneringsapparater, spisar, eldstäder och andra liknande konstruktioner.

Gör beräkningar

Låt oss nu titta på hur man beräknar avgasventilen. För att göra detta måste vi hitta systemets acceptabla makt, mätt med antalet kubikmeter luft per timme som passerat genom det, för varje rum individuellt och byggnaden som helhet.

Denna indikator beror på följande två parametrar:

1. Luft växelkurs för ett enkelrum. Detta värde har ingen dimension och bestämmer intensiteten för ersättning av luftmassor beroende på rummets funktionella syfte. Till exempel är det för bostadsområden lika med 1 men inte mindre än 30 m.³/ h per person och för mer förorenade badrum och kök - 1,5 men inte mindre än 60 m³/ h Således utförs beräkningen av avgasventilen med formeln:

L = n? V, var

L är det önskade effektindexet, n är normaliserad hastighet för luftväxling, V är rummets volym.

Ta till exempel vardagsrummet 6 till 4 m och en takhöjd på 2,5 m: 1? 60 = 60 m³/ h

1. Maximalt antal personer samtidigt. Utformningen av ventilationen beror också på hur många personer som kan samlas i rummet, och instruktionen för att hitta ett sådant förhållande är enligt följande:

L = N ^ L_N, var

L är det önskade effektindexet, N är det största antalet personer som samtidigt kan lokaliseras i rummet, L_N - Normaliserad luftförbrukning av en person, beroende på rummets funktionalitet. Enligt SNiP kan den sista parametern ta följande värden:

Det vill säga om du tar ett ventilerat vardagsrum i ett hus där 3 personer bor, får vi: 3? 30 = 90 m³/ h Eftersom det här värdet överstiger, vilket vi härledde i föregående exempel, med användning av luftväxelhastigheten, tar vi det som underlag för ytterligare beräkningar.

Efter alla nödvändiga beräkningar visar det sig som regel att:

1. För lägenheter i flervåningsbyggnader är ventilation med en kapacitet från 100 till 500 m nödvändig.³/ h

1. För privata hus - från 1000 till 2500 m³/ h

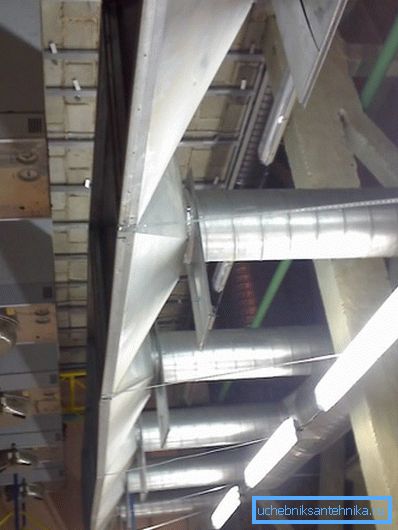

1. För industribyggnader - från 1000 till 15000 m³/ h Beräkningen av avgasventilation av industriella lokaler är den mest komplexa och rymliga.

Funktioner av design av ventilation för rum vars område överstiger 1000 m²

Ju mer komplicerat projektet och ju större antal noder det ingår, ju högre är priset. Detta bör beaktas vid beställning från experter.

Du måste också ta hand om förekomsten av sådana element som:

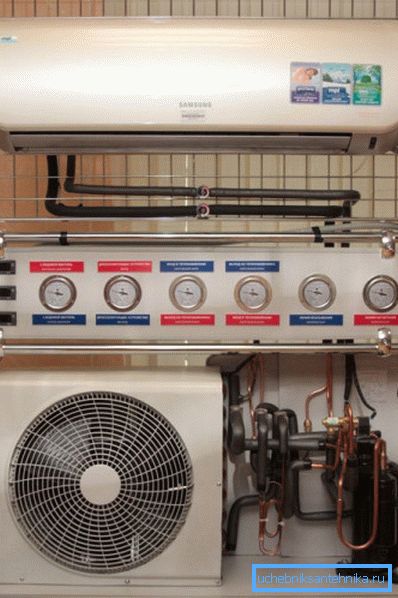

1. Ventilationskammare. Detta är ett speciellt separat rum, som innehåller all utrustning som krävs för att genomföra effektiv tvångsventilering. Temperaturen i den ska vara ungefär samma under hela året.

1. Högkvalitativ isolering. Om ljudet som kommer från ventilationssystemet under dagen kan tyckas vara acceptabelt för dig, då på natten, när tystnad regerar runt, kan de orsaka enorma olägenheter.

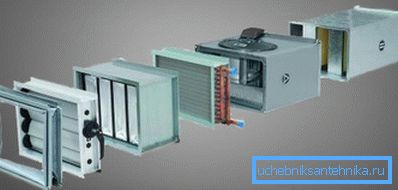

1. Vid användning av en varmvattenberedare som värmeelement måste du även göra vattenförsörjning och ta hand om vattentätheten i lokalerna.

slutsats

Vi ansåg hur man beräknar avgasventilation, liksom funktioner i sin design. Dess effekt mäts i antal passerade kubikmeter luft per timme, vilket påverkas av rummets funktionella syfte och det maximala antalet personer i rummet samtidigt.

Vissa beräkningar kan göras självständigt, men för byggnader med stora områden är det bättre att utnyttja hjälp av proffs, eftersom de misstag som görs av oerfarenhet kan kosta som ett resultat mycket dyrare än betalning för sitt arbete.

Videon i den här artikeln kommer att introducera dig till en extra mängd material som är direkt relaterade till det angivna ämnet. Preliminär design hjälper dig att skapa effektivare ventilation.
