Mikroklimatet i vilket rum som helst är en viss optimal uppsättning parametrar där en person känner sig bekväm och kan arbeta produktivt. Detta påverkas främst av sådana parametrar som: luftfuktighet, lufttemperatur, luftkomposition. Och uppfyllandet av huvuddelen av uppgiften att upprätthålla mikroklimatets stabilitet ligger på ventilations- och värmesystemen, så designproblemet bör ges särskild uppmärksamhet.

Husventilation och värmekrets

Går det bra att kombinera värme- och ventilationssystemen?

De flesta i vårt land är vana vid traditionell vattenuppvärmning, och frågan om att kombinera ventilation och uppvärmning anses inte ens allvarligt men förgäves. Trots allt kommer ventilationssystemets utformning och uppvärmning som helhet att möjliggöra maximal användning av luftkanalens egenskaper, de kommer inte att stå i viloläge under den kalla årstiden.

Dessutom har luftvärmesystemet flera fördelar jämfört med den traditionella, där vatten används som kylvätska.

Med hjälp av luft som kylvätska kan du:

  • förlänga systemets livslängd (hållbarheten hos luftvärmesystemet når upp till 40 år);
  • minska tiden för uppvärmning av rummet;

Var uppmärksam! Vid ett vattensystem måste du vänta tills radiatorn avger tillräckligt mycket värme, det tar timmar. Luftsystemet levererar rummet med förvärmd luft, vänta bara tills den blandar med den kalla luften. Det tar bara 20-30 minuter.

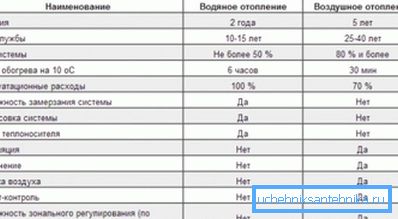

Jämförelse av typer av värmesystem

Allmänna bestämmelser om utformning av ventilationssystem och luftkonditionering

Oavsett utformningen av uppvärmning, ventilation och luftkonditionering av en liten herrgård eller en höghus, bör resultatet av arbetet vara 2 dokument:

  • textdel - i förklarande anmärkning indikerar designern de allmänna tekniska lösningarna som antagits i projektet. I synnerhet beräknar beräkningen den antagna sektionen av luftkanaler, luftkonditioneringssystemets och värmesystemens kraft. Om systemet kommer att installeras vid industriföretaget är det nödvändigt att ange hur man skyddar luftkanaler från aggressiva medier.
  • grafisk del - ritningar ska innehålla uppbyggnaden av nätverk av värme, luftkonditionering och ventilation. I kombination med ventilation och luftvärme är arbetet lite lättare.

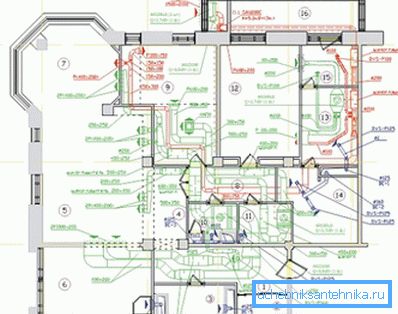

Ventilation av stugan

När det gäller ritningarna bör det noteras att de måste utföras i strikt överensstämmelse med GOST 21.602-79, en enkel skiss med hand på grafpapper är oacceptabelt.

Var uppmärksam! Om du utformar ventilation och uppvärmning av ett litet hus med egna händer, så kan du självklart utan GOST, det viktigaste är att medarbetarna förstår allt. I andra fall är en strikt överensstämmelse med standarden obligatorisk.

Ritningsdesignregler

Ritningen måste innehålla inte bara en schematisk avbildning av det utformade systemet, utan också planen för huset, annars kan det inte vara möjligt att bedöma om kanalen är ordentligt lagd.

När det gäller utformningen av system för flerhusbyggnader är det allmänt nödvändigt:

  • dra på A1-plattan en planlösning av byggnaden;
  • att numrera lokalerna, medan numreringen utförs i enlighet med kraven i GOST 21.602-2003, som antogs för att ersätta det sovjetiska regleringsdokumentet GOST 21.602-79. När det gäller numrering av lokalerna ska numret placeras i en cirkel, numreringen utförs från början av ritningens vänstra del, det första numret används för att beteckna golvets nummer och resten är faktiskt nummeret på lokalerna.
  • då är det på samma plan nödvändigt att dimensionera de inneslutande strukturerna utan att misslyckas, detta är grunden för den efterföljande beräkningen av värmeförluster.
  • om vattenuppvärmning kommer att användas, kommer platsen att lokalisera noden att väljas, piplayout anges på varje våning och radiatorställen kommer att anges;

Var uppmärksam! GOST på arbetsritningarna för uppvärmning och ventilation ger en tydlig lista över tillåtna symboler. Kreativitet i denna fråga är oacceptabel, och exempel på en del notering kommer att diskuteras nedan.

  • Detsamma gäller för displayen på arken av luftkanaler och luftkonditioneringssystem.

Godkända konventioner på ritningarna

Generellt börjar designen av ventilationssystemet med att golven visar sin designposition. Därefter är det nödvändigt att ge snitt i alla rum där ventilation finns.

På dessa skärningar är det nödvändigt att visa ventilationsnätets designposition (höjden på placering och dimensioner anges), förutom detta är det nödvändigt att visa:

  • ventilationskanaler och gruva (visas i streckade linjer);
  • markera ventilationsaxelns mynning och centrum av fönstret;
  • Byggnadens byggnadsarbeten och golvplaner utgör grunden för att dra ventilationssystemets axonometriska projektion.

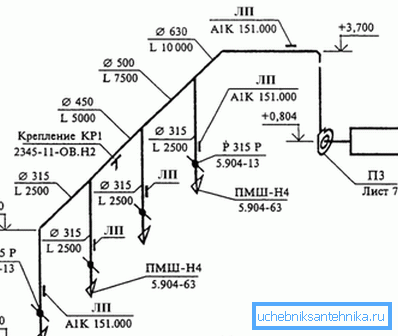

Axonometrisk projektion av ventilation på golvet

Var uppmärksam! Samma instruktion gäller också för utformning av luftvärmesystem, i kombination med lokalsystemets ventilationssystem.

När du skapar ritningar gäller följande regler:

  • Alla delar av ventilations- och värmesystemet måste märkas och fästas på serienummeret (inom samma märke). Exempelvis är intagssystemet med naturlig cirkulation betecknad PE, med tvång - P, luftridån på ritningen indikeras med bokstaven U, och värmeenheterna kan identifieras med bokstaven A.

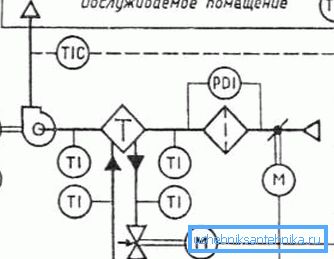

Ventilationssystemets tekniska system

GOST design ritningar uppvärmning och ventilation är inte begränsad till endast ett dokument från 2003.

Märkning av vissa delar av ventilations- och värmesystemen ges i separata standarder:

  • Vid märkning av kanaler och beslag på ett ark bör rekommendationerna i GOST 21.206-93 följas.
  • GOST 21.205-93 bör användas när det är nödvändigt att på ritningen visa ett sådant element som rörledningens isolering, avskrivningsinsats, stöd och andra specifika element. Samma standard används för att indikera riktningen för luftflödet, tankar, rörbeslag och så vidare;

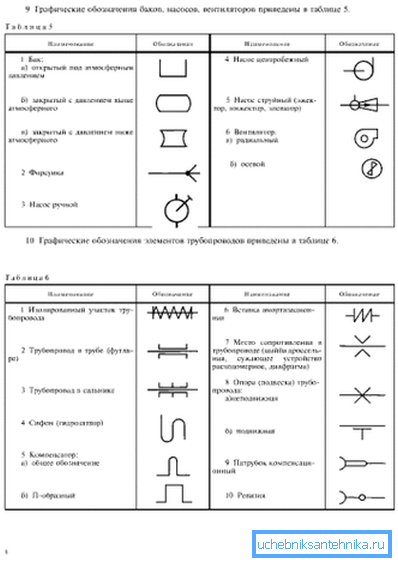

Legendsexempel
  • GOST 21.112-93 ägnas åt symbolerna för lyft- och transportutrustning.

Var uppmärksam! När man avbildar symboler av denna typ i ritningen måste man ta hänsyn till skalan.

Allmänna designguiden

Ventilationssystemet kombinerat med värmesystemet fungerar enligt följande princip:

  • varm luft levereras genom tilluftskanalen i rummen i huset;
  • genom avgasröret tas luft från lokalerna, frisk luft blandas från gatan och luftblandningen matas tillbaka till värmeenheten;
  • efter denna process upprepas.

Var uppmärksam! Sådana system är nödvändigtvis utrustade med ett filtersystem, ofta finns det en funktion av ytterligare fukt. Cirkulationsluft behöver ytterligare rening, eftersom den inte helt ersätts av färskt.

Filter - ett obligatoriskt element i varje ventilationssystem

I privat konstruktion i varje enskilt fall, utformning av värme, ventilation och luftkonditionering individuellt, men du kan formulera flera universella regler:

  • Tilluftskanalen är bekvämt placerad mellan golv. Speciellt detta alternativ är lämpligt för ramkonstruktionsteknik, rören kommer inte att uppta en enda centimeter ledigt utrymme i rummet. Med denna placering på 2: a våningen kommer varmluft från golvnivå och på 1: a - från taket;

Var uppmärksam! Man bör komma ihåg att varm luft kommer att strömma från elnätet, så det är oönskade att placera dem direkt över soffan, fåtöljet etc. Samtidigt är det oönskat att placera dem över gardinerna - det är osannolikt att någon kommer att vara glad att titta på de ständigt glidande gardinerna.

  • Om armerade betonggolv är det bättre att placera luftkanalerna i väggarnas hörn. Då kan de enkelt förklassas med ett tak på flera plan.

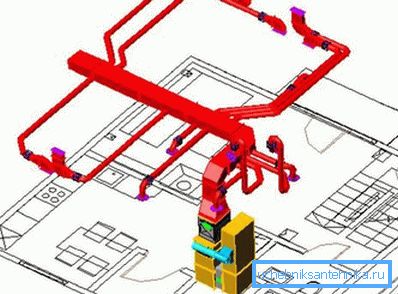

3D-modell av kanalen som ger varm luft

Det finns vissa funktioner i förhållande till placeringen av retur - avgasledningen.

Så kräver korrekt utformning av värme- och ventilationssystem att:

  • luften kom in i avgasröret på nedre våningen - på golvnivå. Faktum är att den uppvärmda luften kommer in i rummen ovanför, därför bidrar dess stängsel nära golvet till en mer enhetlig uppvärmning av rummet;

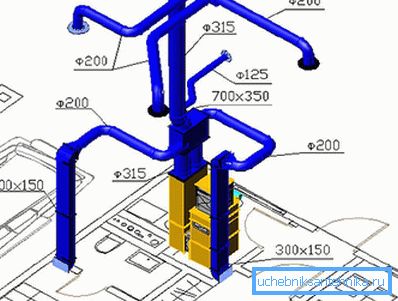

Luftkanal för kylluftintag
  • På 2: a och efterföljande våningar ska staketet göras nära taket - varm luft stiger och ackumuleras i denna zon, vilket inte spelar någon roll för en person;
  • Det är på denna kanal att det är vettigt att placera en spjäll för att reglera luftflödet, på vintern kommer det att hjälpa till att spara på elräkningar.
  • Särskild uppmärksamhet bör ägnas åt ljudisolering av luftkanaler i områden som gränsar till värmeanläggningen. Det kan vara meningsfullt att använda flexibla luftkanaler i dessa områden eller använda extern ljudisolering.
  • på sommaren kommer uppvärmning inte att fungera, så utblåsningsventilation måste ha takutlopp, under den varma årstiden kommer förorenad luft att tas bort genom den;
  • Friskluft från gatan kan utföras genom väggventiler.

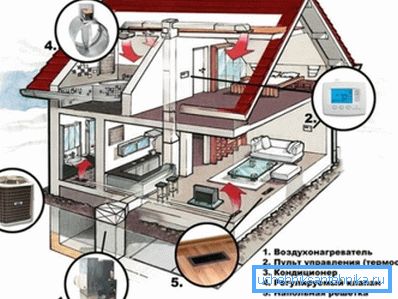

Så här ser systemet ut.

Separat måste du nämna värmekällan. Naturligtvis kan du använda installationen, arbeta på el, men sådana system kan knappast kallas ekonomiskt, och för hus är beroende av el inte det bästa alternativet.

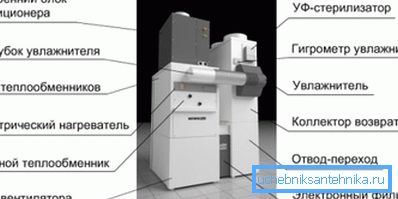

På bilden - ventilationsenheten

Därför används ofta installationer där värmeelementet är anslutet till en vanlig värmepanna (el eller fast bränsle - spelar ingen roll). Kostnaden för att driva sådana system är ca 20-30% lägre jämfört med konventionell vattenuppvärmning.

Var uppmärksam! Dessutom kan pannan samtidigt användas för varmvattenförsörjning och till exempel "varma golv".

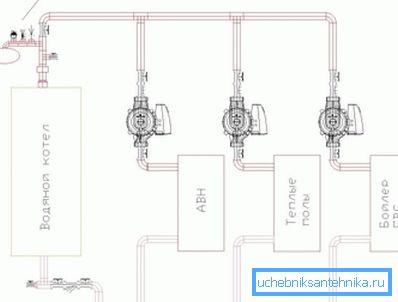

Vattenkokaren används inte bara för uppvärmning

Enkel beräkning av luftvärmesystemet kombinerat med friskluftsventilation

Här beror det givetvis mycket på hur luftcirkulationen är organiserad. Om till exempel endast delvis återvinning används så sparar det lite på el, eftersom värmaren inte behöver spendera energi för att värma luften vid en temperatur som är lika med gatan.

Å andra sidan är möjligheten till partiell återvinning inte alltid acceptabel utifrån hygienisk synvinkel, eftersom en del av den förorenade luften fortfarande kommer att ligga kvar i rummet. Men nollåtervinning, särskilt under den kalla årstiden, kommer att kosta ägare mycket, men luften kommer att garanteras vara ren.

Beräkningen av luftvärme kombinerad med ventilation utförs under antagandet att rumstemperaturen måste bibehållas. Inflödet bör inte lida av detta, det vill säga frekvensen av luftbyte i rummet bör också vara ett konstant värde.

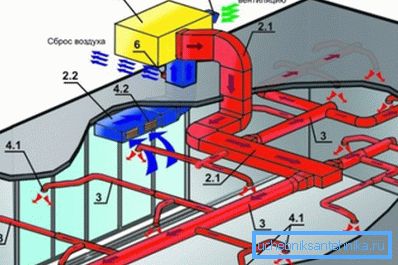

Luftflödet ska vara ungefär lika med avgasen

En mycket förenklad version av beräkningen ges som ett prov, men det är exempelvis lämpligt för privat konstruktion.

Hela beräkningen kan delas in i tre enkla steg:

  1. Det är nödvändigt att bestämma värmeförlusten i rummet. För att förenkla beräkningen är det lämpligt att använda en onlinekalkylator, vilket gör det möjligt att ta hänsyn till noggrannheter som den typ av glaspapper som installeras i lägenheten, klimatzonen, etc. Vid beräkning manuellt har många nybörjare svårigheter med detta,

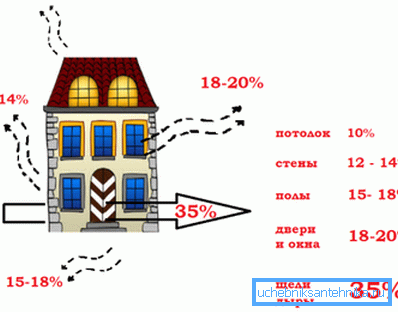

Huvudkällor för värmeförlust

Var uppmärksam! Korrektheten av denna produkt beror på värmarens förmåga att behålla önskad temperatur i lägenheten. Om resultatet till exempel underskattas, kan värmaren helt enkelt inte klara och du kan glömma komforten.

  1. Då måste du ställa in temperaturen som ska bibehållas i rummet och utloppstemperaturen (vid värmarens utlopp) och bestämma luftflödet under de angivna förhållandena. Beräkningen utförs enligt formeln

G = Qp / [τ (tg-tv)],

i denna formel används följande notation:

  • Qп - värmeförlust, beräknad vid föregående etapp, W;
  • c är luftens värmekapacitet, J / (kg • K), referensvärdet är 1005;
  • tg och tv - temperaturen på värmaren och temperaturen i rummet,? C.
  1. Bestämd av värmeförbrukningen, som kommer att behöva spenderas vid uppvärmning av denna luft, används formeln

Qn = G • c • (Tv-tn),

där tn är utomhusluftens temperatur,

Beräkningsexempel

Låt oss exempelvis utföra en enkel beräkning där uppgiften är att utföra beräkningen av värme och ventilation, förutsatt att de fungerar tillsammans.

Följande initialdata accepteras:

  • Dubbelglasfönster installeras i rummet, och glasytan är i procent 20% av väggområdet.
  • antänd utetemperatur på -30 ° C;
  • Det finns bara en vägg i rummet;
  • rumsutrymme - 20 m2;
  • huset bör ständigt bibehålla temperaturen vid +20 ° C, tillförsel temperaturen +50 ° C;

Beräkningen utförs enligt den rekommenderade metoden:

  • Värmeförlust för ett sådant fall är 2,26 kW;
  • luftflödet i ett sådant fall bör vara G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • värme för uppvärmning kommer att behöva Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Redan baserat på dessa data kan du välja värmaren med passegenskaper.

Sammanfattningsvis

Att bara designa ett ventilationssystem vid första anblicken kan tyckas enkelt - att lägga ett par rör och ta dem till taket. Faktum är att allt är mycket mer komplicerat, och i det fall där ventilation kombineras med luftvärme ökar komplexiteten i uppgiften bara, eftersom du måste säkerställa inte bara avlägsnande av smutsig luft utan också för att uppnå en stabil temperatur i rummen.
