Tillverkning av ventilation i ett privathus:

För privata och flera våningar bostadshus, industri och offentliga byggnader, skolor, daghem och medicinska institutioner, tillverkning av ett ventilationssystem fortsätter enligt samma princip och från samma material när det gäller metall. Huvuddelen av dessa konstruktioner består av luftkanaler, som tillverkas på speciella maskiner, huvudsakligen av galvaniserad stålplåt och aluminiumlegeringar. Sådana rör kan även tillverkas i små mängder på hantverksmässig väg.

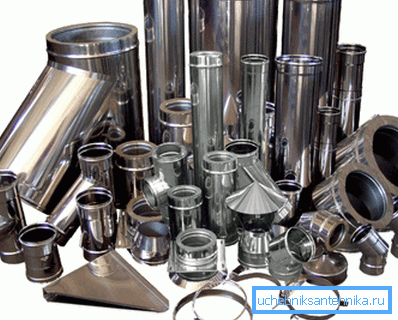

Förutom styva rör gör de även korrugerade rör, samt tillverkar tillförsel- och avgasparaplyer och slitsar, tees och hörnbeslag för varv. Allt detta nedan, och att hjälpa till - videon i den här artikeln.

ventilation

Obs. Ventilationssystem kan vara inlopp, avgas och inloppsutsläpp, som vardera kan vara antingen naturliga eller mekaniska (tvingade). Dessutom kan inlopps- och avgassystem vara av generellt eller lokalt syfte. Det andra alternativet används oftast i produktionen, eftersom priset på energikostnader i detta fall är mycket lägre.

Maskinverktyg

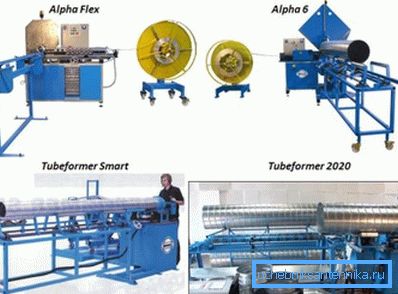

Tubeformer 2020 är en spiralformad kvarn tillverkad av det schweiziska företaget SPIRO (priset motsvarar produktkvaliteten) för produktion av stora luftkanaler, både för luftvägens behov och för tillverkning av polyuretanskumskal för gruvor och broar.

Tvärsnittet av tillverkade rör sträcker sig från 80 mm till 2000 mm, med väggtjocklek från 0,4 mm till 2,0 mm, men produktens längd är inte begränsad. Maskinen förbrukar 11kW, 3380V och 50Hz elektricitet.

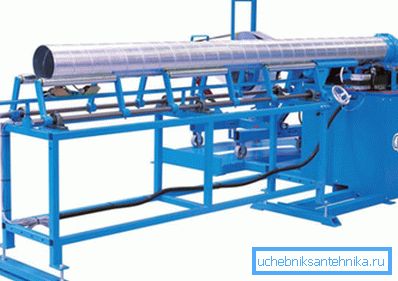

Tubeformer 1602 PRO är en spiralbaserad kvarn tillverkad av det schweiziska företaget SPIRO för tillverkning av stora luftkanaler, både för behoven hos luftutbyte och för tillverkning av polyuretanskumskal för gruvor och broar.

Tvärsnittet av tillverkade rör sträcker sig från 80 mm till 1600 mm, med väggtjocklek från 0,4 mm till 1,5 mm, men produktens längd är inte begränsad. Maskinen förbrukar 15kW, 3380V och 50Hz av el.

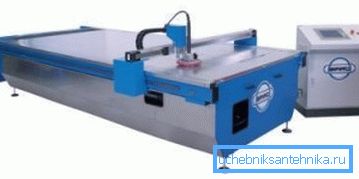

Plasmacutter Florett är en plasmaskärmaskin med ett brett sortiment av plåt som tillverkats av SPIRO och utrustad med ett datorstyrprogram som är anpassat med egna händer för att ge tredimensionell modellering av delar, i synnerhet paraplyer, slitsar och olika (runda, ovala, rektangulära) rördelar.

Skrivbordet på denna modell har 30001500 mm, på en gemensam yta på 39902140 mm, korsning, med en rörelsehastighet på 40 mm / min och en skärningsnoggrannhet på upp till 0,5 mm. Samtidigt AC Servo 4000I, 50 / 60Hz och 2,5kVA, och Plasma 60A, 230 / 400V, 3 Faser 11kVA, med en totalvikt på 780kg.

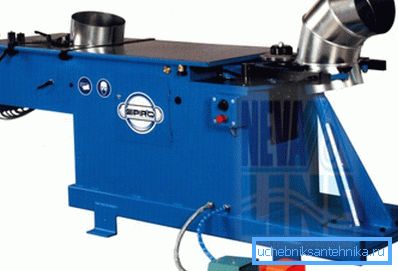

Gorelocker COMBI T, som i bilden ovan, är en maskin för tillverkning av segmentböjningar och andra beslag gjorda av det schweiziska företaget SPIRO och är inom detta område erkänt som ledare bland tillverkare av sådan utrustning.

Utloppsdiametern är 125 mm till 1250 mm med en väggtjocklek från 0,4 mm till 1,5 mm för svart stål, från 0,4 mm till 1,0 mm för rostfritt stål, från 0,4 mm till 1,5 mm för aluminium och från 0,4 mm till 1,25 mm för koppar. Strömförsörjningsparametrar 5kVA / 400V / 50Hz, 3 faser.

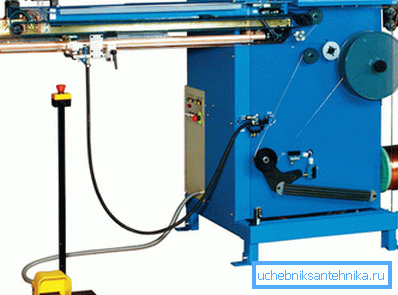

Stitchwelder 1000/1270/1540 är högkvalitativa sömssvetsmaskiner som tillverkats av det schweiziska företaget SPIRO och svetsade rör utan att skada den främre delen av metallen som bearbetades. Detta gör det möjligt att inte tillgripa hermetiska målningsprodukter.

Beroende på modifieringen av enheten 1000/1270/1540 kan längden av svetsen vara 50/1000 / 50-1270 / 50-1500 mm, överlappande 6/8/8 mm, med en metalltjocklek av 0,4-1,0 mm diameter ämnena 75-1000 mm. Diametern på koppartråden med ett cirkulärt tvärsnitt för svetsning är 2,0 mm och svetshastigheten är från 3 m / min till 1212 m / min (anvisningar för lägesval är anslutna).

Runda och rektangulära sektionen

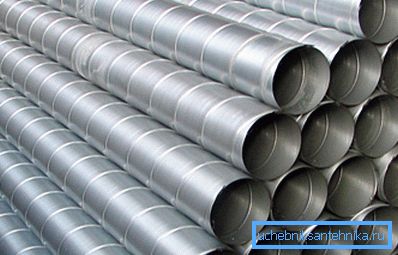

• Vid industriella företag är det i regel den cirkulära delen av ventilationen som används - tillverkningen av ventilationskanaler i detta avsnitt sänker det aerodynamiska motståndet vid transport av luft i kanalerna och också, väsentligt, minskar bullernivån väsentligt. Isolering av sådana produkter används inte alls, eller det är minimalt, vilket i båda fallen sparar företagets eller organisationens budget. Hanteringen av hela systemet kräver inte för kraftfulla motorer för fläktarna, därför observeras också den ekonomiska effekten från denna sida.
• Densiteten hos lederna hos sådana ventilationskanaler är mycket hög, vilket säkerställer minimal luftläckage, vilket reducerar värmeförlusten. Om ett företag som producerar sådan utrustning har en komplett uppsättning av alla maskiner (den här artikeln innehåller endast de viktigaste) kan du beställa ett system av all komplexitet.

• Den största fördelen med en rektangel över en cirkel är dess mindre höjd med samma tvärsnittsarea. Därför används produkter med en kvadratisk sektion oftast för installation i lågrum. Dessutom är en rektangel lättare att placera i en mindre dekorationslåda.

Obs. För installation av ventilation i ett privat hus används vanligtvis rektangulära luftkanaler, även om vissa element kan vara runt, till exempel att ansluta en köksfläkt med ventilationsfönster.

slutsats

Sammanfattningsvis kan vi säga några ord om tillverkningen av ventilationsgaller. De kan vara styva och justerbara, med en eller två rader louvers eller fönsterluckor. Tillverkad av plast, galvaniserat stål och aluminiumlegeringar.
