Shiber för ventilation: enhet, användningsändamål,

Vilken typ av armatur är en utloppsport? Vad används det för? Vad består grinden av och hur passar den in i ventilationskanalen?

Vad kan ersätta det? Låt oss försöka svara på dessa frågor.

Vad är det

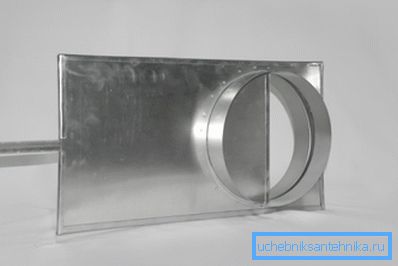

Före oss är den enklaste ventilen för justering och stängning av ventilationskanalen. Det är en platt ventil med en tjocklek av ca en millimeter, som vanligtvis tillverkas av galvaniserat stålplåt.

Spärren, beroende på portens storlek, kan röra sig längs två typer av guider:

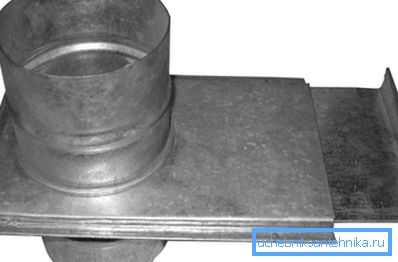

• Med en liten kanalkanal (upp till ca 250 mm) - i luckan.

• I kanaler med högre kapacitet fixeras ventilen med ett par vinklar. Sådana guider är lättare att rengöra från smuts; dessutom skapar de något mindre motstånd vid öppning och stängning av ventilen.

OBS: Oavsett vilken typ av guider som helst, blockerar ventilen inte kanalen ordentligt och säkerställer inte att det finns läckage i det öppna läget. Som ett resultat kan porten inte användas som en ventil för brand- eller nödventilation.

klassificering

Vad är portventilerna för ventilationssystem? Med vilka tecken kan de klassificeras?

Kanalform

En typisk industrikanal har en rund form. Anledningen är enkel: En rund sektion har ett maximalt område med en minsta omkrets. Som ett resultat är priset per linjär mätare av en kanal med en viss genomströmning minimal vid en fast väggtjocklek.

Lite mindre använda rektangulära lådor.

Vad är de för?

• I det här fallet är det mycket lättare att installera värmare som ger upphettad luft. De flesta av dem är kvadratiska eller rektangulära i form: Produktionen av vattenvärmare under ett cirkulärt tvärsnitt är helt enkelt inte tekniskt.
• Rektangulär kanal är lättare att gömma sig bakom ett falskt tak eller en falsk vägg. Med samma avsnitt som rundan kan den uppta mindre lagringsutrymme.

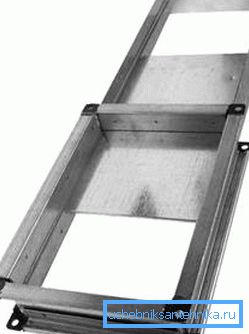

Som du kan gissa är portventiler tillverkade för båda typerna av luftkanaler. I det första fallet är de monterade på socklarna med deras efterföljande packning; i det andra används flänsade anslutningar.

Vinkeln mot kanalens axel

En typisk grindventil stänger kanalen, skär den i 90 graders vinkel mot längdaxeln. Även vid relativt låga luftflöden blir en delvis sluten ventil, som orsakar turbulens, en källa till starkt ljud. Det är därför det inte används för att justera tvärkanalen.

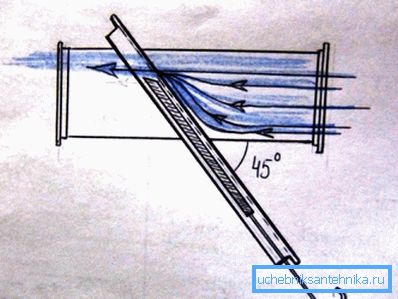

I systemen för pneumatisk transport är emellertid ofta ett behov av en partiell begränsning av kanalens patency. I detta fall används en sned grind som skär genom flödet i en vinkel av 45 grader.

Dess form gör att du kan döda två fåglar med en sten:

• Bullernivån reduceras avsevärt på grund av mindre turbulens på hinderet.

• En mer exakt justering av kanalkapaciteten blir möjlig: en ventil som kompenseras av ett fast värde betyder en mindre procentuell förändring i levande sektionen.

montering

Hur man installerar en grindventil med egna händer? Mer exakt vad förseglar anslutningen? Instruktionen finns ganska förutsägbart i SNiP 3.05.01-85 Interna sanitära och tekniska system.

Flänslös anslutning

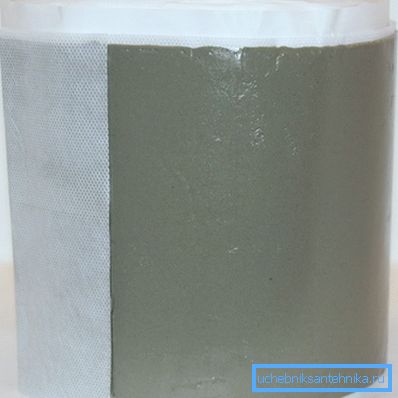

Dessutom förseglas tätning av socketfogar med silikon tätningsmedel. SNiP förbjuder inte deras användning: efter listan över rekommenderade material föreskrivs möjligheten att använda tätningsmetoder som inte ingår i denna lista.

 Flänsanslutning

För flänsanslutningar specificerar SNiP specifikt vissa funktioner i aggregatet.

• Suspensionen eller stödet som håller fast kanalen bör inte falla på flänsen.

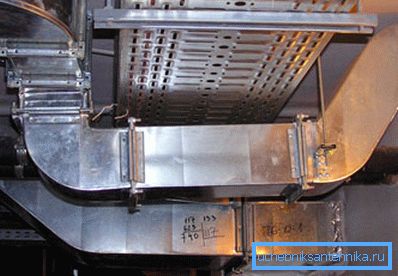

• Alla bultar måste vara placerade på ena sidan av flänsen.

• Om flänsen är horisontell ska bultarna vara ovanpå varandra, muttrar borde vara på botten.

Kommentar: Denna rekommendation är relaterad till vanlig säkerhet. En bult är tyngre än en mutter och, om den faller från en höjd, kan orsaka allvarligare skador.

alternativ

Dessa inkluderar många spjäll och ventiler, som skiljer sig både i de utförda funktionerna och i anordningen.

Brandventiler är utformade för att snabbt stoppa naturlig eller tvungen ventilation i händelse av brand, liksom tvärtom för en massiv tillförsel av luft till evakueringsvägarna för människor.

Beroende på utgångsläget är ventilerna utsedda:

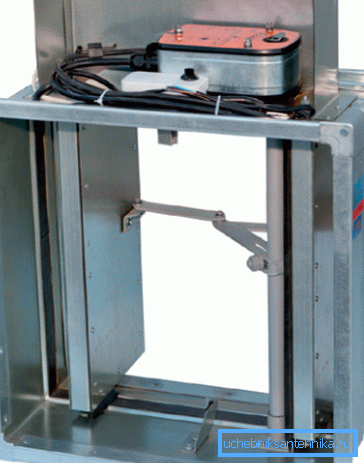

• Normalt öppen;
• Normalt stängd
• Dubbelverkan.

För att aktivera ventilen kan användas:

1. Solenoid och recoil kombinationer. Magnetventilen kan öppna ventilen; stäng den håll i öppet och stängt läge, motverka returfjädern; ansvarig för låsens funktion, släpp ut ventilen.
2. Smältlås komplett med fjäder. Ventiler med ett sådant arbetsschema är billiga, men de kan bara en enda aktivering.
3. Servo med motor och växellåda.

Dessutom används i stället för sneda grindar gasventiler med manuell eller elektromekanisk ställdon.

slutsats

Vi antar att vår bekanta med den nya typen av ventilationsutrustning ägde rum. Som vanligt kommer videon i den här artikeln att erbjuda läsaren ytterligare ämnesinformation.

Lycka till!
