Passporten i ventilationssystemet: syftet med mottagandet,

Vad är certifieringen av ventilationssystem? Vilka är kraven på ventilation enligt gällande regler? Vad ska passventilationssystemet vara för SNIP?

Låt oss försöka svara på dessa frågor.

Vad är det

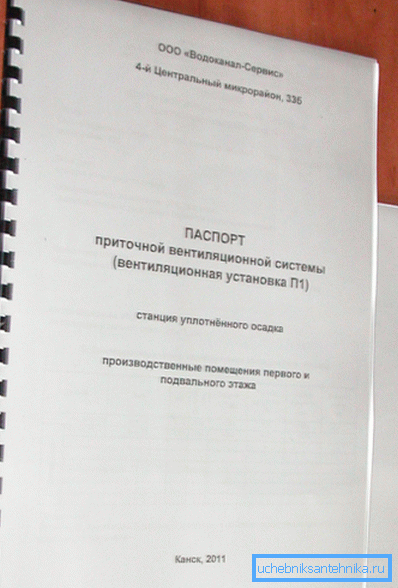

Ventilationen i ventilationssystemet är ett dokument som fastställer den rättsliga rätten för driftsättning. Han bekräftar att hela arbetscykeln - utarbetandet av projektet, installationen av utrustning och dess idrifttagning - genomfördes i full överensstämmelse med gällande lagstiftnings- och teknisk dokumentation (se även artikeln "Takventilation" är ett enkelt men viktigt steg i hemförbättring).

Vad är det för?

1. För officiell registrering av inköpt utrustning. Även om luftenheten eller ett annat ventilationselement köps utomlands och inte har inhemsk certifiering, kommer ventilationspasset att intyga att det uppfyller gällande krav.
2. Att argumentera för din position i några tvister med tillsynsmyndigheterna. Till exempel, vid byggrök, kommer ägaren alltid att kunna bevisa att den inte kunde ha orsakats av funktionsfel eller ofullständig ventilationsutrustning.

Viktigt: Även om du har alla certifikat för utrustning som överensstämmer med nationell GOST, får du bara ett pass av ventilationsenheten på grundval av en uppsättning test.

Regelverkan

Vilka krav måste ventilationssystemet själv möta? Hur ser hennes tester ut? Merparten av den information vi är intresserade av finns i SNiP 3.05.01-85.

Krav på ventilations- och luftkonditioneringssystem

Luftkanaler installeras i enlighet med projektet, oavsett om entreprenören har den utrustning som behövs för installationsarbetet på önskad höjd och den valda tekniken. Enkelt uttryckt, förklarar att ventilationskanalen har förskjutits på grund av bristen på byggnadsställning av den önskade höjden berör inte någon.

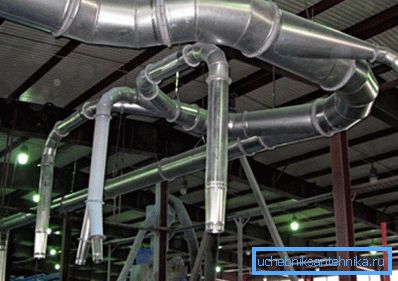

Om luftkanalen transporterar luft med hög luftfuktighet, ska det inte finnas några längsgående sömmar i dess nedre del. Områden där dagg faller läggs med en sluttning till dräneringen. lutningen bör tas lika med 1 - 1,5 cm per linjär meter längd.

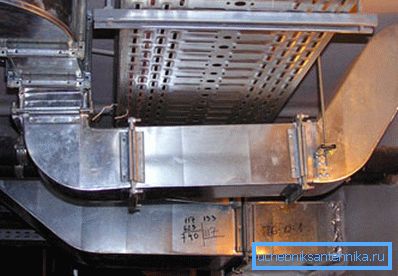

När flänsförbindande delar av packningen på flänsarna kan skjuta ut, men inte inuti. Packningsmaterialet regleras beroende på temperaturförhållandena:

  Viktigt: Om produktionsförhållandena innefattar transport av luft mättad med syraångor används syrafast gummi eller plast som packningar.

För flänslösa fogar förhandlas också listan över tätningsmaterial beroende på villkoren:

Alla bultar på flänsarna måste spännas fast. Muttrar är placerade på ena sidan av flänsen. Med flänsens vertikala orientering är deras läge inte reglerad; med horisontell orientering rekommenderas att muttrarna placeras på botten.

Kanalfästpunkterna (hängare eller stöd) kan vara placerade:

• Med flänslös anslutning och största storlek (diameter eller sida) mindre än 400 mm - med ett maximalt steg på 4 meter.
• Med flänslös anslutning och största storlek på mer än 400 mm - i steg om 3 meter.
• Med flänsanslutning och största storlek på 2000 mm - i steg om 6 meter. I detta fall ska inte suspensioner och förlängningar fästas direkt på flänsen.
• Med en vertikal orientering av kanalen - i steg om högst 4 meter.

Nuance: När golvets höjd är mindre än 4 meter är den vertikala kanalen fixerad i taket. Den högsta tillåtna avvikelsen från vertikalen är 2 mm per linjär mätare.

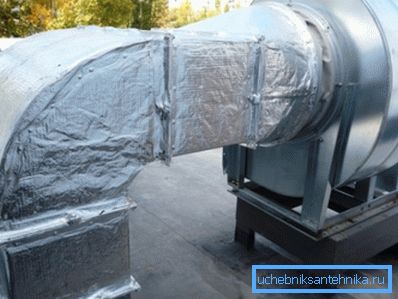

Luftkanalerna är anslutna till fläktarna med flexibla insatser, med undantag för överföring av vibrationer. I regel används glasfiberhylsor i denna kvalitet. Vibrationsinsatser installeras under installationen i sista svängen, omedelbart före provningen.

Vid montering av den vertikala klockformade kanalen ska socklarna vända uppåt. Hampsrör impregnerad med asbestcementlösning med kaseinlim används för att täta sockeln. De återstående kaviteterna är fyllda med asbestcementmastik.

Efter att mastiken har härdat, klibbes fogen med en trasa och målas med oljemålning. Radialfläktar är fästa på fundamenten och antivibrationsbaserna med förankringsbultar. Samtidigt är inte vibrationsisolatorn själva fäst på golvet; men när de är installerade på metallbearbetningen är det nödvändigt att fixera.

Spalten mellan sugmunstycket på den radiella fläkten och dess pumphjul får inte överstiga 1% av hjuldiametern. Den radiella fläktens axel ska vara strikt horisontellt. Vertikal orientering är endast nödvändig för fläktar monterade på byggnadens tak.

Vid montering av fläktarna måste elmotorn och pumphjulet strikt anpassas. Vid användning av remkugghjul monteras remskivaxlarna parallellt. Motorskidor monteras horisontellt, nivå och berör hela planets botten.

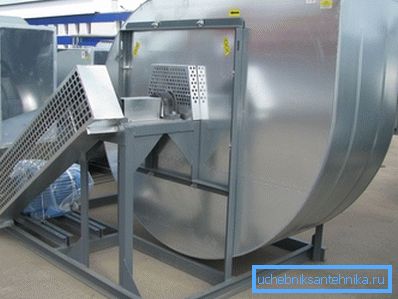

Kopplingar och bälten mellan elmotorn och fläktens arbetsdel skyddas av skyddshöljen. Skyddad av ett metallnät med en maskstorlek på högst 70x70 mm och fläktens sugmunstycke, ej ansluten till kanalen.

Industriella luftvärmare och luftkonditioneringar installeras strikt horisontellt och monteras på gummitätningar; deras skrov och huvudaggregat monteras med en remsa av gummi 3-4 mm tjock. Instruktionen är utformad för att förhindra överföring av vibrationer till byggnadens väggar och annan utrustning.

Ventilationsventilerna ska öppna och stänga med minimal ansträngning så att de enkelt kan vridas med egna händer utan hävstång och verktyg. I stängt läge ska ventilerna passa snyggt till stoppen.

Testkrav

Som vi kommer ihåg innebär certifiering av ventilationssystem deras provning.

Hur utförs de?

• Ventilationssystemens konstruktion och skick kontrolleras för att de uppfyller arbetsdokumentet och kraven ovan.
• Kontrollerad för täthet dolda områden av luftkanaler.
• All utrustning som har egen drivning, spjäll och ventiler kontrolleras vid tomgang.

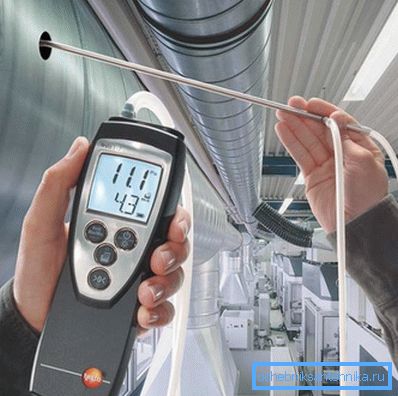

• För fans kontrolleras de för överensstämmelse med deklarerade passdata (varvtal, luftflöde, genererat tryck).

• Effekten av luftutbyte som helhet och dess överensstämmelse med projektet utvärderas. Certifiering av ventilation kräver bland annat verifiering av naturlig luftcirkulation.

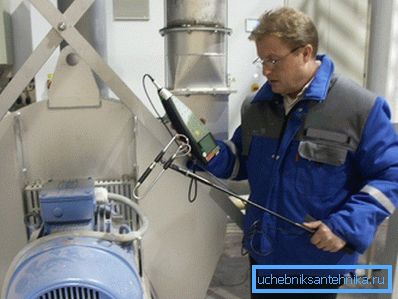

• Bullernivån mäts vid flera designpunkter i rummet.

Den maximala avvikelsen från konstruktionsluftflödet, som inte stämmer med att få ett pass till ventilationssystemet, kan vara + 10%, förutsatt att luftflödet till lokalerna är tillräckligt.

form

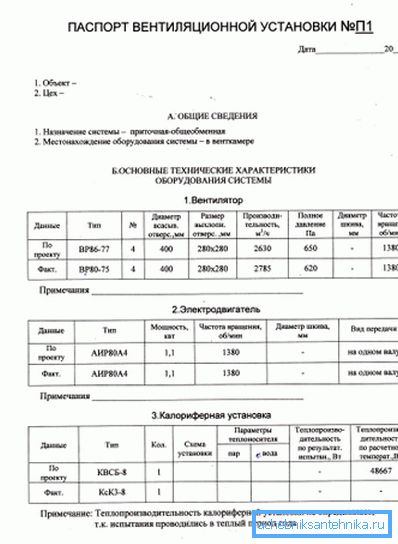

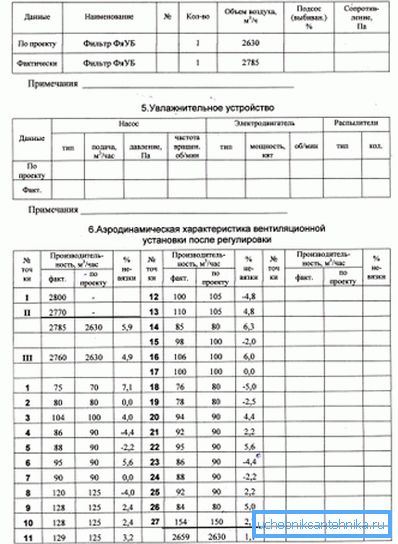

Vilka data ska innehålla ett pass till ventilationssystemet? Svaret finns i bilaga 2 till samma SNiP 3.05.01-85.

Allmän information

• Objektet och dess läge.
• Syftet med ventilationssystemet och placeringen av utrustningen.

Egenskaper hos utrustningen

För fansen anges:

1. Typ.
2. Pumphjulets diameter.
3. Luftflöde
4. Totalt tryck
5. Rotationsfrekvens
6. För enheter med en remdrivenhet - remskivans diameter.

För elmotorer:

1. Typ.
2. Ström.
3. Rotationsfrekvens
4. Typ av överföring.
5. Skivdiameter (om tillgänglig).

För uppvärmning och luftkonditionering utrustning:

1. Typ.
2. Cirkulation av kylvätskan och luften.
3. Typ av kylvätska.
4. Testresultat av värmeväxlare för arbetstryck.

För filter:

1. Luftflöde
2. Procentandelen av fångst.
3. Motstånd mot luftflöde.

För luftfuktare:

1. Typ.
2. Luftflöde
3. Tryck före sprutan.
4. Motorens rotationshastighet och pumphjulspray.
5. Dess typ och kraft.

Dessutom anges kanalens sektioner, den faktiska luftflödet och dess överensstämmelse med projektet i passet.

Kostnaden för certifiering av ventilationssystem börjar från 3-4 tusen rubel och av uppenbara skäl beror starkt på systemets komplexitet. Vissa organisationer föredrar att utvärdera sitt arbete på området i det ventilerade rummet. I detta fall varierar priset från 50 till 100 rubel per kvadratmeter.

slutsats

Vi hoppas att vi kunde svara på alla frågor som har ackumulerats i läsaren (se även artikeln "Ventilationsventil - visningar och funktioner").

Som alltid kan en viss mängd ytterligare tematisk information hittas i videon i den här artikeln. Lycka till!
