Naturlig ventilation av stugan: grundläggande information om

Förutom de viktigaste kommunikationerna i bostadshus, bör ett luftväxlingssystem tillhandahållas för att förbättra mikroklimatet. Ett speciellt tillvägagångssätt kräver en stuga ventilation, eftersom byggnader av denna typ är oftast uppförda med användning av stenmaterial som inte tillåter luft att passera genom. Det mest ekonomiska alternativet är att cirkulera flödet naturligt.

Systemets främsta fördelar

När utbytet av luftmassor sker på grund av tryckskillnaden har enskilda utvecklare möjlighet att spara ekonomiska resurser. Även om sådana system är något sämre i effektivitet mot sina mekaniska motsvarigheter, kan de under normala förhållanden användas säkert.

Med hänsyn till deras fördelar kan du förstå de fulla fördelarna:

• Brist på driftskostnader gör att du kan spara på en lång tid.
• Det låga priset på grundelementen ger möjlighet att ordna billiga system.
• På grund av frånvaro av komplex utrustning reduceras risken för en olycka praktiskt taget till noll.
• Tillräcklig effektivitet vid arbete under normala förhållanden, då det inte finns något behov av för aktiv luftbyte.

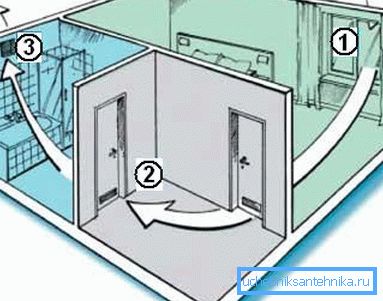

Hjälp! SNiP 2.08.01-89 poäng ger det enklaste systemet: luftflödet går in i rummen genom luftventiler, ventiler, fönster och avlägsnas genom huvor i sanitära anläggningar och kök.

Inledande beräkningar med exempel

Innan du gör ett projekt av ventilation av stugan, är det nödvändigt att göra preliminära beräkningar. Med hjälp kan du bestämma önskad mängd luftflöde och dess utmatning från hemmet. Som exempel, ta en bostadsbyggnad, vars rumsrum presenteras i bordet. Takhöjd är 3 m.

1. Den mängd luft som krävs för bostadsfastigheter bestäms. Kök och sanitära anläggningar beaktas inte. Det visar sig således: (20 + 24 + 30 + 16 + 18) x3 = 324 kub. m / h

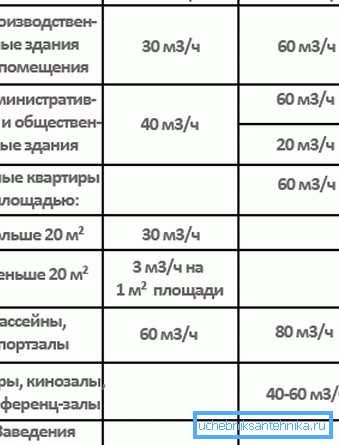

2. Beräknar luftmängden med tanke på de boende som bor i huset. På en person konsumerar i genomsnitt 30 cu. m / h I vårt fall, 5 familjemedlemmar. I samband med detta går: 305 = 150 cu. m / h
3. Beräknar huven i tre rum. Eftersom resultatet av den andra punkten är mindre tar vi den första som utgångspunkt. Procentandelen kommer att se ut så här: kök - 60, badrum - 25, toalett - 15. De slutliga uppgifterna presenteras i tabellen.

OBS! Ventilation i stugan i stugan beräknas separat, eftersom det beror på vilken typ av utrustning och dess egenskaper. Experter rekommenderar att du installerar en backupluftsbyte.

Lite om design

Innan grundelementen installeras måste alla minsta detaljer beaktas. Utformningen av stugan ventilationen börjar med formuleringen av grundläggande uppgifter och utvecklingen av ett generellt system. Efterföljande skisser kommer att bidra till att klargöra placeringen av enskilda noder, liksom rutning av vägar.

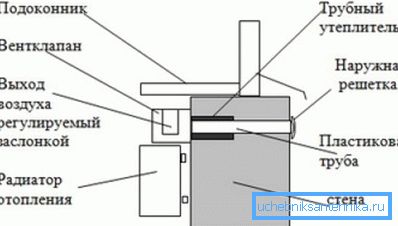

Luftinflödesanordning

För att säkerställa flödesflödet av hög kvalitet installeras speciella ventiler på fönster eller väggar. Med hjälp kommer luftmassorna direkt från gatan till bostaden. Vidare flyttar de genom andra ventilationsgaller till andra rum.

Ventil installationsprocessen

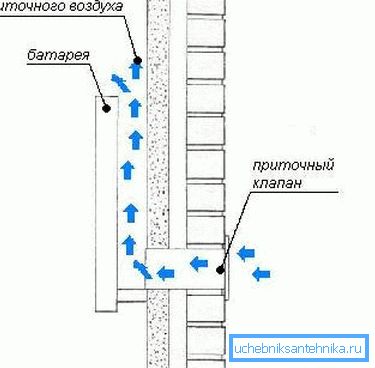

Vägg- och fönsterinloppsprodukter behöver inte anslutas till elnätet. Efter installationen släpper de inte in i ljudet och olika föroreningar. För bättre värmebehandling i rummet rekommenderas att man monterar elementet bakom värmeelementet så att den inkommande luften kan värmas upp.

Installationen av inloppsventilen är ganska enkel, så de är ganska realistiska att utföra självständigt. Hålet är tillverkat med hushållspunch och borr. När du har infört enheten i inredningen är det nödvändigt att utföra isoleringsoperationer.

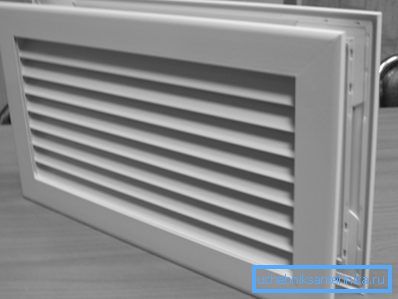

Installation av överföringsnät

För att tillåta luft att cirkulera fritt mellan rummen, sätts speciella galler in i sidplanen, som har bra ljudisolering. De kan byggas in i dörrar eller väggar. Installera dem längst ner, då kan du uppnå bra luftutbyte.

I dörren eller väggen skärs ett hål som motsvarar storleken på den förvärvade galleren. Dina delar sätts in direkt i den förberedda öppningen från varje sida. Fastsättning utförs med hjälp av skruvar.

Skapa ett huva system

Naturlig ventilation är den enklaste lösningen, men kräver noggrann överensstämmelse med reglerna, annars fungerar systemets ineffektiva funktion. Ju mindre fel som görs under installationsprocessen desto bättre fungerar strukturens nätverksnät.

Vanliga misstag

• Felaktig placering av ventilationsgaller ger en signifikant minskning av systemeffektiviteten.. Högst 10 cm ska hämtas från taket, så att luften inte stagnerar under drift.
• Ventilationsröret installeras ofta i otillräcklig höjd för korrekt funktion.. I detta fall är det en liten tryckskillnad.
• För många viklingar i bypass-kanalen leder till reducerad tryckkraft. Om ett ventilationssystem för naturlig luftutbyte byggs, ska avgasledningen ske så rakt som möjligt.

Pipeline placering

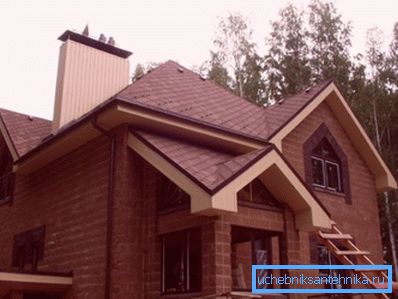

När ventilation utförs i stugan med egna händer på ett tidigare förberedt projekt, så är elementen oftast gömda i speciella kanaler, som är problematiska i den färdiga strukturen. Denna metod anses vara den mest föredragna när det gäller estetik. Om så är nödvändigt kan röret hållas utan att gömma sig.

Fixeringselement

Systemets komponenter kan sättas på olika sätt. Den slutliga versionen beror på produktens dimensioner och sektionens form. Följande är de grundläggande metoderna för att fixa nätverksfragment.

Självklart finns det andra tekniker för installation, men dessa har visat sig från bästa sida.

• Luftkanaler med rektangulära och kvadratiska sektioner är som regel monterade med crossheads och specialpinnar som begränsar rörelsen. Deras pris är lågt.

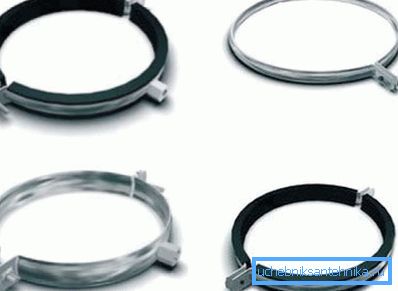

• Fixering av cirkulära rörledningar utförs ofta med hjälp av stift och klämmor. De kombineras med bultar. Det här alternativet är ganska tillförlitligt, så det är mycket vanligt.
• Ibland används hälar i par med perforerat band, men den här metoden har många negativa punkter. För det första finns det ljudeffekter. För det andra ökar risken för läckage. För det tredje bildas otillräcklig styvhet.

Komplettera! Det sista av dessa alternativ är billigt, så det används mer för att fixera tillfälliga kanaler, inte avsedda för en lång period av drift.

Som en slutsats

Speciellt för enskilda utvecklare presenterades en träningsinstruktion, som ger information om hur naturventilationen av stugan kan ordnas. Ett sådant system kan skapas med minsta kostnader på kortast möjliga tid, speciellt om det finns minst en liten erfarenhet inom byggbranschen. Som en extra fördel rekommenderas att du använder videon i den här artikeln.
