Naturlig väggventilation med inloppsventiler och yttre rör

Ibland är det nödvändigt att skapa ett enkelt luftväxlingssystem i en bostad eller ett hus som kan fungera under normala förhållanden. Det enklaste alternativet är att ventilera genom väggen med hjälp av specialventiler som arbetar i en riktning och ett yttre rör. Denna metod är endast tillåten för rum med normal drift.

Fördelar och nackdelar med förfarandet

Att bestämma om ett sådant luftväxlingssystem ska skapas är att man måste överväga alla fördelar och nackdelar, då valet blir det enklaste att göra. Slutsatser bör dock fattas på grundval av de befintliga villkoren, för det är faktiskt en alternativ version av ett konventionellt nätverk i en enklare version.

Uppräkning av meriter

Den viktigaste fördelen med att organisera sådan luftväxling är ett relativt lågt pris. Alla nödvändiga föremål är ganska billiga, så du kan undvika höga kostnader.

Andra positiva egenskaper för ventilation av denna typ anges nedan:

• Systemets huvuddelar är små, Därför bryts inte de estetiska egenskaperna hos lokalerna.
• Under installationen behöver du inte minska takets täthet, eftersom när du installerar röret, görs inte utklipp i taket.
• Möjligheten att göra installationen arbetar med egna händer är ett bra sätt att spara ekonomiska resurser.
• På grund av frånvaron av komplexa element reduceras installationstiden betydligt..

Negativa poäng

• Beroende på driften på väderförhållanden och andra faktorer minskar effektiviteten något, men det här löses genom att en fläkt installeras.
• Behovet av att borra på flera ställen på något sätt komplicerar arbetet.
• Vid dålig installation kan problem med vattentätning uppstå.

OBS! När ventilation genom en vägg i ett privathus är ordnat med hjälp av inloppsventilationsventiler och ett externt rör, beror verktyget på det material som används för byggandet av byggnaden.

Producerade beräkningar

Även ett sådant enkelt ventilationssystem måste noggrant beräknas, för att ge rum med frisk luft är det nödvändigt att veta hur många element som används för tillflöde av arbetsmiljön och kapaciteten för kapaciteten hos huven.

Därefter överväger vi hur man gör preliminära beräkningar på området med exempel på en bostadsstruktur på 69 m med en takhöjd på 250 cm.

1. Det första steget är att bestämma den ungefärliga volymen av hela bostaden. För att göra detta, multiplicera längden, bredden och höjden. Resultatet ska vara: 6x9x2.5 = 135 cu. m.
2. Baserat på de erhållna uppgifterna kan du beräkna antalet inloppsventiler. Till exempel om bandbredden av element är 40 kubikmeter. m / timme, då går: 135/40 = 3,375? 4 stycken.

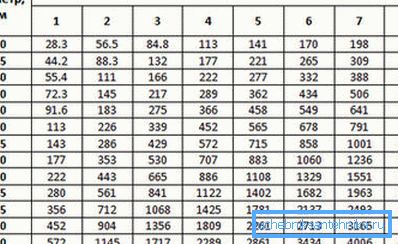

Svara! För en kvalitativ uppdatering av luften i det presenterade objektet behöver du bara installera 4 ventiler. Baserat på ovanstående beräkningar bestäms avgasrörets diameter.

Inloppsapparater

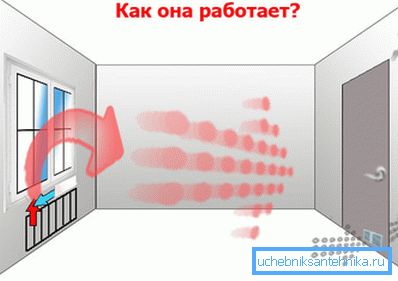

I samband med tillkomsten av moderna material började strukturerna bli mer hermetiska, vilket ledde till att ett annat problem var förknippat med en minskning av luftintaget.

Om tidigare hus och lägenheter kunde ventileras utan ytterligare tillströmning, har situationen ändrats. Det är särskilt svårt att andas in i en bostad om plast används som basmaterial.

Om funktionalitet

Färdiga produkter för luftintag från gatan kan helt förhindra penetration av damm, insekter och alla slags ljud. Efter installationen i lokalerna förekommer inte utkast. Tillförselanordningen påminner om luftreduceraren, vilket sänker flödeshastigheten.

Det är extremt enkelt att kontrollera inloppsventilen, eftersom den är utrustad med ett bekvämt handtag och för att stänga kanalen. Den synliga delen passar perfekt in i rummet. Att vara från utsidan, förstör inte intrycket av byggnadens fasad. Under operationen behöver inte spendera ekonomiska resurser.

Detaljer om enhetens produkter

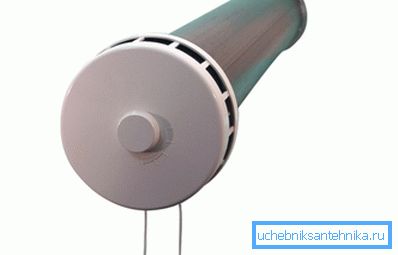

Elementet med luftens kapacitet är ett litet plaströr, vars diameter kan variera avsevärt. Insidan är isolering, vilket hindrar penetration av ljud.

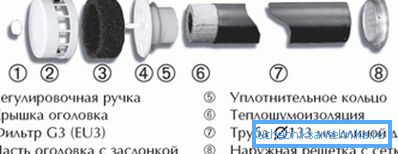

Nedan är du inbjuden att lära känna strukturen på produkter av denna typ.

• Plastkanalen är en grundläggande komponent, eftersom det är genom det att luften kommer in i rummet.
• Justeringsknappen är placerad på insidan. Med hjälp kan du blockera kanalen.
• Filterelementet tillåter rening av inkommande strömmar från dammpartiklar.
• Det inre fragmentet av huvudet, utrustat med en ventilationsflik, är huvudbegränsaren.
• O-ringen är utformad för att förbättra tätningen mellan produktens delar.
• Isoleringsmaterial ger möjlighet att skydda interiören mot ljud och andra effekter.
• Utomhusgitteret skyddar strukturen från nederbörd.
• Myggnätet inuti det tillåter dig att helt förhindra inträde av insekter.

Varning! Längden på plasthylsan kan variera mellan 40 och 100 cm i steg om 10 cm. Därför bör väggtjockleken avrundas till dessa värden när man väljer det. Den överskjutande delen är enkelt trimmad.

Monteringsarbete

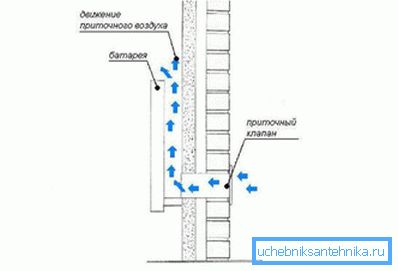

Först och främst väljs en lämplig plats för installationen av elementet på sidplanet som gränsar till gatan. Funktionshuvudet ska ha direkt åtkomst, annars är det problematiskt att utöva kontroll. Det bästa alternativet är att installera nära radiatorn så att den inkommande luften kan värmas upp.

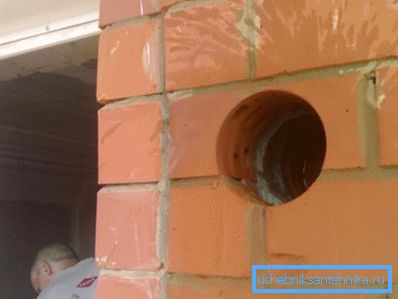

Efter att ha valt en acceptabel plats, fortsätt direkt för att göra hål. Om väggarna är trä, använd sedan vanligt borr och borra. I andra fall utförs diamantborrning med ett specialverktyg. När du öppnar enheten rekommenderas att du gör en liten sluttning mot gatan för kondensatdränering.

En plasthylsa av önskad storlek sätts in i det färdiga hålet. Ett ventilationsgaller monteras på utsidan, och en funktionell spets sätts in från insidan. Vid fixering av elementen används små bultar med vilka strukturen ökar styvheten.

Installation av avgasrör

När avgasventilation genom väggen till gatan är ordnad, är det möjligt att minska arbetets arbetsmoment, eftersom det inte finns något behov av att röra golvet och taket. Dessutom kan rörets längd minskas genom att flytta bort från åsdelen.

Processen för montering av systemet presenteras nedan.

1. Förmarkering appliceras på väggytan för att göra det enklare att skära ett hål. Det rekommenderas att placera öppningen i närheten av taket för maximal dragkraft.
2. Med hjälp av ett speciellt verktyg är snyggt snitt. Därefter sätts hörselelementet in i det. På insidan är en backventil installerad för att skydda mot yttre påverkan.

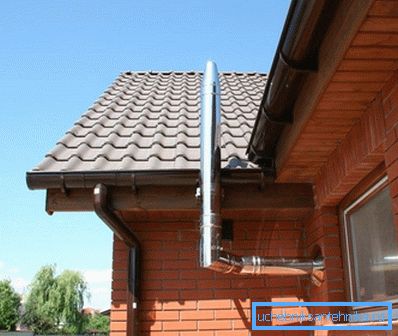

3. Från gatan till det fasta hörnet fästs följande fragment - ett rakt rör. Den är fastsatt med speciella klämmor. En deflektor installeras på toppen, vilket förhindrar att nederbörden kommer in i insidan.

Var uppmärksam! Vid montering av avgasröret rekommenderas att försegla vid lederna, annars kan det inte vara möjligt att uppnå den mest effektiva urladdningen av avluft.

Om intern cirkulation

För att passera strömmar från ett rum till ett annat används speciella galler. Installera dem på dörren eller inbädda i väggen kan du uppnå fri rörlighet för luftmassor. Detta är nödvändigt i fall där du vill hoppa över tilluften till huven.

För att sätta in ett element i en dörr eller vägg, bör du göra en snitt som motsvarar arbetsdelarnas dimensioner. När du har tagit bort ett onödigt fragment måste du sätta in huvudramen direkt i öppningen. Fixering utförs med skruvar som är stängda av frontpanelen.

Ytterligare information

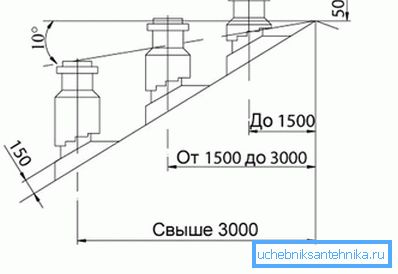

• Ventilationsröret måste skjuta ut så att vinkeln mellan åsen och dess övre del inte överstiger 10 grader, annars kommer dragkraften att minskas avsevärt.
• I de inre delarna av kanalerna, liksom på ett avstånd av fem centimeter från dem, får man inte placera kablar, gasledningar och andra delar av kommunikationssystem.
• Passage bör utföras till huven, även med slutna innerdörrar, och inte i alla fall måste du installera gallor. Det räcker att lämna ett mellanrum under 1,5-2 cm bredd.
• För svag ventilation av bostadsutrymmet tillåter inte en hög miljöskyddssäkerhet, särskilt om material som baseras på plast, formaldehydhartser etc. användes i efterbehandling.

rön

Denna instruktion ger en uppfattning om hur ventilation i bostaden görs inte genom taket, men direkt genom väggen. Med det här alternativet förenklas inte bara arbetet på enheten, men det finns också möjlighet att spara på råvaror, eftersom längden på utmatningsröret kan minskas avsevärt. Videon i den här artikeln återspeglar ytterligare information.
