Luftkanaler för ventilation - vyer, egenskaper och

Viktiga delar i alla ventilationssystem är väl valda luftkanaler. Deras huvuduppgift är att säkerställa flödet av frisk luft in i rummet och ta bort avfallet. Effektiviteten hos ventilationssystemet beror först och främst på korrekt beräkning av rördiametrar och tvärsnittsarea hos kanalerna. Idag kommer du att få reda på hur luftrörsrör för ventilation skiljer sig från andra, vilka material används för olika typer och hur de installeras.

Moderna naturliga och mekaniska ventilationssystem för lokaler har vanligen bara en kanal för avlägsnande av avgaser. Samtidigt bör frisk luft flöda ohindrad genom läckor och sprickor i dörr- och fönsterblock, samt genom speciella tekniska öppningar.

En annan sak - tillförsel och avgasventilation, vilket kräver beräkning och installation av två separata kanaler utformade för friskt luftflöde och förorenad produktion.

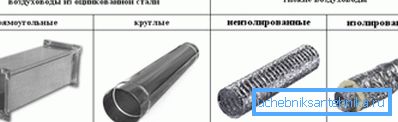

Typer av kanaler

Det finns ingen svårighet idag att köpa delar av ventilationssystem, eftersom tillverkare erbjuder sina produkter inom ett brett sortiment. På grund av detta är deras pris acceptabelt för de flesta köpare.

Därför måste du, när du väljer en kanal, uppmärksamma designens egenskaper hos den byggnad som den köps för. Nedan följer vi flera kriterier som hjälper till att förstå klassificeringen av utrustning.

utformning

Luftkanaler kan vara:

material

Idag används olika material för produktion:

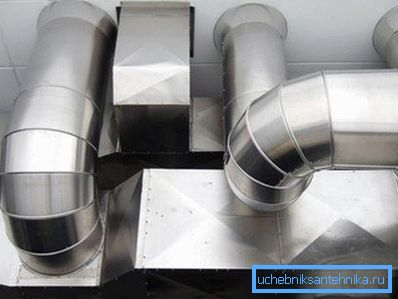

1. metall - rostfritt eller galvaniserat stål, aluminiumlegeringar. Elementen är mycket hållbara, de uthärdar brand och korrosiva formationer. Deras installation orsakar inga speciella problem, produktens livslängd är lång.

Den lägsta kostnaden för galvaniserade stålkanaler i denna kategori, samtidigt, aluminium och rostfritt stål kommer att vara mycket dyrare för kunderna. Detta var den största efterfrågan på galvaniserade rörprodukter.

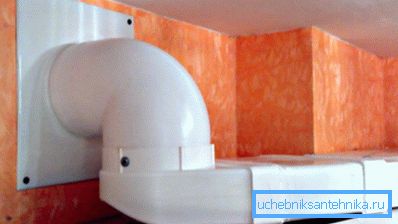

1. plast, eller ganska högkvalitativ polypropen, kännetecknad av låg kostnad och låg vikt. Elementen är slitstarka, rostar inte och är så täta som möjligt. Installation görs vanligtvis för hand, och driftsperioden är flera årtionden.

Detta och andra materiella fördelar lockar många konsumenter. Bland bristerna bör nämnas svagheten mot mekaniska skador och höga temperaturer.

1. Flexibel tillverkad av polymerer, såväl som korrugerad aluminium-polymerplåt, som är utrustad med stålförstärkning. Sådana luftkanaler används i ventilationssystem samtidigt som klassiska styva luftledande kanaler och motsvarande formade komponenter. Nackdelen är att flexibla rörledningar åtföljs av för mycket ljud, vilket är betydligt mer än andra typer av luftkanaler.

Sektionsform

Classic anses rektangulär och rund, men det finns också en oval.

Valet beror på det överenskomna projektet.

1. Runda har mer kundbehov än rektangulära. Det finns inget överraskande i detta, eftersom de är lätta att installera och har minimal aerodynamisk motståndskraft mot luft.

Nippelanslutningar och externa kopplingar används som material för anslutning av formade element och rör. Läckage av "luft" i detta fall inträffar inte, så du kan prata om kretsens fullständiga täthet.

1. Rektangulära luftkanaler är förenade med varandra och med formade delar:

• flänsar;
• shinoreykami;
• monteringsvinklar;
• snaps.

Deras installation är något svårt jämfört med runda, och de har den värsta aerodynamiska prestanda. Den obestridliga fördelen med rektangulära luftkanaler är den perfekta kombinationen med alla interiörer, särskilt i rum med lågt i tak.

Beräkning av luftrör

Nedan följer en guide som hjälper till att förstå denna svåra sak:

1. Gör ett generellt system för ventilationsnätet med hänsyn till lokalerna och deras syfte. Beräkna önskad luftväxling i kubikmeter per timme.
2. Det andra steget är bestämningen av rörelsemängden för luftmassor i rören:

• naturlig ventilation - upp till 1 m / s;
• tvungen luftning - 3-5 m / s.

För beräkning är det mest lämpligt att använda specialdiagram som utarbetats av specialister. Med hjälp av dessa bestäms beräkningen av diametern på den inre sektionen av kanalerna baserat på de erhållna resultaten.

Till exempel för artificiell ventilation med en luftbytesvolym på 300 m³/ h och hastigheten på luftflödet på 3 m / s, ventilationskanalens optimala diameter är 150 mm, om den rektangulära en är 100 mm med 200 mm.

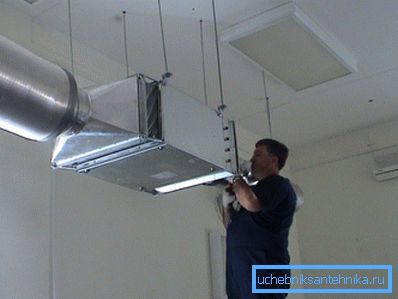

Installation av luftkanaler

Viktigt vid installation av ledningsrör är beslutet om att de behöver isoleras eller inte. Sådan extra isolering av ventilationskanaler kommer att förhindra bildandet av kondensat, vilket gör att ventilationen kan fungera länge och utan att misslyckas.

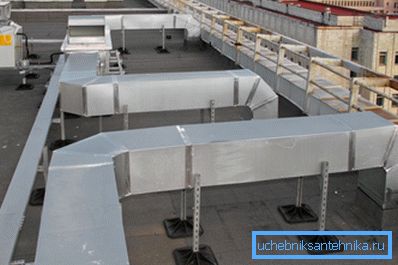

Tips: Värmeisolering av ventilationsrör är nödvändigt när de installeras utanför byggnaden eller i ett rum där det inte finns någon uppvärmning.

Det andra viktiga beslutet är isolering av ventilationskanaler, som ligger i arbets- och bostadslokaler, i synnerhet sovrummet eller barnrummet.

Använd följande regler för att minska systemdebibeln:

• väl kommer att hjälpa till att lösa problemet med rör med stor diameter eller med tjocka väggar;
• rörtrimning med speciella material som minimerar bruset medan ventilationssystemet fungerar, möjliggör också tystnad i rummen;
• Använd vibrationsisolering för ventilationsutrustning, till exempel fläktar och spjäll.

Systemets effektivitet beror till stor del på regelbunden rengöring. Oftast behöver den inte demontera alla eller dess komponenter.

Tips: Rengör med mekanisk eller kemisk metod. Den första innebär användning av vakuumpumpar och hydro-mekaniska anordningar, den andra - användningen av speciella aerosoler.

slutsats

Efter att ha fattat ett beslut om installationen av ventilationssystemet i ett hus eller lägenhet, måste du på ett ansvarsfullt och noggrant sätt närma sig beräkning, val och installation av luftkanaler, eftersom deras drift kommer att bero på dem i framtiden.

Luftkanaler för ventilation blir osynliga och problemfria, eller du måste lösa ytterligare problem som bryts under arbetet.

Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
