Lokal ventilation: typer och beräkning

En sådan definition som lokal ventilation indikerar automatiskt området för dess tillämpning - dessa tas separat i små arbetsområden i produktionen och även i vårt vardag. Sådana avgasanordningar är monterade ovanför arbetsborden, där det är möjligt att avge några gaser, över smidesfogar och olika ugnar, och i vardagen kommer du att stöta på sådan utrustning ovanför matlagning (gas eller elektrisk) spisar. Men sådana enheter kan skilja sig från varandra i riktning mot luftflödet, och vi kommer att prata om detta, liksom visa videon i den här artikeln.

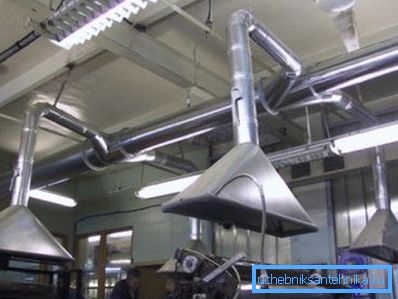

Ventilation på marken

Obs. Om inomhus på någon plats finns utsläpp av skadliga gaser och detta problem kan lösas med hjälp av allmän ventilation, så är det ofta de lokala ventilationssystemen som installeras. Deras fördel i effektivitet - en sådan anordning kräver mindre energi, och dessutom tillåter den lokala lösningen av problemet inte att gaser sprider sig utanför arbetsplatsen.

typer

• Den viktigaste skillnaden mellan typ av ventilation för lokal användning är, som redan noterat, rörelsen av luftflödet, det kan därför vara friskluft eller avgaser..
• Avgasalternativ används i fall där det är omöjligt att förhindra spridning av skadliga eller smutsiga flyktiga ämnen från en lokal plats i hela rummet. Kärnan i operationen är att fånga upp samma ämnen genom luftflödet och kasta dem in i det öppna rummet, det vill säga på gatan. I sådana situationer talar vi om osynliga gaser, liksom rök och damm, förorenar det närliggande rummet.
• Hemma är denna typ av ventilation bekant för alla som köksfläkt. och de som var tvungna att demontera en sådan enhet med egna händer kunde se där en eller flera fans. Deras blad vänds på ett sådant sätt att de under rotationen verkar suga luften, speciellt om den stiger till platsen med en varm ström.

• Men den lokala ventilationen appliceras i form av en luftdusch., där den kallare luften strömmar riktas till någon del eller lokal arbetsplats och för detta kallas det också att blåsa. Också i vissa fabriker i de varma verkstäderna har reella oaser skapats, som representerar bås 2-2,5 m höga, i vilken kall luft injiceras, vilket möjliggör betydande energibesparingar jämfört med om hela verkstaden måste kylas.
• Men luftflödet är inte alltid kallt, det kan också vara varmt eller till och med varmt., till exempel skapas sådana luftbarriärer av ugnarna, som i praktiken ser ut som en skärm genom vilken ugnsvärmen inte sprids (en liknande men svagare effekt uppträder med en värmningsradiator placerad under fönstret). För smeden och smältugnar av olika slag bidrar aggressivt riktande luftflöde till att förbränna eller vid högre hastigheter ökar dess intensitet.

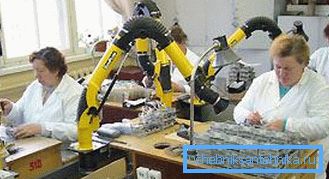

Obs. Både avgas och inloppsventilation kan vara av två typer - individuell eller central. I det första fallet ligger systemet över en lokal arbetsplats och har ett ganska snävt behandlingsområde. I det andra fallet kan systemet placeras över en grupp av jobb.

Beräkning för lokala avgassystem

I stort sett görs beräkning av lokal avgasventilation med formler och med hänsyn till rummets många parametrar, lufttemperatur, skadlighet, motoreffekt osv., Även om detta endast gäller produktion, och det är inte alltid fallet. Men när det gäller beräkningar kommer vi att vara intresserade av avgasparaplyet - det är just detta som måste beaktas först och främst så att alla skadliga ämnen går upp till honom och inte i närheten.

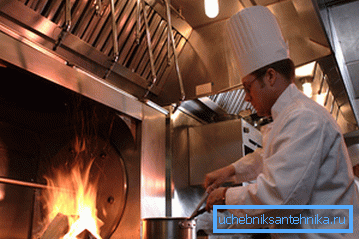

Paraply är den lämpligaste anordningen för lokal avgasning, särskilt för smeden, kokplattor, öppna spisar, heta badar och så vidare - den uppvärmda luften stiger under kupolen själv, där den går in i ventilationskanalen. Naturligtvis bör paraplyet, enligt instruktionerna, placeras så nära som möjligt till källan, i alla fall så mycket som möjligt.

Utgångsvärdet för flödeshastigheten i arbetsöppningen för detta paraply anses vara ett värde från 0,15 till 1,25 m / s. Hastigheten är direkt proportionell mot mängden giftiga gaser och överlappningsområdet - ju mer gaser och ju mindre kupolen är desto mer intensiv sugning borde vara.

Kapaciteten hos aggregatet (m3 / h) eller volymen av uttömd luft beräknas med formeln L = 360abv - här betyder symbolerna a och b arbetsomgångens omkrets i meter och under symbolen v luftflödet (m / s) i denna öppning.

Separata beräkningar är också nödvändiga för svetsbord och ytbehandlingsanläggningar, eftersom det är omöjligt att hänga ett paraply över ett sådant ställe (det kommer helt enkelt att störa). Därför installeras trattformade eller slitsliknande sugor från 250 mm till 350 mm i längd beroende på behov. I sådana situationer används en annan formel för beräkningar, som ser ut som L = ko3vI, här är koefficientens värde koefficienten för slitsen eller trattssugningen (slits - 12, tratt - 13,2) och symbolen jag anger svetsströmmen i ampere ( A).

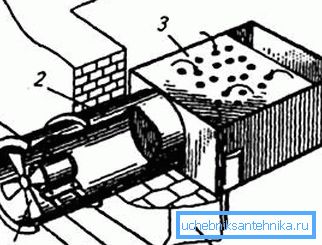

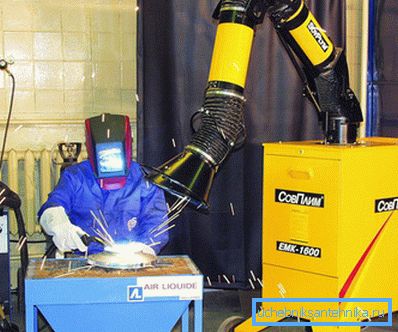

För en svejsares arbetsplats kan denna typ av ventilation utföras annorlunda, men enligt samma princip kan den till exempel vara ett rör med ett paraply som sugs in från sidan, men det kan också vara i form av ett galler på arbetsbordet där gasen sugs in den motsatta sidan. Det andra alternativet är mest gynnsamt för den som arbetar där, som i det här fallet inhalerar han praktiskt taget inte skadliga gaser. Kapaciteten hos aggregatet för pumpning av luft (m3 / h) bör beräknas med det antal elektroder som svejaren kan använda i en timme, samt av förekomsten av skadliga ämnen i dem.

Från slipning, slipning och polering av hjul, som installeras på respektive maskiner, vid användning av dem, utsöndras mycket damm, därför är avgasventilation vid dessa maskiner nödvändig för att bevara arbetarnas hälsa. För att avlägsna damm och små partiklar av slipmedel som släpptes under drift, är cirkeln täckt med ett hölje, vilket i sin tur är anslutet till en luftkanal, i slutet av vilken är en avgasfläkt med en viss kapacitet. Det är mycket viktigt att luftkanalen är riktade parallellt med rörledningen för damm och slipmedel, det vill säga att detta avfall flyger framåt, utan hinder.

Ju snabbare luftflödet passerar genom kanalen desto effektivare kommer skyddskåpan att vara. Men det ökar ännu mer om en speciell visir är monterad i framkanten av höljet, vilket inte tillåter att damm och slipande partiklar stiger (kostnaden för ventilation kommer inte att öka mycket från visirets installation).

Behovet av viss ventilationskraft (kapacitet i m3 / h) beror direkt på cirkelns diameter. Här används formeln L = 1000DA - värdet på D är cirkelns diameter och värdet på A är koefficienten beroende på dess diameter. Så, om D = 0,25 m, då är koefficienten 2, om D = 0,6 m, då är koefficienten 1,8, och så vidare. Mellan dessa värden hittar du det aritmetiska medelvärdet.

slutsats

Hemma behöver du inte beräkningar, vare sig det är en köksfläkt över en kokplatta eller i en hemverkstad över din arbetsplats. Om färdiga enheter säljs för kök, så monteras lokal ventilation normalt i verkstaden och dess makt bestäms vanligen genom provning.
