Korrugering för ventilation: välj och installera dig själv

I denna artikel kommer vi att prata om vad som utgör en aluminiumbalkning för ventilation och liknande produkter från andra material. Dessutom överväger vi vilka egenskaper som finns vid valet av dessa strukturer. Tja, och givetvis kommer vi att ge ett antal praktiska rekommendationer för installation av ventilationsbryggor.

Allmän information

Ventilationsbandet är ett viktigt element för att ansluta moderna extrakt. Det är ingen tvekan om att den ventilerade korrugerade hylsan inte ser lika snygg ut som en speciell låda av plast.

Faktum är att den runda ärmen är svår att gömma i väggen eller omslaget med några dekorativa element. Men trots dessa svårigheter är i vissa fall den korrugerade hylsan helt enkelt oersättlig.

Till exempel används ett korrugerat rör för ventilation på svåråtkomliga platser, där det är svårt att montera en vanlig plastlåda på grund av flera varv och böjningar.

De viktigaste typerna av luftkanaler och deras klassificering

För närvarande är luftkanaler avsedda för att fästa huvar representerade av följande ändringar.

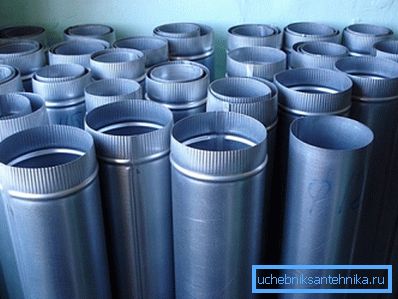

1. Plast eller metallrör (hårdlåda) med en perfekt slät innersida. Bristen på inre lättnad säkerställer ljudlösning av ventilationsutrustning. Den släta yttre ytan säkerställer i sin tur estetiken för utseendet på anslutningselementet.

Den enda signifikanta nackdelen med sådana konstruktioner är en liten grad av flexibilitet och därmed omöjligheten att använda den på väggar och tak med komplex ytbeläggning.

Det är lämpligt att använda plastluftkanaler när de kan täckas med upphängd tak, dekorativa paneler och andra skyddsstrukturer. Priset på en plastkanal är hög jämfört med metallkomponenter.

1. Korrugerad aluminiumrör för ventilation är ett mer relevant och populärt alternativ, eftersom det har ett antal fördelar, bland vilka vi noterar följande:

• hög slitstyrka
• motstånd mot mekaniska deformationer;
• enkel montering arbete;
• låg belastning på byggnadsgolv
• absolut täthet, trots rörligheten i lederna;
• motstånd mot förhöjda temperaturer (upp till + 250 ° C) och följaktligen möjligheten att använda för avgaser i autonoma värmesystem;
• universell användning, eftersom korrugeringen med samma framgång drivs i lokaler med offentliga, bostads- och tekniska ändamål.
• rimligt pris och därmed den attraktiva kostnaden för det färdiga ventilationssystemet som helhet.

Men med tydliga fördelar finns det lika uppenbara nackdelar, bland annat:

• låg nivå av styvhet i ventilationsledningen som helhet;
• låg luftintensitet på grund av otillräcklig aerodynamik på väggens inre yta;
• svårigheten att diagnostisera skador eller blockeringar, liksom svårigheten att rengöra och desinficera ventilationskanalerna;
• På grund av ett antal strukturella egenskaper kan flexibla aluminiumkanaler inte användas i högpresterande ventilationssystem.

Konstruktionsegenskaper

Flexibla luftkanaler är strukturellt en flerskiktsprodukt av aluminium och ett lager av polyester. Det förstärkande elementet i en design är spiralen från stål. Spiralen ställer inte bara den erforderliga graden av styvhet på produkten, men ger också förändringen i rörets riktning i varv i form av en karakteristisk harmoni.

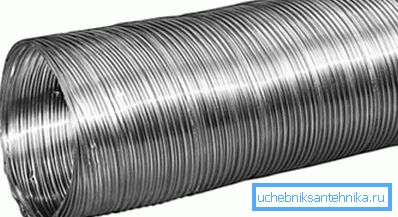

Aluminiumluftkanaler från insidan kan vara släta eller korrugerade.

• Modifikationer med en jämn inre yta kännetecknas av höga aerodynamiska egenskaper.. Därför är det lämpligt att installera sådana ändringar av luftkanaler på långväga vägar.

En betydande nackdel med modifikationer med en jämn inre yta hos väggarna är en mer komplex installation.

• Korrugerade aluminiumluftkanaler kännetecknas av mindre aerodynamik, men trots denna nackdel kan de ställas in i vilken önskad riktning som helst som förenklar installationen.

Urvalsfunktioner

Vad ska man titta efter när man väljer en korrugerad kanal för ventilation? Eftersom tekniken för installation och drift av dessa anslutningselement är densamma, oberoende av tillverkarens varumärke, fokuserar vi på diametern på tvärsnittet.

Som ett resultat är det nödvändigt att styras av parametrarna för utloppet för den utrustning som du planerar att ansluta via en flexibel kanal för att kunna välja rätt val.

Om ritningsinstruktionen innebär användning av korrugeringar av en viss diameter är det denna diameter som bör användas, eftersom skillnaden mellan de faktiska storlekarna som anges kommer att leda till omöjligheten av montering eller otillräcklig täthet av anslutningen.

Standarddiametrar av industriellt tillverkade aluminiumkorrugeringar är följande:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Som regel är de angivna storlekarna tillräckliga för installation av alla industriellt producerade huvar och annan utrustning som behöver anslutas till ventilationssystemet.

Viktigt: När du köper en kanal för hushållsutblåsning bör du komma ihåg att ventilationskanalen med ett stort antal vinklar och en längd på över 2 meter påverkar systemets prestanda negativt. Lösningen på detta problem kan vara förvärvet av en mindre kanal med en mindre diameter som kan fästas på huven genom en adapter.

Urval enligt närvaro av isolering

Priset på flexibla aluminiumkanaler är till stor del beroende av närvaron av ett mellanliggande lager av isolering. Modifieringar utan isolering installeras och drivs i systemet med tvångsventilering, där det inte finns några speciella krav på bullernivå och brandsäkerhet.

Modifieringar med ett isoleringslager är en storleksordning dyrare än konventionella analoger, men trots det högre priset garanterar de ett antal signifikanta fördelar, inklusive: låg ljudnivå, högt motstånd mot höga temperaturer.

Ett lager av mineralull används som isolering i sådana konstruktioner. Som ett resultat är utformningen av isolerade modifikationer en sandwich bestående av ett aluminiumskikt, ett bomullskikt och ett aluminiumskikt.

Flerlagsstrukturer används i stor utsträckning i de fall där motorvägen ligger genom rum där hög ljudnivå är oacceptabel.

Monteringsarbete

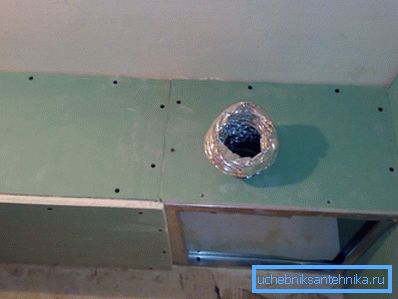

Vid montering i köket är den korrugerade ventilationshylsan gjord för att vara gömd i en av väggskåp. Ett annat bra alternativ är placeringen av röret i utrymmet ovanför köksuppsättningen.

För installation krävs inga speciella adaptrar, eftersom röret är flexibelt och passerar alla vinklar utan några ansträngningar.

Manuell installation av egna händer är inget särskilt svårt:

• Först sträcker vi luftkanalen för att få mindre ljud när det färdiga systemet är i drift.

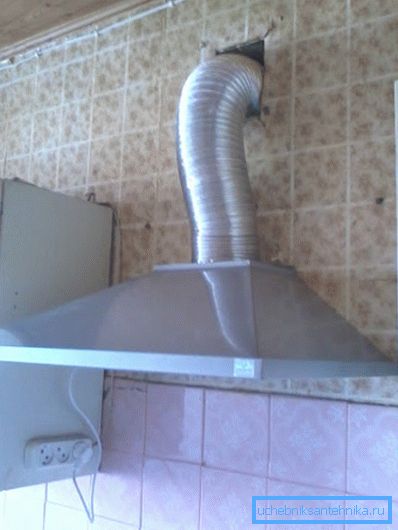

• Fäst röret i avgasröret med hjälp av en speciell klämma. På liknande sätt är korrugeringen fixerad på avgashålet.
• Om avgasanordningen med en rund sektion är fäst direkt mot korrugeringen. Om hålet är rektangulärt, köp en speciell adapter eller kanal med rektangulär tvärsnittsform.

Viktigt: Användningen av adaptrar minskar systemets prestanda. Det är lämpligt att omedelbart köpa en luftkanal av samma form och storlek som vid avgasporten, för att inte offra prestanda och inte använda huven i ett förbättrat läge.

• Vid slutet av ventilen är det lämpligt att installera ett finmaskat galler för att förhindra att olika insekter och smuts utsätts för utsidan. Under driften måste dock detta galler rengöras regelbundet för att förhindra blockeringar och försämring av systemets prestanda.

slutsats

Så vi pratade om de viktigaste typerna av luftkanaler som används i apparaten av hushållsventilationssystem. Dessutom betraktade vi funktionerna vid urval och installation av flexibla korrugeringar.

Du kan hitta mer användbar information genom att titta på videon i den här artikeln.
