Klassificering av ventilation och kännedom om

Denna artikel ägnas åt vilken typ av ventilation som är och enligt vilka kriterier det kan klassificeras. Förutom den faktiska klassificeringen av arter, kommer vi att uppmärksamma vissa typer av ventilationsutrustning, lära sig om deras enhet och funktioner.

Vad är det

Ordet ventilation från den latinska ventilationsluften ger i allmänhet en övergripande bild av processens väsen. Termen innebär i första hand endast avlägsnandet från förorenat, avluftningsrum och dess utbyte av yttre luft.

Dessutom: samma ram används ofta inom ramen för etablerad terminologi för att beteckna luftleveranser av utrustning.

Framsteg står dock inte stilla: eftersom latinska termer har lånats av moderna europeiska språk har ventilationsutrustning lärt sig att utföra många ytterligare funktioner.

• Ventilation har till uppgift att försörja och kyla tilluften till behagliga temperaturer.
• Hon lärde sig att reglera atmosfärens luftfuktighet i rummet, torka luften eller tvärtom fuktar det.

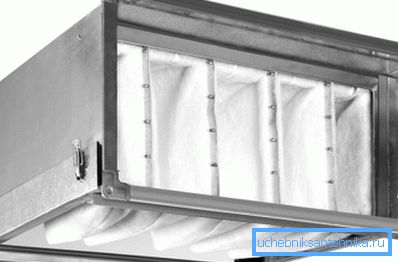

• Ventilationsutrustningen har tilldelats funktionen att rengöra luften från damm och andra föroreningar.

klassificering

Så, av vilka tecken klassificeras moderna ventilationssystem?

Motivation av luftrörelsen

Det kan vara naturligt eller tvingat. Den naturliga cirkulationen säkerställs primärt av skillnaden i tätheten av varm och kall luft. Varmluftsmassorna rusar uppåt och tvingas in i ventilationskanalens mottagningsnät, från där de avlägsnas till gatan.

Dessutom kan cirkulationshastigheten påverkas av:

1. Tryckfallet som skapas av vinden vid platsen för tillufts- och avgaskanaler på olika sidor av byggnaden.
2. Det vakuum som skapas i ventilationskanalen vid blåsigt väder av avböjaren är en speciell form med en baldakin som öppnar sig på gatan.

Den största nackdelen med naturlig ventilation är instabiliteten i luftflödet genom det, vilket beror för mycket på temperaturdeltaket mellan rummet och gatan på vindriktningen och styrkan.

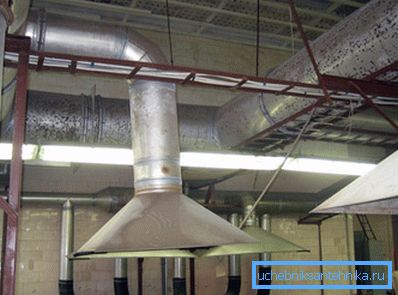

Tvingad eller mekanisk ventilation tillhandahålls av fläktarnas funktion. Dess prestanda är mycket stabil och oberoende av yttre faktorer. Dessutom är det enkelt att justera genom att minska hastigheten på impellrarna. Priset på konsistens är energiberoende: när det är strömavbrott står fläktarna uppe.

Obs! Effektiv filtrering, uppvärmning och luftkonditionering är endast möjliga i tvångsventilationssystem. Till stor del - just för att motsvarande processer kräver ett stabilt flöde av luft genom motsvarande utrustning.

Luftflödesriktning

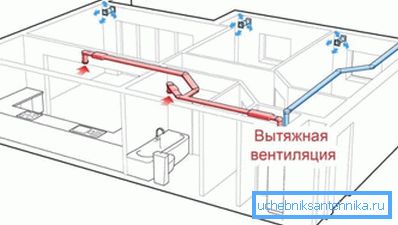

För lägenheter i lägenhetsbyggnader vet vi alla avgasutsläpp, som är avsedda att avlägsna avluften (vanligtvis genom badrummet och köket).

Luftflödet är i detta fall passivt. I sovjetbyggda lägenheter utfördes det genom okonsoliderade fönsterramar och dörrramar; I moderna bostäder är plastfönster mer och mer utrustade med inloppsventiler.

Ett sådant system har en ganska obehaglig funktion: luften injiceras i en bostad vars temperatur och luftfuktighet endast bestäms av vädret och säsongen. För invånarna i bostäder, för att slutföra material och möbler, är plötsliga förändringar i temperatur och fuktighet inte så användbara.

Inlopp eller, som det kallas ibland, gör omvänd ventilation det möjligt att utföra de mycket aktiviteter som vi nämnde ovan - att torka eller fukta luften, ändra temperaturen i en eller annan riktning och filtrera bort föroreningar.

tidsbeställning

Vilka funktioner kan utföra ventilationssystem?

Närvaro av luftkanaler

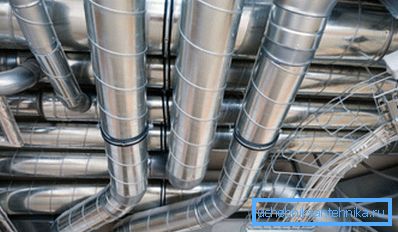

Luftkanaler (ventilationskanaler) för transport av ren eller avluft kallas kanalventilation. Ett kanalfri ventilationssystem är ett system där luften pumpas ut eller injiceras direkt genom en vägg eller tak på en byggnad - med hjälp av en fläkt eller naturligt.

utrustning

Låt oss nu bekanta oss med vissa typer av enheter som används i ventilationssystem.

fans

En axialfläkt är en pumphjul monterad på en motoraxel som transporterar luftflödet längs sin egen rotationsaxel. Typiska exempel på en axialfläkt är processorns kylsystem hos alla moderna stationära datorer eller avgasfläkt i ventilationskanalen i köket.

Förresten: När du installerar avgasventilation med egna händer är det bättre att välja en modell av en avgas- eller kanalfläkt med glidlager, istället för att rulla. Instruktionen är förknippad med mindre ljud i denna typ av lager.

Fördelen med det axiella systemet är en relativt hög effektivitet. Nackdelen är ett relativt litet tryck som skapas vid utloppet.

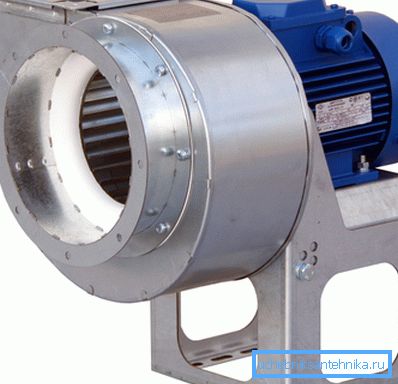

Radial kallade ganska förmodligen fläkten, vilket tvingar luftflödet att röra sig längs pumphjulets radie. Pumphjulet roterar i huset; De flesta av förlusterna beror på luftfriktion på enhetens höljes innervägg. På grund av minsta klyftan mellan hjulet och cochlea, ger detta system dock ett mycket högre utloppstryck än det föregående.

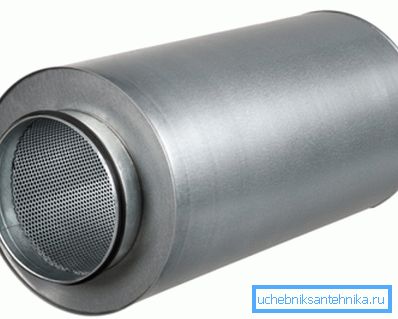

ljuddämpare

Självklart bör komfortventilation ge ett minimum av ljud. Men produktiva fans av någon anledning vill inte rotera tyst. Den logiska motsättningen övervinns genom att en ljuddämpare installeras efter inloppsfläktens behållare med utvecklade inre fenor, belagda med ljudabsorberande material (glasfiber, poröst gummi etc.).

rekuperator

Detta är ett vanligt namn för enheter som utför värmeväxling mellan avgas- och inloppskanaler. De låter dig spara mycket på värme och luftkonditionering.

Det finns tre begrepp i värmeväxlarens arbete.

1. Plattvärmeväxlaren ger korsrörelse av oblandbara flöden från angränsande kanaler med ett stort antal gemensamma väggar.. Systemet är extremt enkelt och energioberoende. Dess enda nackdel är frysning av värmeväxlaren vid låga temperaturer; Problemet löser sig genom att tillfälligt öppna bypassen för tilluften, varefter den varma strömmen av avgasledningen snabbt smälter isen.

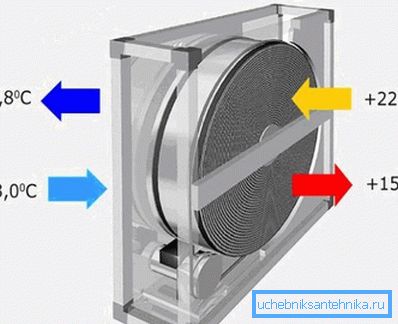

1. I en roterande enhet roterar ett hjul med en utvecklad finning runt en axel som ligger på gränsen för flödena. Fördelen med lösningen är utjämningen av luftens fuktighet på grund av överföringen av kondensat på rotorns kanter. Nackdelar - designens komplexitet, energiberoende och partiell blandning av strömmarna, vilket i synnerhet leder till överföring av lukt mellan dem.

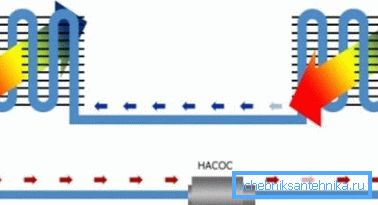

1. Enheten med ett mellanliggande kylmedel placeras i själva verket i ventilationskretsen på två konvektorer och en cirkulationspump, ett slags miniatyrvärmesystem utan panna. Nackdelarna med systemet - komplexiteten, höga kostnader och låg effektivitet. Dess användning är motiverad endast i de fall då byggnadens arkitektoniska särdrag gör det nödvändigt att sprida inflödet och extrahera till ett avsevärt avstånd.

Värmare, luftkonditionering

Som redan nämnts inkluderar ventilationsanordningen ofta anordningar för inställning av framledningstemperaturen. En luftvärmare är en elektrisk eller varmvattenberedare; kylaren är i de flesta fall ett konventionellt luftkonditioneringsapparat med ett externt block placerat på taket eller fasaden.

Plenum kammare

Detta är en enkel fixtur för inloppskanalen, som tillåter luft att fördelas över hela nätområdet. Det är en låda med liten volym, där det turbulenta flödet blir laminärt.

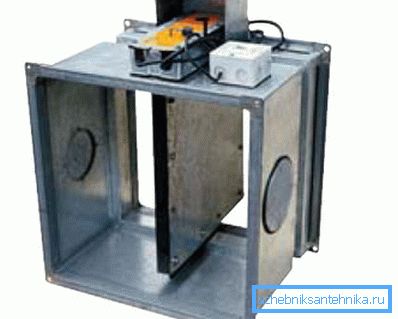

Brandspjäll

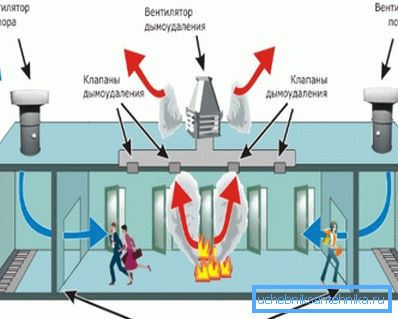

Deras funktion är att blockera spridningen av flamma genom generell utbyteventilation vid brand, för att säkerställa effektivt avlägsnande av rök och tillströmning av frisk luft till evakueringsvägarna. Enligt ventilens initiala läge är de uppdelade i normalt öppna, normalt slutna och dubbelverkande ventiler.

Ventilen kan påverkas av en fjäder eller en solenoid. En smältbar spärr, en elektromagnetisk spärr eller samma solenoid som håller ventilen från stängning eller öppning kan fungera som ett lås.

slutsats

Vi hoppas att vår något ytliga inblick i typ av ventilationssystem och utrustning har uppfyllt läsarens nyfikenhet.

Som vanligt kommer videon i den här artikeln att erbjuda honom ytterligare material. Lycka till!
