Installation av ventilation för en gaspanna i privata hem

Eventuell värmeutrustning kan inte användas utan bra luftutbyte. Särskilt viktigt är ventilationen för en gaspanna i ett privat hus. Det finns inga bagage här, eftersom det handlar om människors liv och hälsa. Felaktig installation kan leda till intag av kolmonoxid i ett bostadsområde, vilket är dödligt och har ingen färg, ingen lukt, med alla följder.

Några ord om dokumenten

Att samla tillstånd var aldrig en trevlig upplevelse. Men, som det är välkänt, skrivs alla normer och regler på grundval av verkliga misstag, så deras oöverensstämmelse kan leda till stora problem, och böterna är den mest oskyldiga saken som kan hända.

Installation av gasutrustning i bostadsområden regleras av flera dokument. För det första är det SNiP 42-01-2002. När det gäller ventilationen av pannrum och ugnar i privata hem anges dessa krav i SNiP 11-35-76.

Tips: det finns ett annat användbart dokument som heter Gasförsörjning, baserat på SNiP 2.04.08-87. För närvarande är det inte längre officiellt giltigt, men innehåller en hel del användbar information. Dessutom utarbetades befintliga standarder.

Höjdpunkter och arrangemangskrav

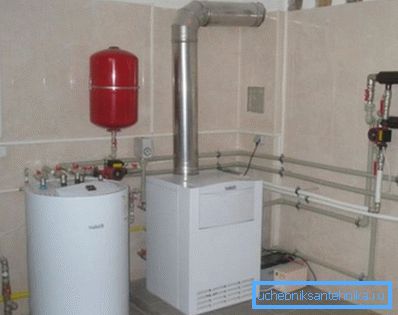

Innan köparen själv och annan gasdistributionsutrustning köps är det nödvändigt att bestämma platsen för sin installation. Kanske är det viktigaste här att organisera bra luftutbyte.

krav

I rum med gasdistributionsutrustning, där det inte finns någon konstant professionell tillsyn, enligt normerna, antas följande regler för installation av ventilation.

• För isolerade pannor i bostadshus ska en fullständig luftväxling ske i 1 timme minst 3 gånger.. Dessutom är den viktiga punkten att dessa data är avledda utan att ta hänsyn till luftflödet i pannugnen.
• Enligt kraven ska takhöjden i pannrummet vara 6m. Men i privata bostäder är detta praktiskt taget overkligt, därför bör luftutbytet i rummet för varje meter sänka taket ökas med 25%.
• I regel är detta antal luftväxlingscykler i ett litet rum mycket svårt att tillhandahålla på ett naturligt sätt, därför bör i de flesta fall en artificiell tillströmning installeras.

Viktigt: Dessa rekommendationer gäller både för gas- och fastbränslesystem. Det är bara en liten skillnad i installationen.

Beräkning av systemparametrar

Kompetenta utförda beräkningar är nyckeln till en lång och säker drift av utrustningen. Professionella projekt är ganska komplexa, inklusive redovisning av alla parametrar. Men för privata bostäder visar det sig ofta att det är överflödigt, det hela kommer ner till ett par formler som du kan beräkna basdata med egna händer.

För att få reda på vilken diameter av kanalen du behöver för att säkerställa naturlig luftbyte måste du ha följande uppgifter.

1. Först och främst är det rummets volym, som mäts i kubikmeter.
2. Det är också nödvändigt att ta hänsyn till den hastighet med vilken luften i röret kommer att röra sig, för naturlig ventilation är denna parameter 1 m / s.
3. Och den sista komponenten är samma ökningstakten i antalet luftbytescykler, beroende på hur mycket lägre takhöjden jämfört med referensen 6m.

Sedan, för tydlighetens skull, överväga beräkningen av kanalen på ett visst exempel.

• Antag att rummet har en bredd på 4, en längd på 3m, höjden på taket är 2,7 m. Multiplicera data och få en volym på 32,4 m.
• Vad gäller luftkursfaktorn kommer vi att beräkna det enligt följande: (6m - 2,7m) x 0,25 (reduktionsprocent) + 3 (antal cykler för 6m) = 3,8.
• Nu kan vi beräkna hur mycket luft som ska komma ut ur detta rum med naturlig ventilation i 1 timme: 32,4m? x 3,8 = 123m?
• Med denna data räknar vi ut kanalsektionen för naturlig ventilation. För att göra detta, dela 123m? Till 3600 (antalet sekunder i 1 timme). Vi får se att ventilationen av ett rum med en gaspanna måste utföras genom en kanal på 0,034 m?

Som du kan se är anvisningarna ganska enkla. Ofta tas ventilationsrören för gaspannor runt, eftersom priset är betydligt lägre. Experter rekommenderar PVC-avloppsrör. För ovanstående exempel kommer detta att vara ett tvärsnitt på 204 mm.

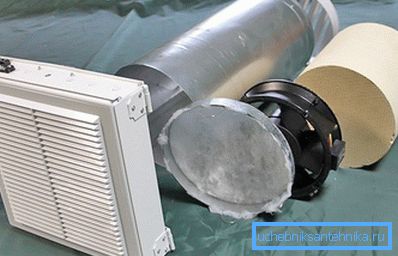

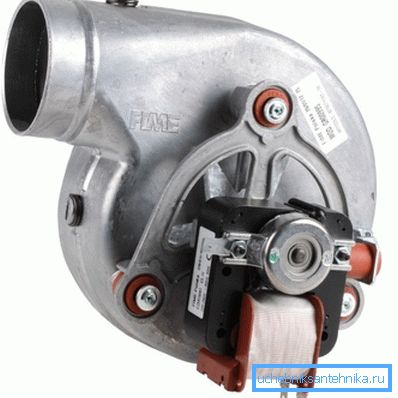

Det är ofta obekvämt och opraktiskt att installera luftkanaler med stor tvärsnitt. I sådana fall monteras standardkanaler med en sektion på 100-150 mm och trycket är installerat på dem. Det enklaste sättet är att montera inlopps- och avgassfläktar med samma effekt. Beroende på volymen vald utrustning.

Viktigt: Beräkningen gjordes för en kanal, men det finns 2 av dem, inflödet och avgasen. Båda dessa kanaler måste ha samma diameter, i detta fall 204 mm.

Installationsrekommendationer

Tvinga eller naturlig ventilation bestäms av ägaren själv, på grundval av egenskaperna hos hans utrustning och parametrarna för det specifika rummet. Vi visade hur man utför de enklaste beräkningarna, då kan vi fortsätta till installationen av systemet självt. Det finns också begränsningar och regler.

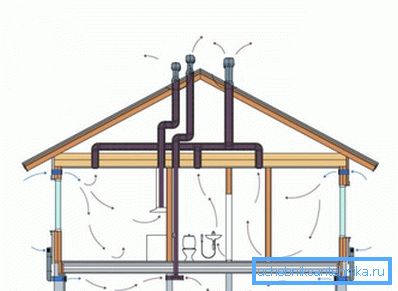

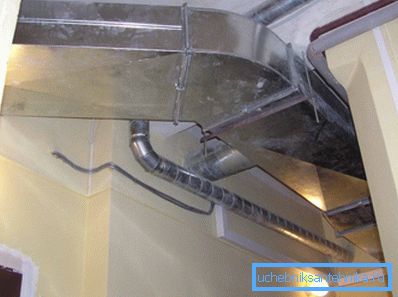

Som du vet kan luftkanaler läggas horisontellt eller vertikalt. När det gäller horisontell installation gäller den endast för system med tvångsinjektion. Dessutom måste de vara raka, utan några vrider eller vändningar. Linjens längd beror på parametrarna och effekten på utrustningen.

Vertikala kanaler kan användas för både konstgjord och naturlig ventilation. Minsta längden på en rak vertikal kanal måste vara minst 3m. Annars kan det finnas avbrott med en naturlig börda.

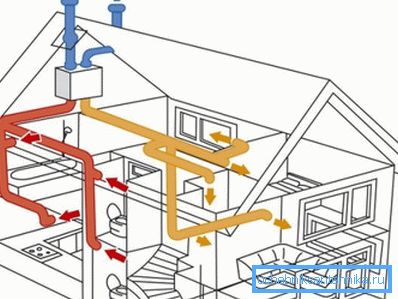

Experter rekommenderar att du installerar ett kombinerat system, i händelse av tvångsventilation kan du minska belastningen på utrustningen. Som ett resultat kommer systemet att kunna arbeta med naturlig luftbyte.

Oavsett vilket system du föredrar, måste luftvolymen från rummet vara lika med inflödet. Du bör inte lita bara på tilluftsfläkten, du bör också installera en artificiell injektion på huven.

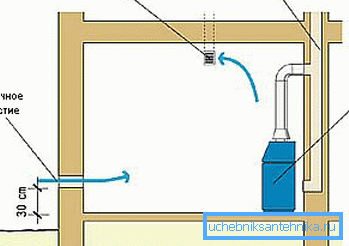

Placeringen av in- och utlopp bestäms beroende på var pannan är belägen. Men inflödet görs alltid direkt nära pannan eller bakom enheten.

Huven ska placeras högst upp i rummet, helst så nära taket som möjligt eller direkt i taket. Samtidigt bör avståndet mellan insugnings- och avgaskanalerna vara så lång som möjligt. Helst motsatte sig diametralt.

För kraftfulla enheter installerade i stugor med en stor kvadrat och flera våningar, bör deras ventilationsuttag utrustas separat. Som regel har det tvingat tryck, är monterat på byggnadens yttervägg och går över takets tak.

På videon i den här artikeln kan du se detaljerna för installationen.

slutsats

Fastän installationen av ventilationssystemet i ett privathus inte är särskilt svårt och kan göras för hand, bör beräkningen tas på allvar. Om du inte är säker på dina förmågor borde du lita på detta till proffs.
