Hur man väljer en fläkt för ett tvångsventilationssystem i

För att på ett korrekt sätt kunna utrusta ett system med tryckluftsventilation med tvungen luftcirkulation i ditt eget hem måste du först välja den lämpligaste axial-, centrifugal- eller kanalfläkten, vilket är den viktigaste manövermekanismen för detta system, med alla nödvändiga parametrar.

När du väljer den här enheten måste du ta hänsyn till ett stort antal olika externa faktorer, såsom: den totala volymen av det ventilerade bostadsutrymmet, luftens form, material och tvärsnitt, luftens minsta och maximala temperatur, ventilationssystemets totala längd, liksom några andra viktiga indikatorer.

Översikt av inhemska fans

För att hjälpa läsaren att välja det lämpligaste alternativet för sig själv, kommer den här artikeln att beskriva olika typer av elektriska fläktar avsedda för användning i hushållsventilationssystem, liksom deras huvudegenskaper och en kort översikt över de främsta fördelarna och nackdelarna med en viss modell.

Samtidigt kan denna artikel betraktas som en komplett instruktion för att välja en avgas- eller fläktfläkt för ett hemventilationssystem med tvångsluftcirkulation.

Syfte och huvudfunktioner

Det normala funktionen av ett hushållsventilationssystem med naturlig luftcirkulation blir möjligt på grund av en liten minskning av atmosfärstrycket i området mellan inloppet på insugningskanalen och avgasrörets utlopp.

Samtidigt för normal drift av sådana system måste följande villkor uppfyllas samtidigt:

1. För att åstadkomma den nödvändiga skillnaden i atmosfärstryck och följaktligen det naturliga trycket i systemet är det nödvändigt att utloppet är beläget i en höjd av minst 4 meter ovan, i förhållande till inloppsnivån.
2. För att säkerställa den nödvändiga kapaciteten vid låg lufthastighet är det nödvändigt att använda luftkanaler med stor tvärsnitt.
3. Ventilationskanalens tvärsnittsform ska vara så nära omkretsen som möjligt och deras inre yta ska vara likformig och jämn för att inte skapa turbulent luftflödesturbulens.

När en elektrisk fläkt ingår i ventilationssystemets krets är det inte nödvändigt att följa ovanstående villkor av följande skäl:

1. Skillnaden i lufttryck mellan urladdnings- och avgasvägarna åstadkommes av fläkthjulets funktion, därför har höjdskillnaden i detta fall ingen grundläggande betydelse.
2. I tvångsventilationssystem är luftflödeshastigheten betydligt högre, så luftkanaler med jämn små tvärsnitt har högre genomströmning.
3. Injektions- eller avgasfläktar gör det möjligt att skapa högre tryckfall i systemet än vid naturlig luftdragning, därför kan motståndet på de inre ytorna och turbulenta vridningar i de flesta fall försummas.

Var uppmärksam! Den maximala lufthastigheten i naturliga ventilationssystem är 1 m / s, medan det i system med tvångsinjektion eller pumpning ut ur luften kan flytta sig med en hastighet av minst 3 m / s.

Varianter av hushållsfans

Nästan alla hushållsfläktar drivs av en elmotor, men många modeller skiljer sig i motoreffekt, hastighet, prestanda, maximalt arbetstryck, typ av pumphjul som används, luftflödesprincip, storlek, vikt och många andra tekniska parametrar.

Baserat på principen om lufttillförsel och vilken typ av pumphjul som används kan alla befintliga modeller delas upp i flera typer.

1. De enklaste, men samtidigt de vanligaste modellerna som oftast används i vardagen, är axiella elektriska fläktar.

1. Mer produktiva betraktas som modeller med en centrifugalluftinsprutningskrets, som kan skapa högre tryck och utveckla en högre hastighet på luftflödet.
2. En av sorterna av sådana modeller är ett system med ett diametralt arrangemang av knivarna, men på grund av den besvärliga designen är den praktiskt taget inte använd i vardagen.
3. För installation inuti kanalen används fläktar, vilka är små i storlek och relativt låg ljudnivå.

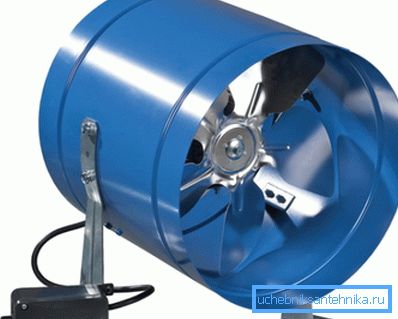

Axialfläktar

En axiell, eller med andra ord, axiell fläkt gavs detta namn för att under sin operation är luftflödesriktningen placerad på samma axel med arbetshjulets plan.

Detta system används ofta i hushållsventilationssystem, på grund av att det har följande fördelar:

1. Elmotorer Sådana anordningar har som regel låg strömförbrukning, är därför ganska ekonomiska och kan fungera länge utan att stoppa.
2. Axiala inhemska fans inte kunna utveckla högt tryck, men samtidigt är deras makt tillräckligt för att ständigt ändra hela luftvolymen i rummet. Detta driftsätt möjliggör enhetlig luftutbyte under hela driftstiden, samtidigt som du kan bli av med rök och obehaglig lukt, samt för att undvika förekomsten av utkast.
3. Axial injektionskrets luften har en enkel design, som är en genomgående luftkanal med en pumphjul i den och en drivmotor, därför är priset på sådana anordningar betydligt lägre än kostnaden för andra mer komplexa modeller.

Tips! En annan fördel med axiella fläktar är den lägsta ljudnivån bland andra liknande enheter, så de används oftast som avgaser för ventilation av kök, badrum, badrum, badrum och andra inhemska lokaler.

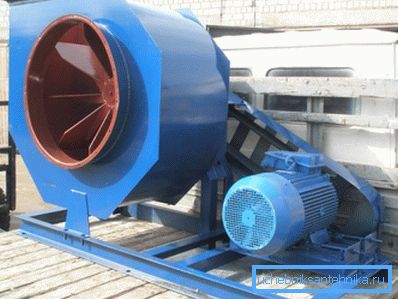

Avgas och tryckfläkt centrifugaltyp

För drift av komplexa ventilationssystem med ett stort antal luftkanaler och olika hjälpanordningar, liksom med en stor längd av huvudinjektions- och avluftskanalerna krävs högpresterande industrifläktar som kan flytta en stor volym luftmassor på kort tid.

Oftast, för att lösa sådana problem, används anordningar med ett centrifugalsystem för rörlig luft, vars arbetsprincip är som följer:

1. Maskinens arbetsdel är ett yttre metallhölje av rostfritt eller galvaniserat stål, inom vilket en roterande trumma är monterad på kullager.
2. Trummans väggar innehåller ett stort antal radiellt monterade blad som roterar luftflödet under rotation, vilket ger den en rotationsrörelse.
3. Som ett resultat av rotation kastas luftpartiklarna under centrifugalkraftens verkan från centrum av den roterande trumman till metallkåpans inre sida, varefter de komprimeras i ett slutet utrymme riktas de till utloppet av utmatningsbanan.

Industriella radiella fläktar drivs som regel av kraftiga elmotorer som arbetar i konstant eller cykliskt läge och aktiveras manuellt eller när sensorerna i det automatiska klimatkontrollsystemet utlöses.

Var uppmärksam! Centrifugal elektriska fläktar kan fungera lika effektivt både för att tillföra och inte för att avlägsna luft. Därför kan de, beroende på typ av anslutning, användas i system för både förångnings- och avgasventilation.

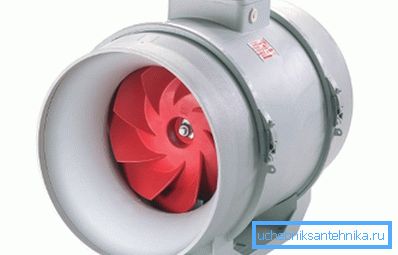

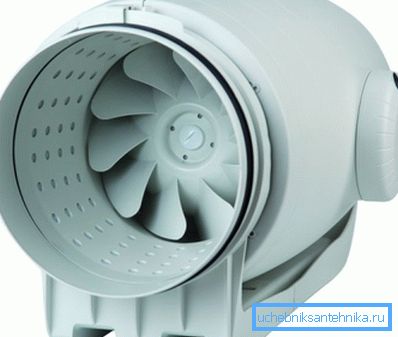

Kanalfläktar

Kanalanordningar är huvudsakligen avsedda för installation i en luftkanal, såväl som vid bristning av en huvudledning för tillförsel eller avluftning som en oberoende eller extra manövermekanism för tillförsel och avgasventilation.

Bland de viktigaste kännetecknen hos kanalfläktar finns följande prestandafunktioner:

1. Oftast tillverkas de enligt axialschemat, därför utmärks de av sin kompakta storlek och låg ljudnivå.
2. Sådana anordningar kan enkelt installeras för hand i både utformade och befintliga hushållsventilationssystem.
3. För närvarande finns det ett stort urval olika modeller som skiljer sig åt i storlek, form, prestanda och andra tekniska parametrar, så det är inte svårt att välja rätt enhet.

Tips! Även vid installation inomhus bör preferenser ges till apparater av plast, rostfritt stål eller annat korrosionsbeständigt material, eftersom vattenånga alltid finns i atmosfären och ventilations- och luftkonditioneringssystem har en ökad tendens att kondensera.

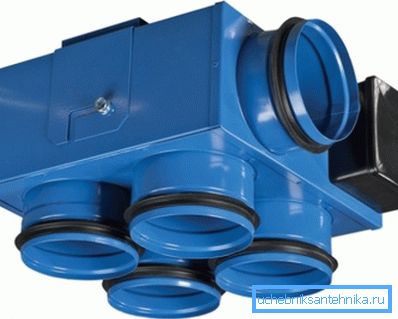

Multizone enheter

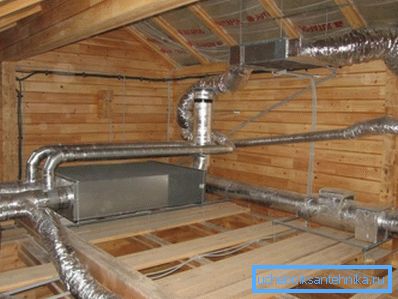

I ett centralt rökavlägsningssystem, såväl som i ett ventilations- och luftkonditioneringssystem i ett privat bostadshus, är det bekvämt att använda en flersonsanordning, som är en högpresterande centrifugalfläkt installerad i ett tekniskt rum, till exempel i en källare eller på vinden.

Dess främsta särdrag är att på dess hölje finns flera anslutningsflänsar för anslutning av avgasrör eller avloppskanaler, vilka var och en oberoende kan betjäna olika bostads- eller bruksrum.

Således kan en enhet helt säkerställa driften av systemet för tillförsel och avgasventilation i hela lägenhetsbyggnaden.

Tips och tricks

För att göra rätt val av en inhemsk fläkt, beroende på dess syfte och genomförandet av specifika uppgifter, bör följande regler följas:

1. För effektiv ventilation av badrum och sanitära anläggningar är det nödvändigt att välja en axialtyp med en nominell kapacitet på minst 30 m³ / timme.
2. För installation i rum med hög luftfuktighet, t.ex. i duschen eller i badet, måste du se till att skyddsnivån inte var lägre än IP.

1. Det är lätt att bestämma den optimala prestandan hos köksfläkten genom att multiplicera sin totala volym med 10. Till exempel ska en köksstorlek på 4 x 3 m, med en takhöjd på 2,8 m, vara 33,6 m respektive en prestanda för en avgasfläkt bör vara minst 330 m ? / timme
2. Utsläppskapaciteten för bostadshus bestäms av ett liknande system, men i detta fall bör rummets totala volym multipliceras med 10, men med 3.
3. Om det är nödvändigt, värm upp rummet snabbt, du kan använda elektriska fläktvärmare för huset, där ett elvärmeelement är installerat framför luftfläktens pumphjul.

Tips! För att förhindra oönskad tillträde av kyld luft från gatan till rummet måste alla hushållsfläktar vara utrustade med en backventil.

slutsats

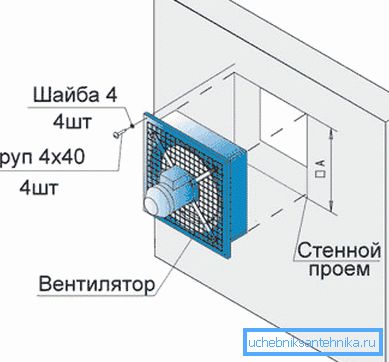

Efter att ha läst den här artikeln kan vi dra slutsatsen att det bästa alternativet för kök, badrum och toalett samt för bostadshus i en lägenhet eller ett litet privathus är en konventionell axialfläkt som installeras i fönstets fönsteröppning eller i ventilationsgaller på en gemensam vertikal stigare.

För att få en visuell bild av hur man gör det själv kan du titta på videon i den här artikeln eller läsa liknande material på vår hemsida.
