Gör-det-själv-ventilation: enkla lösningar

Ämnet i denna artikel är installationen av ventilation med egna händer. Det kommer inte att ha abstrakta reflektioner och komplexa beräkningar: detta material är ett försök av författaren att dela sin blygsamma erfarenhet av att utrusta ett ventilationssystem i sitt eget hus. Så låt oss börja.

förhistoria

För en tid sedan flyttade författaren till ett nytt hus. Det var en envåningsbyggnad med en stor och hög källare, som omedelbart placerades som ett hem gym och verkstad. Senare planerades att bygga ett bostadsvärme vind.

Det främsta problemet med det första bostadsgolvet visade sig vara den fullständiga frånvaron av ett ventilationssystem.

Konsekvenserna, som redan uppenbarades i början av den första vintern, var ganska förutsägbara:

• Luften i rummet, trots periodisk luftning, blev snabbt oändlig och fuktig.

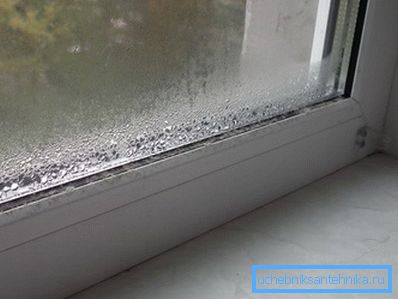

• Enkelfönstrena fönster täcktes hela tiden med kondensat, som droppade ner i glaset och formade pölar på fönsterbrädorna.

• Äntligen var huset väldigt kallt. Trots det faktum att termometern visade ganska rimlig +18 grader.

Referens: med en ökning av luftfuktigheten, värmekapaciteten och värmeledningsförmågan hos luften ökar. Det är därför i kalla klimat det är mycket svårt att bära både kall och värme.

Uppgiften var uppenbar: den följde med minimal tid och pengar (vilket, efter att ha köpt ett hus, det var självklart inte så bra) för att ge normal ventilation.

Ett år senare, under byggnaden av vinden, var vi tvungna att designa och bygga en annan separat ventilationsslinga. Eftersom varje våning hade en separat ingång var det oönskade att kombinera luftkanaler.

bosättningar

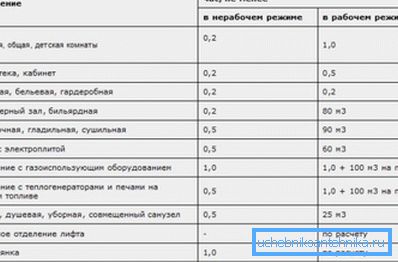

Till en början var det nödvändigt att utvärdera den förväntade ventilationsprestandan. Instruktioner för dess beräkning hittades i nuvarande SNiP:

En alternativ uppskattning av planerad prestation baseras på antalet personer som ständigt befinner sig i rummet. En person i vakna staten bör utgöra minst 60 m3 / h; för en sovande person - 30 m3 / timme.

Att räkna enligt den första algoritmen gav ett resultat av 240 m3 / timme, enligt den andra - 100 (genomsnittlig luftkonsumtion av två personer, baserat på 8 timmars sömn och 16 timmars vaksamhet).

Med hänsyn till huslayoutens specifikationer valdes utgångspunkten 120 m3 / h som utgångspunkt.

Bottenvåning

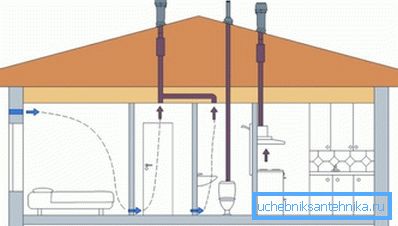

Schematiskt diagram

Efter att ha funderat på möjliga lösningar fokuserade författarens val på avgasventilation med tvångsinduktion och luftutvinning i en gemensam kanal från flera rum - ett sovrum, ett kombinerat badrum och ett kök-matsal. Det bestämdes att luftintaget passivt, och inte från gatan, men något okonventionellt - genom källaren.

Det fanns flera anledningar.

• Nästan redo ventilationskanalen längs alla rum som var planerade att ventilera, existerade redan. Byggarna i färd med att trimma med gipsskivor ett spår mellan tvärstången, på vilken golvplattorna stöddes, och ytterväggen. Det var bara att organisera valet av luft från kanalen och skära ut grindarna i den.

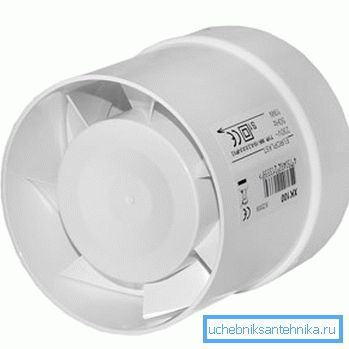

• Naturlig ventilation var oattraktiv på grund av oförutsägbar prestanda. Starka vindar som är karakteristiska för regionen skulle orsaka en kraftig acceleration av luftutbytet. men i sommarvärmen med ett minimumstemperatur delta mellan gatan och huset kommer det att falla till nästan noll. En kanalfläkt å andra sidan skulle förlänga sin 120 m3 / timme, oberoende av yttre förhållanden.

• Lägsta pris på komponenter. Lite i förväg är det värt att nämna att de totala utgifterna för inköp inte översteg 1 500 rubel.
• Symboliska driftskostnader. Här är det ungefärliga sambandet mellan prestanda och strömförbrukning hos en kanalfläkt:

Separata kommentarer kräver cirkulation av frisk luft genom källaren.

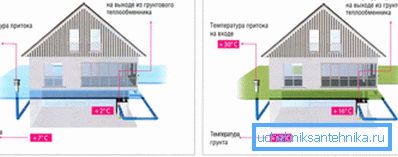

Det finns en sådan sak som geotermisk ventilation. Det högljudda namnet döljer ett enkelt schema, enligt vilket speciellt ventilation ofta byggs på bondgården med egna händer: försörjningsrören av betydande längd är begravda i marken något under dess frysning.

Referens: På ett djup av en meter från graden av frostpenetration beror jordens temperatur inte på regionen och är +8 - + 14є.

Till följd av detta har inloppsluften en stabil temperatur, vilket beror lite på säsongen och väderförhållandena. På sommaren är husen relativt coola, på vintern - varma. Och allt detta med minimal energiförbrukning: el spenderas endast vid transport av luft.

I det här speciella fallet fanns däremot en klar luftkälla med en konstant temperatur på +14 grader - en torrkällare med en yta på 75 kvadratmeter, försänkt långt under graden av frostpenetration. Att ansluta det med ett par kanaler med boendemöjligheter i toppen var mycket lättare än att lägga flera tiotals meter rör under jorden.

Sagt - gjort.

genomförandet

1. Från sidan av gatan genom ytterväggen genomborrades ett hål i kanalen. För arbete behövs stans med en krona.

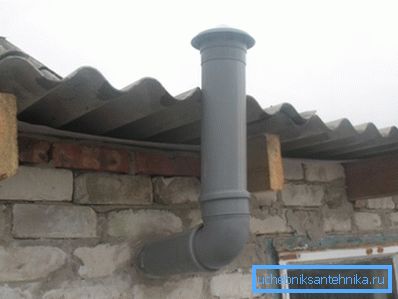

2. En sammansättning framställdes av ett standardavloppsrör med en diameter av 110 millimeter, ett hörn, ett paraply (deflektor) och ett kompenseringsrör. Den senare tillät att installera kanalfläkten och fixa den, så att anslutningen kan hopfällas.
3. Under fläktinstallationsplatsen skärs ett hål i kanalen i vilken en plastlucka med lock är omedelbart installerad. I framtiden kommer det att vara användbart för underhåll och / eller byte av fläkten.
4. En samling av ett rör, ett hörn, ett paraply och en fläkt med ansluten strömtråd sätts in i ett hål i väggen och förseglas. Det gripade skumet är förseglat med akrylkitt: polyuretanskum gillar inte ultraviolett strålning och börjar snabbt smula i ljuset.
5. Ström till fläkten flyttas från närmaste utlopp via kabelkanalen och öppnas med en strömbrytare.
6. I gipsväggen, stängning av kanalen är flera ventilationsgaller inbäddade och ett rör dras från huven ovanför spisskaminen.

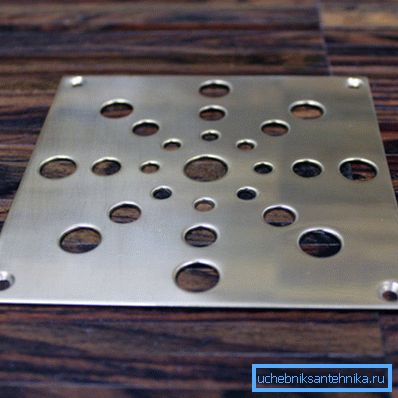

7. I golvet, valda hål för luftutvinning från källaren. De stängdes av gallret med nät för att skydda mot insekter.

resultat

Fukt och kondens på fönstren glömmas, som en dålig dröm. Luften i huset blev frisk och måttligt torr.

På grund av tillströmningen av varm luft på vintern stängdes huset med uppvärmning helt och hållet en temperatur på +12 grader. För att hålla en behaglig temperatur på + 20-22 grader, är det tillräckligt med en inverter luftkonditionering med en termisk kapacitet på ca 3,2 kW.

Nuance: scenen - Krimens kust. Det är uppenbart att värmeflödet på 3 kilowatt inte kommer att räcka någonstans i Fjärran Östern. Dessutom är omformare i värmemodus fortfarande bäst vid -25 ° C.

Betongventilationskanal, fastgjort med gips, fungerar som en mycket effektiv ljuddämpare. Fläktens arbete i huset hörs inte i princip.

vind

Ett år senare nådde uppbyggnaden av vindsvåningen punkten när ventilationen var utrustad med den.

I analogi med våningens första våning gjordes ventilation av vinden med egna händer, med passiv tillströmning. I stället för en ventil, användes i detta fall ett avloppsrör med en diameter av 110 millimeter - helt enkelt för att det inte behövde gå långt.

Vid denna tidpunkt har likheten med det tidigare byggda ventilationssystemet slutat.

• En dedikerad intagskanal saknas i princip.. Luftinflöde tillhandahålls av läckor täckta med ett takplåt av vinden på vinden. Det finns tillräckligt med små luckor mellan takmaterialen för detta ändamål i överflöd.

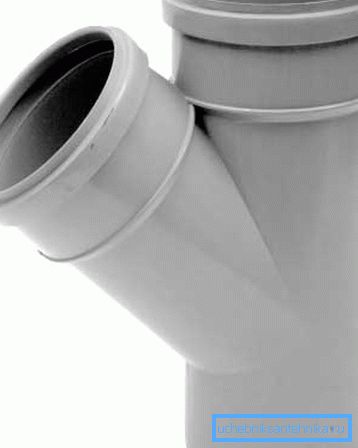

• Tee monterad framför fläkt i fläktkanal. Genom ett av dess utlopp tas luft ut från det kombinerade badrummet som ligger mitt på vinden. genom den andra - resten av rummet är ventilerad.

• Ventkanal dold gips tak. I taket på badrummet är monterat intagsgaller, till vilken en kran på teen är tätt fastsatt. Men resten av rummet ventileras direkt genom utrymmet ovanför taket: luftintaget går direkt från det; Från vardagsrummen kommer luften in genom fyra gitter i vinden hörn.

Förresten: Detta säkerställer konstant ventilation av spjällen och isoleringen mellan dem.

På gatuventilen med ett paraply-deflektor som visas genom en av gavlarna. Således har författaren lindrat sig i problemen med att försegla utmatningen: spåret var tillräckligt för att fylla upp och kitt från vatten och snö är det skyddat av ett taköverhäng.

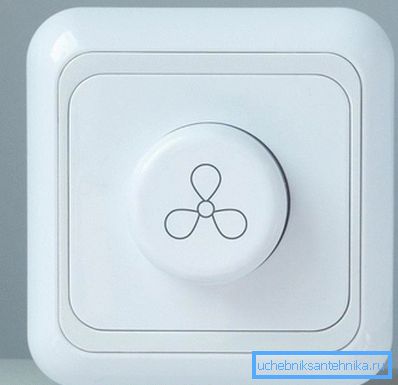

Fläktens strömkrets var utrustad med en dimmer. Det låter dig välja mellan tysta och produktiva ventilationsmetoder beroende på hur många personer som är på vinden.

slutsats

Det är lätt att märka att byggandet av ett effektivt ventilationssystem visade sig vara ganska enkelt och inte för dyrt.

Ytterligare tematisk information, som vanligt, finns i videon i den här artikeln. Lycka till!
