Gör-det-själv-husventilation: typer och designfunktioner

Ventilation av ett privat hus med egna händer är en nödvändig åtgärd för normal drift av ett objekt som bostads- eller affärsområde. Korrekt växling av gas är viktigt inte bara för husets invånare, men också för normal drift av alla strukturer som utgör strukturen. Vi kommer att berätta för dig hur du gör ventilation i huset med egna händer.

Ventilationssystem

Syfte och funktioner

Det verkar som att syftet med ventilationen är förståeligt även för barnet: ger den nödvändiga gasutbytet i rummet för en bekväm vistelse hos människor, matlagring och ett optimalt mikroklimat. De tidigare perioderna och de konstruktionstekniker som är speciella för dem övertygade oss om att det är tillräckligt att ha en avgasaxel och resten löses av en öppen ventil.

Men i vår tid kunde ett sådant system inte ge de nödvändiga indikatorerna för luftväxling. Det beror på att tidigare byggnadsstrukturer var något annorlunda: Träfönster och dörrar, oisolerade byggkuvert och naturmaterial hade en ganska läckande struktur och gav en naturlig tillströmning av frisk luft på grund av infiltration genom sprickor och "andning" -material.

Var uppmärksam! Med tillkomsten av plastramar och dubbelglasade fönster, pansrade dörrar och värmeisoleringssystem, ångspärr och vindrutan, blev det naturliga luftflödet ifrågasatt. Detta har lett till behovet av att organisera tvångsventilationssystem.

För en liten lägenhet kan naturlig ventilation också vara tillräcklig, förutsatt att speciella ventiler tillhandahålls för luftflöde. De kan placeras i fönsterkarmarna hos vissa glasproducenter och kan tillverkas i husets väggar. När det gäller ett privat hus är det bättre att använda ett tillufts- och avgassystem med tvungen luftrörelse.

Ventilation i ett lanthus med egna händer - ett viktigt och nödvändigt villkor för normal drift av rummet.

Frånvaron av sådana leder till följande konsekvenser:

• Till följd av mänsklig andning, användning av uppvärmt vatten för tvätt och tvättning, matlagning, torkning av kläder etc. luftfuktighet ökar i rummet. Om fuktig luft inte ändras till fräsch och torr i tid, kommer sparsamhet, kondens på fönster och andra fina ytor, tillväxt av svamporganismer och patogena bakterier att observeras.
• En minskning av syrekoncentrationen i luften leder till en minskning av prestanda, yrsel och en generell försämring av hushållets välbefinnande.
• Damm ackumuleras i huset, vilket också ökar risken för patogena växter och svamptillväxt.
• Sot- och gasförbränningsprodukter i köket kommer att lösa sig på väggar, tak och möbler, vilket ger en fet deposition på dem.
• Byggnadsstrukturer kommer att absorbera överskott av fukt, vilket leder till för tidig försämring till följd av korrosion, mögelskada och bakterier.

Var uppmärksam! Korrekt ventilation av ett privat hus med egna händer är inte bara nödvändigt som ett villkor för komfort, men som ett nödvändigt villkor för normal användning av lokalerna och invånarnas liv.

arter

Ventilationsschemat i ett privat hus med egna händer kan organiseras på olika sätt. Idealiskt väljs den utifrån resultaten av beräkningarna, men moderna lösningar är alltmer benägna att automatisera tillförsel och avgassystem.

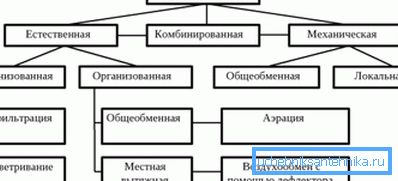

Det finns tre typer av ventilationssystem:

1. naturliga. Dela på organiserad och oorganiserad. Den första består av tillförsel- och avgasshål, där avgashålen dras så högt som möjligt med hjälp av ett ventilationsrör, och tillförselhålen är belägna i botten vilket säkerställer skillnaden i gravitationstryck och skapar begär. oorganiserad ventilation utförs genom infiltration och ventilation;
2. Tvingad (mekanisk). Här utförs tillflödet och avgaserna av fansen, vars effekt och prestanda är valda med hänsyn till rummets egenskaper. Det finns lokal och allmän utbyte, de kan ha manuell, fjärrkontroll eller automatisk styrning, oftast - kombinerad;
3. kombinerade. I regel läggs obligatorisk avgas eller tillförsel till det befintliga naturliga systemet, vilket ingår i stunder av tung rök eller vid torkning av linne.

Om de naturliga och kombinerade systemen inte orsakar några speciella frågor kännetecknas de tvångsämnen av ökad komplexitet. Detta beror på det faktum att dessa lösningar har genomgått den största utvecklingen och är resultatet av användningen av ny teknik och idéer.

Mekanisk ventilation i ditt hus med egna händer kan ha kanalfri och kanaliserande utförande. I det första fallet flyger luftmassorna genom kanalsystemet och axlarna till matnings- och utloppspunkterna, i det andra fallet utförs kanalernas roll genom golv- eller mellanrummet.

Kanalsystem anses vara mest lovande och bekväma, men idag är de på ett visst sätt kunnande, varför de används ganska sällan i vårt land. Kanalventilationssystem gör det möjligt att skapa komplexa grenade nät med punkttillförsel och luftintag, som styrs med automatisering och kan fungera i olika lägen beroende på förhållandena i omgivande rum.

Var uppmärksam! Kanalventilationssystem gör det möjligt att effektivt organisera luftfiltreringssystem, värmeåtervinning, värme- eller kylmassa, automatisk stängning eller stängning av kanaler, skydd mot bränder, rök och andra olyckor.

Förutom det allmänna systemet kan lokala aggregat installeras separat: Ventilation av avloppssystemet i ett privat hus med egna händer, källare luftning, ventilation av underjordiska eller vindsäkra lokaler etc.

Design och installation

Beräkning av ventilation kan ske på basis av ett förenklat system eller genom att beräkna prestanda (växelkurs). Växelkursen är förhållandet mellan inkommande luft och rummets volym per tidsenhet.

Det anses vara en mångfald på 60 minuter, till exempel betyder en multiplication av 0,5 att volymen av friskluft mottagen var halva rummets volym och en multiplikation som motsvarar en indikerar en fullständig förändring av luften på en timme.

Prestanda för olika rum är olika. Enligt SNiP 2.08.01.89 - "Bostadshus", bilaga 4, väljs det med hjälp av tabellen:

Efter att luftkursen är bestämd, bestäms luftförbrukningen lätt med formeln:

L = V * n, där:

• L är den önskade flödeshastigheten
• V är rummets volym
• n är mångfalden av utbyte.

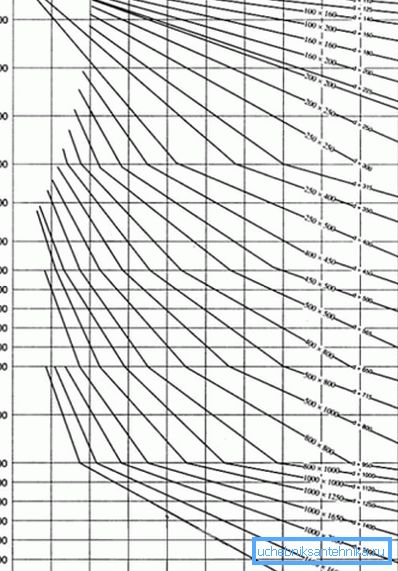

Därefter bestämma hastigheten för luftrörelsen. För naturliga system är det 1 - 2 m / s, för mekanisk - högst 3 - 4 m / s. Att veta hur mycket luftflöde och rörelsens hastighet du kan bestämma värdet på kanalens tvärsnitt med hjälp av diagrammet:

Instruktionen är enkel:

1. Vi bestämmer hela systemets totala luftförbrukning och runda upp den. Då skjuter vi upp det resulterande värdet på den vertikala axeln;
2. Därefter sätter vi av på den horisontella axeln värdet av flödeshastigheten;
3. Från en punkt på den horisontella axeln, som motsvarar hastigheten, vi nedåt ner en rak vertikal linje till korsningen med en linje ritad horisontellt från en punkt på x-axeln som motsvarar flödeshastigheten;
4. Från den erhållna skärningspunkten faller vi ner till närmaste bottenlinje i diagrammet och bestämmer måtten på kanalavsnittet eller dess diameter.

Var uppmärksam! I avsaknad av erfarenhet och färdigheter i sådana beräkningar är det bättre att överlåta konstruktion och installation av komplex förgrenad ventilation till proffs. Priset på byggnadsarbetarnas arbete blir lägre än kostnaden för förändringar och utbyte av utrustning.

Därefter utförs utrustningen utifrån beräknade data om prestanda och kanalstorlekar. Inloppsdiffusorer placeras i nedre delen av väggen (om möjligt) och avgaser i de mest förorenade områdena (toaletter, badrum, kök) under taket.

slutsats

Ventilationssystemet är en nödvändig lösning för normal drift av ett modernt hem. Valet av en eller annan sort beror på konstruktionens egenskaper, men använder oftast mekaniska försörjnings- och avgassystem. Videon i den här artikeln hjälper dig att bättre förstå problemet.
