Förebyggande underhåll av ventilationssystem

Enligt det faktum att det finns en bruksanvisning för driften av ventilationssystem, på grundval av vilka enheter och kanaler kräver förebyggande reparation och underhåll, finns det vissa tidsfrister för utförandet av vissa typer av arbete.

Det bör också ta hänsyn till vilken typ av ventilation som kan vara:

• Fume,
• frisk luft,
• tvingad luft och avgaser.

Dessa arter är i sin tur också uppdelade efter typ, såsom:

• övergripande,
• lokal,
• naturligt,
• mekanisk (med elektrisk drivenhet).

Vi kommer att berätta om villkoren, metoderna, typerna och typerna, och dessutom finns en video för dig i den här artikeln.

Mycket om ventilation

Obs. Typen och typen av ventilationsanordning påverkar direkt luftföroreningsgraden, liksom om underhåll av den mekaniska delen (för extrakter och blåser) är nödvändig.

Alternativet för tilluftsventilation indikerar att ren (kall, varm) luft endast kommer in i rummet genom rörledningen, och utflödet sker naturligt genom öppna fönster, dörrar och olika läckor i adjacencies av samma fönster och dörrar.

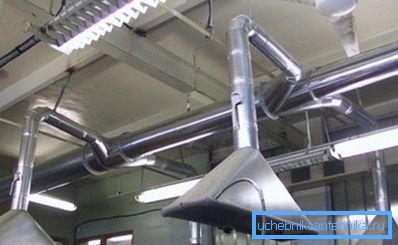

I sådana fall hotar inte övertryck - detta kan bara hända i specialiserade tätt stängda rum, men det finns avledningskanaler för detta ändamål. Luftflödet kan utföras på ett generellt sätt över hela rummet i ett rum eller en verkstad, men kan också riktas till en viss plats, som i bilden ovan, vilket är mer ekonomiskt när det gäller energiförbrukning.

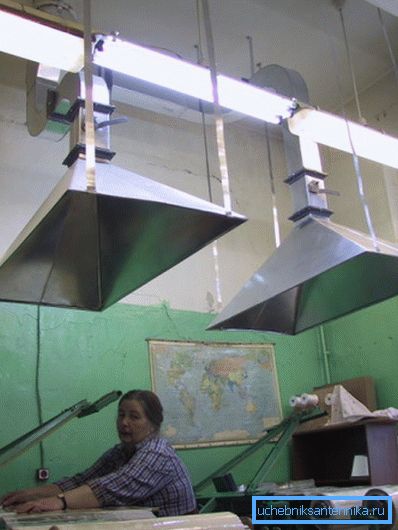

Utseende och blåser för lokal användning är mycket lika varandra - samma rör och samma paraplyer, förutom att luftflödet rör sig där i motsatta riktningar.

Suganordningar, emellertid, liksom en fläkt, har som regel en elektrisk drivenhet som inducerar cirkulationen av luftflödet. Lokal avgas används huvudsakligen i fabriker för insamling av skadliga gaser och obehagliga lukt.

Tilluft och avgasventilation kan vara mekaniskt (elektriskt drivet) och naturligt - det sista alternativet är bekant för alla, som det används i höghusbyggnader, kontor, affärer, medicinska institutioner och företag. Naturlig luftutbyte genom systemet av gruvor och kanaler kan också spädas med lokala avgasfläktar, till exempel kan du hitta sådana i badrum i bostadshus.

Villkor för förebyggande och utförande av arbeten

Vad ska man göra varje år

1. Det är nödvändigt att kontrollera lagren hos motorn som roterar bladet (pumphjulet), som ligger i luftvärmeväxlaren.
2. Kontrollera pumphjulets tekniska skick.
3. Förebyggande av dränerings siffror.
4. Inspektion av vattenpumpen på värmeväxlaren.
5. Revisionsstöd för vibrationsisolering.
6. Testning av all instrumentation.
7. Rengöring av persienner.
8. Inspektion av alla ledningar.
9. Revision vozduhoprovodyaschego pipeline för läckage.
10. Värmeväxlare behandling med kemiska rengöringsmedel.
11. Med hjälp av samma kemiska medel rengör du kanalens inre hålighet.
12. Kontrollera täthet och (om nödvändigt) tätning av ledningarna i rörledningen.

Vad du behöver göra varje halvår

1. Kontrollera filtret för ventilationssystem för förorening.
2. Rengör kondensatdränering med kemiska medel.

Vad ska man göra varje kvartal

1. Kontrollera fästena för styrka och flexibilitet, såväl som deras broach.
2. Kontrollera monterade fjädrar i motorblåsare.
3. Kontrollera bältesskyddet för rätt läge och försök att spänna dem.
4. Ta bort plåten från pumphjulet och placera den på axeln.
5. Det kan vara nödvändigt att justera axlarna hos motorerna och impellrarna.
6. Inspektion av parallellitet och vid behov justering av axelns och pumphjulets position.
7. Förebyggande av vattenpumpmunstycken.
8. Kontrollera utrustningskedjan (ström, styrning) och dra åt gängade aggregat om det behövs.
9. Testning av en trevägsventil på luftvärme och kylning.
10. Smörjning av alla lager.
11. Justera drivremmarna.
12. Felsökning av överensstämmelse med remskivor för remskivor vid behov

Vad gör man varje månad

1. Visuell inspektion av all utrustning.
2. Revision fästelement för styrka och flexibilitet, liksom deras förebyggande.
3. Kontrollera bältesskyddet för rätt läge och försök att spänna dem.
4. Ta bort plåten från pumphjulet och placera den på axeln.
5. Det kan vara nödvändigt att justera axlarna hos motorerna och impellrarna.
6. Fasprovning - Spänning och strömavvikelse.
7. Förebyggande av elektriska ställdon av ventiler och reglerventiler.
8. Spela in mätinstrumentets mätningar.
9. Rengöring och vid behov byte av luftfilter.
10. Kontrollera tillståndet av antivibrationsstöd.
11. Förebyggande av fuktgivande munstycken, pumpfilter, lagertank och bevattningskammare
12. Styrning av värmeväxlare, dränering och rengöring vid behov.
13. Visuell inspektion och vid behov byte av drivremmar.

Mekanisk ventilation

Obs. Nedan ser vi på de viktigaste typerna av mekanisk ventilation, som i motsats till installationen av naturlig ventilation, mest av allt kräver underhåll. Tvingad luftcirkulation utförs antingen med hjälp av en pumphjul roterad av en elektrisk motor eller med en ejektor (den slutliga effekten är nästan densamma, även om priset är annorlunda).

inflöde

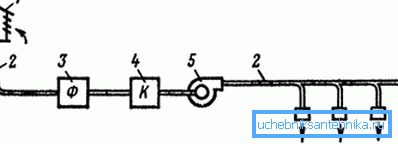

Ventilationssystemet i de flesta fall från luftintagsanordningen, som även kallas luftintaget (1), är installerat på utsidan av byggnaden (vanligen på taket), men samtidigt söker de en plats där den renaste luften är.

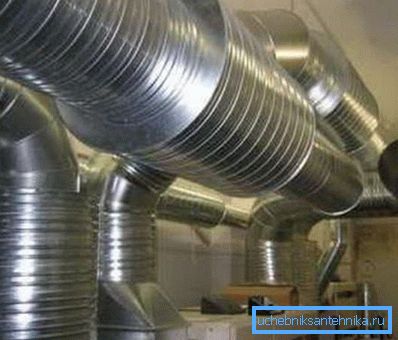

Luft transporteras till rummet genom luftkanalen som anges i diagrammet med nummer 2 - de är gjorda av tegel, betong, en blandning av slagge och alabaster, samt metall och plast. Luftströmmen rengörs från damm med hjälp av ett filter (3).

Så att under vintersäsongen kommer den kraftigt nedkylda luften inte in i rummet, den passerar genom värmare (4), där varmt vatten och ånga vanligtvis används som kylvätska, men även användningen av elektriska luftvärmare övas. Luftflödet gör att centrifugalfläkten rör sig (5).

Nummer 6 betecknar ett munstycke med ett luftinlopp genom vilket luft kommer in i rummet - detta kan vara lokalt eller installerat flöde (lokal eller generell ventilation), som regleras genom att använda ventiler eller chokeventiler placerade på grenkanalen i luftinloppet.

För fläktar, värmare och filter är arbetskammaren i regel utrustad - de måste vara i samma rum som krävs enligt reglerna för ventilationssystemets funktion.

Den transporterade luften levereras till arbetsutrymmet i en zon högst två meter hög - det motsvarar mänsklig tillväxt, vilket gör det möjligt att andas in ren luft. Vid utloppet installeras en ljuddämpare för ventilationsenheter så att utströmmen inte irriterar hörseln med yttre ljud.

avgasrör

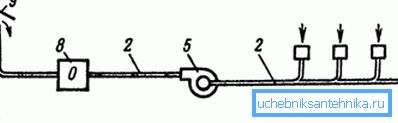

För en utblåsningsanordning behövs munstycken med avgasshål (i figuren betecknas de med nummer 7) genom vilken luft dras från rummet, impellerna roteras av en elektrisk motor (5) och kanaler för transport av luft (2).

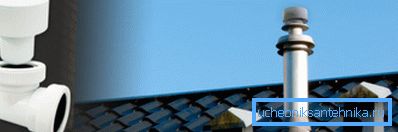

Figuren 8 i diagrammet indikerar en filtreringsanordning för rengöring av gas- och dammflödet, men filter installeras endast i de fallen om koncentrationen av förorening i luften som emitteras i atmosfären överstiger normen för ett visst område (bostadsområde, landsbygd, berg). Utmatningsanordningarna själva (9) ska installeras 1-1,5 m över åsen eller takets topp.

När avgasventilen är aktiverad, går ren luft in i rummet genom dörrar, fönsterluckor eller specialutrustade öppningar och genom läckande anslutningar av strukturen (samma fönster och dörrar). I vissa situationer kan systemet för sådan luftutbyte vara en väsentlig nackdel i objektets arrangemang - det kan finnas utkast i rummet som i sin tur påverkar människors hälsa.

Tillförsel och avgaser

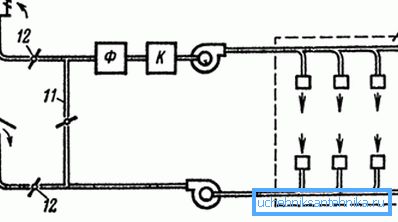

Den mest funktionella kan kallas tillförsel och avgasventilation, det schematiska diagrammet som du ser i den övre bilden. Här samlas två typer av utrustning som ger enhetlig luftcirkulation i rummet, oberoende av utetemperaturen.

Placeringen av paraplyerna / slitsarna för blåsning och avgaser bestäms i enlighet med produktionsbehoven hos en viss verkstad eller offentlig byggnad.

Från utsidan av byggnaden är det nödvändigt att bestämma platsen för luftintag och huvudfaktorn vid valet är vindriktningen - den är monterad på vindmunstyckets vindsida för avlopp med ett avstånd på minst 8 m, och även bort från föroreningar från tredje part.

Om tillufts- och avgassutrustningen är utrustad med recirkulation, kommer den luft som sugs ut av avgasen (10) från rummet helt eller delvis tillbaka till samma rum genom insugsystemet.

Återcirkulationssystemet tillhandahålls genom att ansluta tillflöde och avgaser med en speciell kanal märkt med 11 i bilden. Men sekundärflödet flödes inte godtyckligt - det kan justeras med ventilen, vilket indikeras med 12.

Obs. Användningen av avgasventilation med recirkulation i olika byggnader gör att du kan spara på uppvärmning på vintern och på konditioneringen på sommaren.

Men för återvinning är det tillåtet att använda sekundärluft inte i varje fall, men endast när det inte finns några skadliga ämnen där, under alla omständigheter bör de inte vara mer än 4: e faroklass och inte överstiga en koncentration av 0,3 qpdc. Användningen av återvinningssystemet är också oacceptabelt om det finns obehagliga lukt i rummet, och dessutom patogena mikrober och virus som inte kan filtreras.

fans

Obs. För tvångsrörelse av luft genom kanalerna med en tryckförlust på högst 1500 kg / m² Luftpumpmaskiner eller fläktar används.

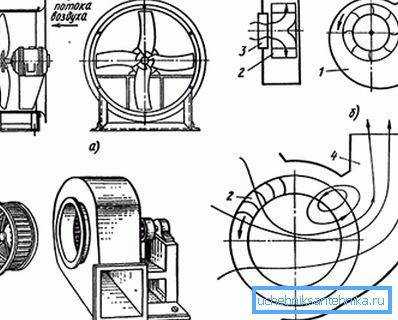

Det enklaste är en axiell fläkt, som är en pumphjul som ligger direkt i kanalen - luften som kommer in rör sig med lutande blad längs kanalaxeln. I den inhemska sfären kan du se dem på köksfläktarna.

För stora volymer luftpumpning används inte axiella strukturer på grund av låg effekt - här hittar du redan mer komplexa system med likriktare. Aluminiumprofil för ventilationssystem av denna typ, som används för installation, underlättar hela strukturen, vilket i sin tur gör installationen av utrustning billigare.

slutsats

Om du vill göra förebyggande underhåll av ventilationssystemet med egna händer, bör du först och främst uppmärksamma rekommendationerna från det företag som deltog i installationen. Du kan också samordna arbetet enligt instruktionerna för fläkten, som utfärdas av tillverkaren.
