Flexibla luftkanaler för ventilation: egenskaper hos enheten

I den här artikeln kommer vi att prata om vad som är flexibla luftkanaler för ventilation, hur och från vad de är gjorda och vilka funktioner är deras användning. Artikelns ämne är av stort intresse eftersom utöver drift i industrisystem används flexibla ventilationskanaler vid installation av hushållsutdrag i kök.

Trots att ett brett utbud av styva runda och rektangulära kanaler är till salu, blir behovet av att använda flexibla rör inte mindre relevant. Anledningen till populariteten är att den hårda kanalen på vissa obekväma delar av ytan inte kan installeras.

Återigen är det på vissa ytor med ett stort antal utskjutande sektioner helt enkelt olönsam att sätta en styv struktur med ett stort antal leder. Användningen av flera kranar kan ersätta inköp av ett flexibelt rör, vilket kännetecknas av en hög grad av täthet och driftsäkerhet.

Huvudsakliga sorter

Flexibla metall- och plastluftkanaler för ventilation tillverkas för närvarande. Båda produktkategorierna används vid konstruktion av inhemska avgasventilationssystem. Tänk på detaljerna hos anordningen av dessa arter mer detaljerat.

Plastkanaler är gjorda av följande typer av polymermaterial:

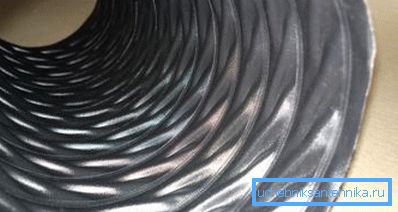

• Polyvinylklorid (PVC) med förstärkning av stålspiral används för tillverkning av kanaler med relativt jämn inre yta.

Flexibla PVC-kanaler är gjorda genom extrudering på helautomatiserad utrustning och därför är priset på den färdiga produkten relativt låg.

PVC-kanalerna är inte slitstarka, men samtidigt är de helt transparenta och är därför det bästa valet för huven i träbearbetningsindustrin. Diametern av PVC-produkter är begränsad till storleken av 16-200 mm.

Viktigt: En signifikant nackdel med polyvinylkloridluftkanaler är låg motståndskraft mot låga temperaturer, så att de inte kan användas i inloppssystem kombinerat med uppvärmning. Vidare förlorar sådana produkter, när temperaturen sjunker under + 5 ° С, deras tidigare flexibilitet och blir sköra.

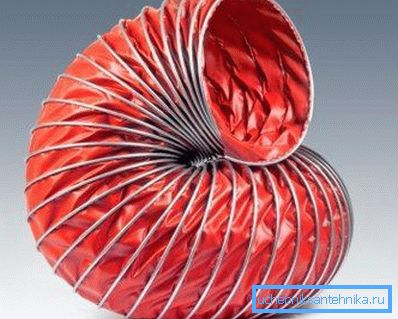

• Viniuretan med förstärkning av stålspiral används för produktion av luftkanaler enligt principen om svetsning av polymerband tillsammans med en metallspiral.

Fördelen med sådana kanaler är hög motståndskraft mot mekaniska deformationer och extremt låg ljudnivå. Denna typ av ventilationskanal är mest flexibel. Till exempel kan en produkt knyta till en knut utan att äventyra dess integritet.

På grund av hög hållfasthet och olika storlekar kan dessa flexibla luftkanaler användas både för byggande av ventilation och för anslutning av luftkonditioneringssystem.

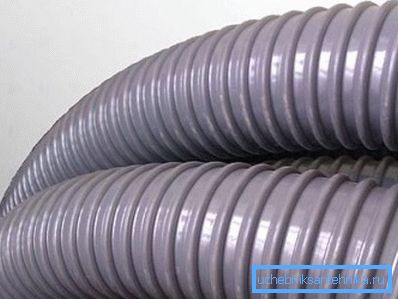

• Luftkanaler av polyolefin eller polyuretan (PU) med stålspiralförstärkning visar medelstyrka. Produkter kan användas i apparaten av hushållsprodukter. En signifikant nackdel med sådana produkter är den låga aerodynamiken hos den ribbade inre ytan.

Viktigt: På grund av brist på jämnhet i de inre väggarna, är luftkanaler som görs med dessa material mer benägna att blockera upp än deras motstycken med en jämn inre yta.

Metallprodukter presenteras i följande kategorier:

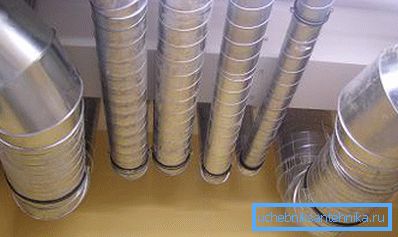

• Stålluftkanaler för ventilation gjord av stålplåt, skär i band. Tejpen formas till en spiral, varefter ett rör i ett stycke tillverkas från billetten.

Sådana mönster utmärks av stor vikt med hög hållfasthet. För större hållbarhet galvaniseras stålet före produktionsarbetet.

• Aluminiumluftkanaler för ventilation även gjord av metallremsa, från vilken ett runda rör bildas. De resulterande revbenen är sammankopplade med ett hopfällbart lås.

Sådana produkter kan böjas nästan i rätt vinkel utan att de är täta. Dessutom används aluminiumprodukter, liksom deras stålkomponenter, effektivt i temperaturområdet från -30 ° C till + 300 ° C.

Viktigt: Flexibla metallkanaler är inte den bästa lösningen för flera användningar. Om ventilationskanalen är installerad och tar den nödvändiga formen är det önskvärt att inte räta ut det senare.

Användning av flexibla ventilationskanaler

I enlighet med TU 36 736 93 för metallventilationskanaler används dessa produkter inom olika industriområden, arrangera bostads- och offentliga byggnader etc.

Modern teknik gör det möjligt att tillverka sådana rör inte bara flexibla, men också riktigt lufttäta. Trots den ökade funktionaliteten och efterfrågan är priset på flexibla kanaler inte mycket högre än kostnaden för styva analoger.

Ett viktigt villkor för att effektivisera driften av dessa produkter är att installationsarbetet är korrekt. Vidare kan effektiviteten i driften av luftkanaler säkerställas genom att rengöra det inre hålrummet från blockering i tid.

Tänk på vad som är funktionerna vid installationen av flexibla kanaler.

Funktioner av installationsarbetet

Vid anslutning av metallkanaler för ventilation vid svängning, för att uppnå optimal spänning bör du använda metalliga elbows med justerbar vridningsvinkel. Knäet är fast monterat på stödkonstruktionerna och det är därför möjligt att tillhandahålla den erforderliga kanalspänningen på de indirekta sektionerna av linjen.

Denna monterings teknik ger sådana fördelar som:

• Minskar resistansen hos kanalens inre yta på grund av att innerhylsan är ordentligt spänd.
• Möjligheten att justera böjningsvinkeln i intervallet 90-180 grader;
• Behåll den önskade graden av rörlighet för ventilationskanalen under driften av systemet.
• Tillförlitlighet att fästa en flexibel kanal vid svängning.
• Låg sannolikhet att bryta den flexibla ventilationskanalen vid vändpunkterna.

Viktigt: Användning av flexibla kanaler är föremål för ett antal begränsningar, inklusive avvisning av installation i vertikala stigare, vars höjd är över 6 meter. Dessutom bör flexibla kanaler inte användas utan att ta hänsyn till sådana parametrar som värmebeständighet, designfunktioner etc.

Installationshandboken förutsätter att följande krav uppfylls:

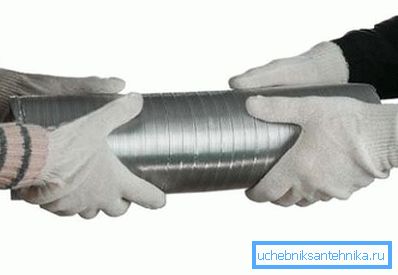

• När du börjar montera arbetet, är det nödvändigt att helt sträcka den inre kanalhylsan med egna händer för att eliminera böjningar och tryckförluster.
• Överskridande flexibla rör är trimmade. Installera inte ventilationssystemet, lämnar kanalens ytterligare längd till reserven.
• Upphängda fästen väljs med hänsyn till tillräcklig bredd där yttermanteln på manteln (skalet) inte ändrar sin form.
• För passage av väggkonstruktioner kommer vi definitivt att använda metallhylsor eller adaptrar som säkerställer säkerheten hos den flexibla kanalen under installationen och efterföljande drift.

Installationsarbetet utförs enligt följande:

• Flexibla, temperaturbeständiga luftkanaler för ventilation skärs i sträckt tillstånd med metall sax, medan spiraldelen är bitad av klipper. När man arbetar med plastkanaler skärs polymerskalet med en skarp kniv, medan spiralen är biten av nippers.
• Anslutningen är gjord med koppling av bröstvårtyp, aluminiumhäftande tejp eller mastik. Luftinloppet på munstycket måste vara minst 50 mm
• Anslutning för extra styrka fixa nylon eller metall slips.
• Installation av halvstyva kanaler genomförs genom att fästa på flänsarna och fästa med skruvar.
• Vid slutet av arbetet kontrollerar vi anslutningarnas täthet.

slutsats

Nu vet du vilka PVC-luftkanaler för ventilation och deras metallkomponenter är. Som ett resultat kommer du att kunna välja de ändringar av ventilationskanaler som kommer att uppfylla behoven hos det använda luftväxlingssystemet.

Du kan hitta mer användbar och informativ information genom att titta på videon i den här artikeln.
