Fläktar för ventilation: en översikt över de grundläggande

Val av ventilatorns ventilator är en av de viktigaste ögonblicken i utformningen av luftväxelkretsarna. Det är extremt viktigt att den valda enheten ger den nödvändiga prestandan och luftintaget / borttagningen utförs i rätt mängd.

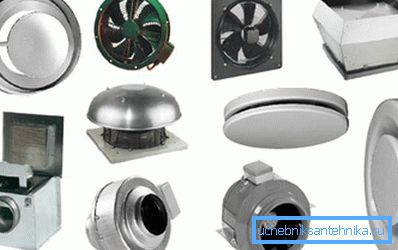

Nedan ser vi vilka typer av fläktar som används för ventilation i olika situationer, samt ett antal tips för att installera enheter för inhemska behov.

Varianter av modeller

radiell

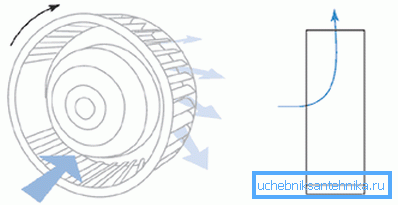

Radiella strukturer kallas enheter, där arbetsdelarna - blad - ligger på fälgen. Fälgen själv roterar runt en axel och skapar en ström av högtrycksluft.

Var uppmärksam! I de flesta fall installeras sådana system utanför lokalerna - på taket eller på väggmonterade väggkonsoler. Intern installation av radiella fläktar är motiverad endast på tekniska golvet.

Effektiviteten hos en sådan anordning, liksom andra parametrar, bestäms av formen av luftintagsvingarna.

• Modeller med bakåtböjda blad i förhållande till fälgens rotationsriktning visar endast bra effektivitet vid arbete med ren luft. Oftast har denna design en fläkt för ventilation. När det gäller fördelarna med denna modell, bör den viktigaste anses vara en låg ljudnivå vid arbete även vid kraftgränsen.
• Raka blad (radiella och avböjda) används ofta vid konstruktion av system för avlägsnande av förorenad luft. Pumphjulets konfiguration förhindrar inandning av föroreningar till axelns och fälgens roterande delar, vilket avsevärt minskar slitage på delar och underlättar förebyggande underhåll.
• Framåtböjda blad ger hög luftbyte effektivitet även vid relativt lågt tryck. Vingsdelens form gör det möjligt att uppnå god prestanda i förhållande till den relativt lilla storleken av anordningen, eftersom sådana konstruktioner föredras vid utformningen av inhemska luftväxlingssystem.

De allmänna fördelarna med denna typ av utrustning inkluderar bra luftinsprutning, vilket säkerställer dess överflöde, vilket innebär att förhållanden skapas för att avgasen ska fungera smidigt.

axiell

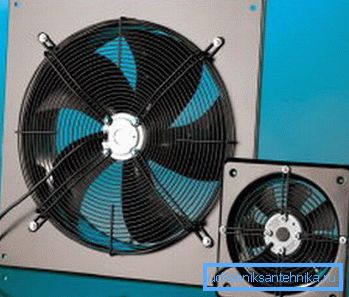

Axial (axial) fläkt - den vanligaste modellen som används i de flesta avgasutrustningar. Dessa enheter är utrustade med avloppsugnar, tvångsinloppssystem, tak, golvfläktar etc.

Utformningen av denna typ av enhet är ganska enkel:

• Vridmomentet, som i föregående fall, överförs till mekanismens axel.
• Omedelbart fäst på bladets axel (den så kallade propellertypen av fastsättning). Volymen transporterad luft beror på formarnas storlek och storlek, vilket förklarar de olika modellerna på marknaden.

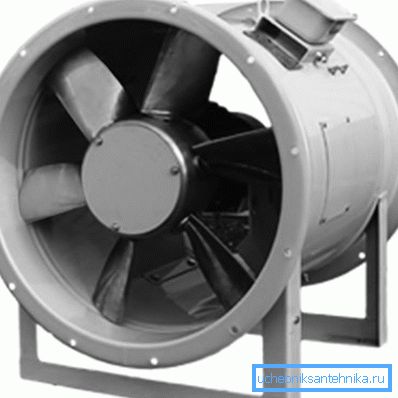

• Å andra sidan leder installationen av blad direkt på axeln till betydande prestandaförluster, eftersom den axiella ventilationsfläkten oftast monteras i ett cylindriskt hus eller kanal med minimala luckor mellan väggarna och bladen.

Var uppmärksam! För att öka produktiviteten installeras ofta guideblad bakom propellerns del. Montering av luftväxlingssystemet i köket eller badrummet kan utföras med egna händer och ta plåtarna av galvaniserat stål som delar.

diagonal

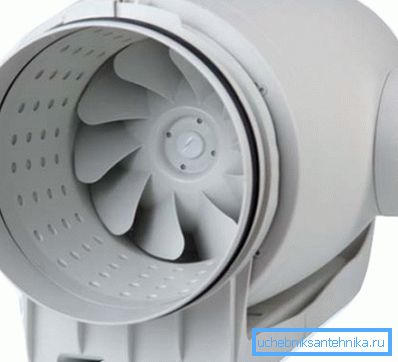

Diagonalfläkten är resultatet av att kombinera de principer med vilka axiella och radiella modeller är konstruerade:

• På pumphjulet monterade blad monterade i stor vinkel.
• När hjulet roterar ökar trycket på grund av en ökning i centrifugalkraften.
• Dessutom desto högre fläkthastighet desto högre injiceras trycket.

När det gäller omfattningen av dessa enheter är den väldigt begränsad. Centrifugalfläktar för ventilationssystem i vanliga luftkylsystem, såväl som i stora volyminloppskretsar.

diametralt

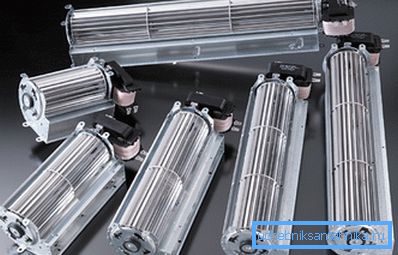

Diametriskt anordningar är mycket olika i utseende från andra enheter som används för att ge tillflöde och extraktion:

• Pumphjulet är en stång eller cylinder med relativt liten diameter.
• Luftintagsvingar är monterade på cylinderns stång eller yttervägg. De kan ha en helt annan profil, men oftast används modeller med blad som är böjda i riktning mot luftflödet.
• Luften passerar från utsidan av fläkten, för att öka trycket rörliga delar är vanligtvis placerade i speciella hus.

Denna design gör att du kan flytta tillräckligt stora volymer luft. Därför används diametriska fläktar där det är nödvändigt att installera relativt kompakta enheter, till exempel när man organiserar luftgardiner etc.

Var uppmärksam! Den viktigaste nackdelen med diagonala och diametriska modeller är den höga komplexiteten, varigenom priset på enheterna också blir ganska stort. Oftast används de i industriella luftväxlingsnät, liksom för att ordna ventilationskretsarna i moderna bostadshus.

Tips för att välja

Monteringsanvisningar

Oftast är bostadshus (privata hus och lägenheter) inte färdiga med tvångsventilation. Det beror på det faktum att den så kallade slitsventilen - luftdiffusion genom läckage i fönster och dörrkarmar - ingår i beräkningen under designprocessen.

Installationen av moderna förseglade fönster samt utvändiga dörrar med tätningskretsar minskar emellertid den mängd inkommande luften, och flödet stannar nästan helt. Till följd härav uppfylls inte standarderna för luftväxling även ungefär, vilket påverkar vår hälsa.

Å andra sidan, efter flera års drift av avgaskanaler utan ordentligt underhåll, reduceras deras genomströmning avsevärt. Till följd av detta verkar inte tillflödet eller extraktorn effektivt, och luften i vardagsrummet blir gammal och praktiskt taget olämplig för andning.

Utgången kommer att vara tillförsel av luft (ventilation eller installation av specialventiler) och installation av speciella avgasanordningar.

Som regel är sådana anordningar monterade:

• I köket. Först och främst är dessa avgaser som avlägsnar rök och ånga från utrymmet ovanför spisen, samt speciella fläktar i köksfönstren.

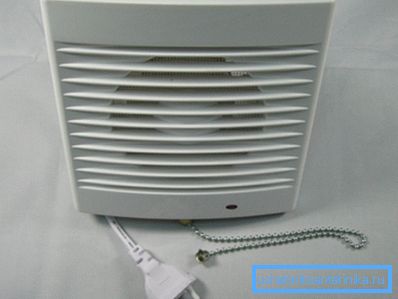

• På badrummen. Här är oftast en ventilationsgrill med fläkt fixerad under taket, vilket gör att du snabbt kan bli av med obehagliga luktar.

Var uppmärksam! Även tvångsventilering av badrummet normaliserar fuktighetsregimen, vilket gör att du kan skydda rummet mot infektion med svampar. Naturligtvis måste också luftfuktighetens höga luftfuktighet beaktas, eftersom instruktionerna rekommenderar att man installerar enheter med bra vattentätning här.

• I verkstäder och andra rum, som behöver en snabb avgasning.

Utöver de ovan nämnda installationerna har komplexa väggventiler med ventilationsmekanismer nyligen blivit populära. De mest moderna modellerna av sådana ventiler kan fungera både i inflödesläge och i avloppsläge.

Parameter Definition

Frågan om hur man beräknar fläktens effekt för ventilation är mest relevant vid utformningen av industriella lokaler och offentliga byggnader: det är här ett stort antal människor ständigt befinner sig och syreförbrukningen per tidsenhet kommer att vara betydande.

För vanliga bostäder är beräkningen ganska enkel, eftersom möjligheterna till naturlig justering är mycket större här.

Instruktioner för att bestämma parametrarna innefattar användning av följande formel:

L = L_norm * N, där:

• L är den önskade volymen av luftväxling, m³/ h
• L_norm - Luftförbrukningstakten av en person per tidsenhet (enligt SNiP 41 - 01-2003 är detta värde 60 m³/ h)
• N - Maximalt antal personer som kan vara i rummet.

För att förbättra effektiviteten kan du också använda multiplikatorn för luftkurs (för vardagsrum - 1-2, för kontor - 2-3, för produktionsområden - 4 och mer).

Multiplicera den erhållna siffran i föregående fall med motsvarande faktor, vi får ventilationsenhetens rekommenderade prestanda. Då kommer vi bara att behöva jämföra resultatet av beräkningen med de tekniska parametrarna för de modeller som finns på marknaden och välja den lämpliga.

slutsats

Information om hur man väljer ett fläkt för ventilation, och vilken typ som ska användas i en given situation, kommer att vara användbar först och främst för dem som planerar att designa all kommunikation i sitt hem.

För mer detaljerad bekanta med utbudet av luftutrustningsutrustning, liksom med komplexiteten i arrangemanget av ventilationsnät, rekommenderar vi att du tittar på videon i den här artikeln.
