Fästdon för ventilation - typer och metoder

Organisera systemet för ventilation av rum i ett hus eller lägenhet, vi kan använda tre versioner av luftkanaler - styva, halv-flexibla och flexibla. De är gjorda av metall, plast och polymerer. För montering på vägg eller tak har särskilda fästdon för ventilation utvecklats, vilket kommer att vara vår artikel idag.

Dessutom kommer vi att visa ett tydligt exempel på hur allt detta ska hända.

Luftkanalfästning

Luftkanaler kan sättas på olika sätt i horisontellt och vertikalt plan. Mycket sällan installeras de i en lutande position.

För fixering använd speciella fixeringselement. Metoderna för deras installation beror på formen och dimensionerna för luftkanalen.

horisontell

Vid installation av ventilationskanaler på murar (armerad betong) väggar eller kolonner används metallfästen i form av en kvadrat. De är inbäddade i ytan med hjälp av hörnfodrar.

Fästena på den utskjutande delen har en öppning för upphängning av luftkanalen.

Plankens dimensioner som kommer från väggen och längden av dess inbäddning i ytan beror på kanalens dimensioner.

1. Ventilationskanaler är fästa på armerad betongkolumn med hörn, stag, plåt av metallplåt. En stålplatta är fastsatt i kolonnen med dyvar, varefter ett hörn och en stut ska skruvas på den.
2. Luftkanalen fästs på betongpanelen med hjälp av fästen, till metallkolonnen med klämmor och tvärbalkar.
3. Luftrör är fästa på I-balkar med fästen av stål eller järnremsa.

vertikal

En rund luftkanal i tvärsnitt upp till 1 m är fäst vid en tegelvägg med hjälp av ett stöd som består av:

• metallkonsol;
• speciella förband;
• klämmor - från stål och från hörnet.

Runda luftkanaler är fästa på en armerad betongkolonn med konsol som består av konsoler svetsade på en metallplåt och 2 halvklämmor. Den senare är bultad efter att ventilationskanalens sammansättning är klar.

Tips: När det inte går att fixera ventilationen på en vägg eller pelare kan den installeras med taket.

Ventilationsinstallation

Instruktionen nedan kommer att berätta hur du gör allt korrekt:

Tips: När det är nödvändigt att installera ventilation under taklocket, häng upp luftkanalförbindelserna innan du installerar det, montera sedan luftdistributörerna för montering av taket.

Fästanordningar för luftkanal

Installation av ventilationen kan utföras enligt följande:

1. Applicera L-formad konsol, vars pris är ganska överkomligt. Fäst luftkanalelementen på den med skruvar eller skruvar.
2. Det är möjligt att fixera den rektangulära luftkanalen med skruvar eller skruvar med en Z-konsol.
3. Montering med pinnar och profiler:

• ventilationen bör ligga mot traversen;
• gängade delar minskar lateralförskjutning.

Använd ofta en gummiprofil, som dessutom ger ljudisolering av luftkanalen.

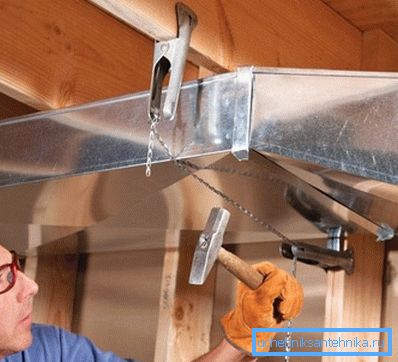

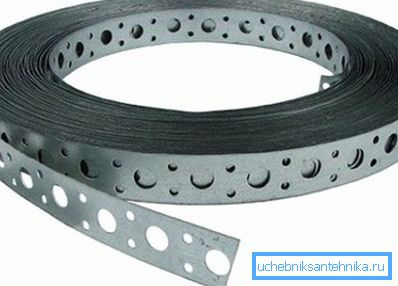

1. För fixering av rör med cirkulär tvärsnitt kan du använda stansade tejp. Detta bör ske med hjälp av en slinga eller fästning på skruven i ingreppsområdena. Nackdelen med denna metod är att det inte finns någon nödvändig styvhet.

Tips: För rör med en diameter på mindre än 200 mm kan du minska ljudkanalen för luftkanalen, om du också använder en klämma samtidigt som ett stansat tejp.

1. Används för montering av pinnar och klämma.
2. Ibland kan du använda mässings expansion ankare, som måste sättas in i ett prefabricerat hål och dra åt tappen.

Tips: Om det inte går att fästa kanalerna i taket, använd en metallstråle med en klämma, med en stift fäst vid den.

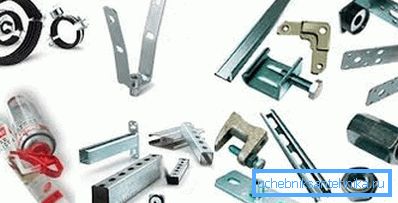

Applicera följande fästanordningar för ventilation, material och armaturer:

• parenteser av olika former;
• profiler;
• tvärstycket;

• dubbar;
• stansade tejp;
• slangklämmor;
• klämmor;
• lyftdon;
• stål hörn;
• plåt
• metall lameller.

slutsats

Tillförlitlig installation av ventilationssystemet kan endast garantera rätt fästelement. För detta ändamål används olika anordningar, delar och material. Denna artikel beskriver i detalj hur de ska användas om det behövs.

Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
