Enhetsventilationssystem - utnämningen, grundläggande och

Att bo på landsbygden, tycker du praktiskt taget inte om ventilation, ibland räcker det för att huset ska göra den enklaste konstruktionen. En annan sak är när man måste spendera arbetstid i stadskontor, vars fönster har utsikt över vägen. I det här fallet ger öppningen av fönstret inte bara tillgång till frisk luft, utan omvandlar bara atmosfären i rummet.

tidsbeställning

Idag är det omöjligt att föreställa sig någon produktion utan ventilation, såväl som lokaler i en lägenhet eller ett hus.

Dess användning är ganska omfattande och utrustningen, även om den är annorlunda i mångfald, men i realiteten består av tre huvudgrupper:

• skapandet av luftflödet;
• luftbehandling;
• luftfördelning i hela lokalerna.

Separat bör ytterligare komponenter för ventilationssystem identifieras, vilket kan betraktas som en integrerad del av dem, vilket kan negativa biverkningarna av arbetet:

• branddämpare;
• värmeisolering;
• ljuddämpare.

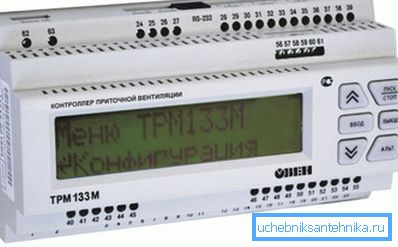

Tips: Alla komplexa ventilationssystem måste vara utrustade med automatisering.

struktur

Utrustningen beror på typen av ventilation. Exempelvis består intaget av element som:

För fördelning av luftflöde med följande delar av ventilationssystem:

1. Luftfördelare:

• munstycken med munstycken;
• gitter;
• perforerade paneler;
• taklampor;
• slitsenheter.

1. Luftkanaler.

1. Apparater av reglerings- och låsningstyp - ventiler, membran.

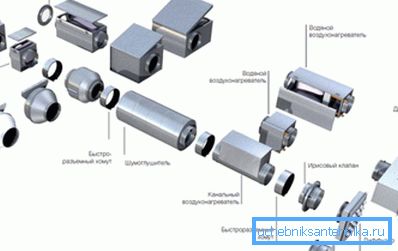

Huvudelementen i ventilationssystemet

Liksom med vilken konstruktion som helst, bör dess korrekta funktion säkerställas av dess individuella element, som kan fungera självständigt eller synkroniseras med resten genom automatisering:

1. Luftintaggaller Den första accepterar ren luft som kommer in från utsidan, priset beror på storlek och material. Oftast är det rektangulärt eller runt, det finns också ovala eller anpassade. Deras uppgift är inte bara dekorativa, men också praktiska - för att skydda ventilationssystemet från olika föroreningar, liksom nederbörd.

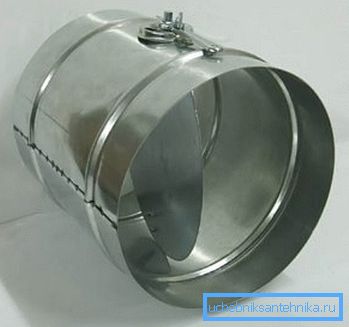

1. Luftventil utformad för att styra luftflödet, och förhindrar också inblåsning av yttre luft i systemet om den är avstängd. Särskilt behövs under den kalla årstiden, annars kommer frysande luft och sladd att falla in i huset och lägenheten. Du kan installera det enkelt med egna händer.

Oftast är ventilen i ventilationssystemen synkroniserad på ventilen med hjälp av en elektrisk drivenhet som automatiserar sin styrning. Om värmaren slås på - ventilen öppnas, när den stängs av - den stängs.

1. Luftfilter ett viktigt element i systemet, vilket skyddar det mot fluff, damm, insekter och smuts. Typiskt används grov skrubbning, som kan fånga partiklar så små som 10 mikron. Filtermaterialet i detta fall är akryl. Vid behov ökar skyddet av den ventilerade byggnadsanvisningen, rekommenderar att du installerar ett fint filter som fördröjer partiklar upp till 1 mikron i storlek, samt extremt fina filter som inte tillåter partiklar att falla till 0,1 mikron.

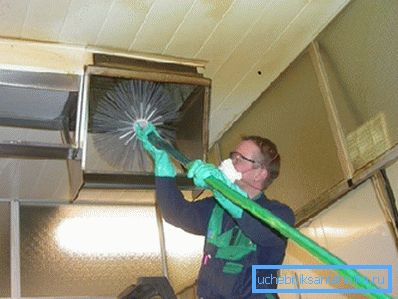

Tips: Övervaka enheten och rengör den från skräp och damm varje månad.

Vi rekommenderar att man installerar en tryckgivare för diagnos av filtret, som kan övervaka skillnaden i lufttryck vid ventilationssystemets inlopp och utlopp.

1. fläkt används i alla tvungna luftväxlingssystem och statiskt tryck i ventilationssystemet. Den har två huvudparametrar - volymen av lufttillförsel och tryck. Genom konstruktion kan de vara axiella och centrifugala.

Det första mottagna godkännandet från kunder på grund av dess tillförlitlighet och hög prestanda. Nackdelen är att de skapar ett lågt totaltryck, på grund av vilket luftflödet i svängkanalerna reduceras signifikant. I det här fallet rekommenderar vi användning av radiella modeller av fläktar som kan skapa högt tryckflöde.

Tips: De senaste modellerna av europeiska tillverkare av ventilationsutrustning är nöjda med lågt ljud och små dimensioner.

1. Luftkanaler utformad för att fördela den behandlade luften i byggnaden efter att den lämnat ljuddämparen.

De är förenade i ett nätverk bestående av:

• vänder;
• adaptrar;
• tees.

Deras val är gjord av:

• tvärsnittsarea - det beror på den nödvändiga luftväxlingen, som bestäms av beräkning, liksom på den maximala bestämda lufthastigheten;
• form - rund eller rektangulär, mindre oval;
• stelhet - flexibel, halv-flexibel och styv.

Tips: Under drift måste den tillåtna hastigheten i ventilationssystemet följas, annars kommer ledningen att bli en ljudkälla.

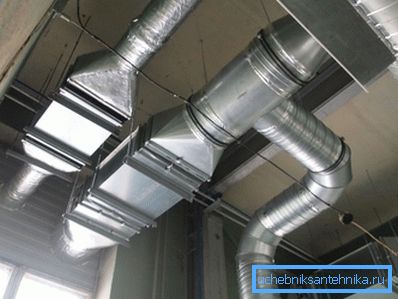

Styra luftkanaler är gjorda av galvaniserat ark, de kan vara rektangulära eller runda i form. Under vissa förhållanden kan de producera rostfritt stål.

Halv-flexibla och flexibla luftkanaler är gjorda av flera lager aluminiumfolie, de är runda i tvärsnitt, vilket underlättas av en ram gjord av ståltråd, snodd i en spiral. Denna design är bekväm för transport, eftersom den kan vikas "dragspel".

Nackdelen är hög aerodynamisk resistans på grund av den ojämna inre ytan, så de borde användas vid projekt av liten längd.

ytterligare

slutsats

Vid utformning av ett ventilationssystem är det nödvändigt att förstå inte bara dess syfte, men också enheten. Då blir det lättare att veta var, vad och var elementen ska installeras och vad de kommer att användas i framtiden. Konventionellt kan vi relatera några av dem till de viktigaste, andra till ytterligare.

Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
