Element av ventilation och deras värde i systemet
Som du vet, består ett system av en uppsättning komponenter som säkerställer en smidig drift och underhåll av optimala inomhusförhållanden. Det kan vara produkter gjorda av olika material, och om tidigare metalldelar användes mest av allt, används idag plastelement av ventilation, de är lätta och har ett ganska överkomligt pris.

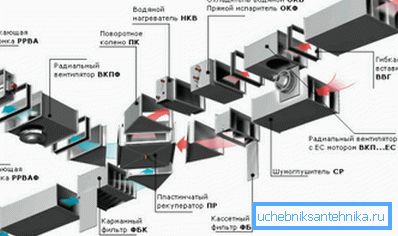

Huvudtyper av element
Trots att antalet olika element är väldigt stort finns det en viss lista, som nästan alltid används, överväga de huvudsakliga noder som finns i nästan vilket system som helst.
| Fläktar och ventilationssystem | Med denna typ av apparat kan du flytta luften genom systemet eller utföra direkt inflöde eller utflöde från rummet. Om luftvolymen är stora, används hela anläggningar med hög prestanda, som kan utföra ventilation över en lång tid. |
| Luftkanaler | Genom dessa element rör sig luften i rätt riktning. Utan dessa enkla komponenter är systemets funktion omöjlig, därför är det önskvärt att välja högkvalitativa produkter, priset är något högre, men både funktionalitet och utseende är mycket bättre. |
| Luftvärmare | Används i kommunikationer som kan ändra temperaturen på den medföljande luften. Dessutom är det de värmare som oftast används, eftersom de kan användas för att minska uppvärmningskostnaderna genom att bibehålla optimal fuktighet och luftkomposition. |
| Filterelement | Utan luftfilter är det svårt att föreställa sig även de enklaste systemen. Tack vare dem kommer stoftet från gatan inte in i byggnaderna, ibland finns det en omvänd process när luften från produktionslokalerna rensas av skadliga komponenter för att förhindra att de kommer in i atmosfären |
| Reglerings- och låsningselement | Konstruerad för att ändra intensiteten i lufttillförseln, liksom omfördelningen och blandningen under reglering av temperaturindikatorer. Det finns många sorter av denna typ av noder som väljs individuellt för varje projekt. |
| Luftdistributörer | Denna produktgrupp omfattar alla element genom vilka luft kommer in i rummet eller tas bort från det. De är gjorda i form av galler, paneler, församlingar, dessutom utrustade med fläktar, slitselement, och så vidare. |
| Värmeisoleringselement | De används för att isolera luftkanaler för att förhindra värmeförlust eller kyla samt för att undvika kondens på ytan |
Funktioner av systemnoder och deras egenskaper
Vi har granskat de olika typerna av element, nu kommer vi att fokusera på var och en av dem mer detaljerat och i detalj. Denna information hjälper dig att välja de bästa alternativen för ett visst system.
Fläktar och ventilationsenheter
Det här är ett av grundelementen, för tack vare det rör sig luften inuti systemet och en tryckskillnad som är nödvändig för rörelse av luft skapas.
Genom design kan alla enheter av denna typ delas in i tre huvudgrupper:

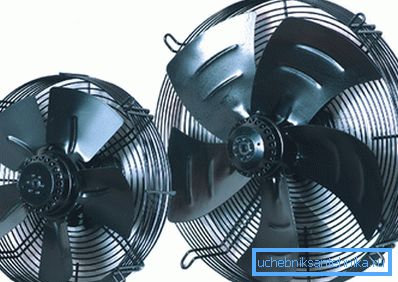

- Axiala eller axiella enheter kännetecknas av en enkel design och kompaktitet, vilket gör det här alternativet det mest populära bland utvecklare. Installationsanvisningarna är enkla, så vi kan säga att axialfläkten är idealisk för små system.
- Centrifugal eller, som de kallas också, radiella fläktar, är ett hölje i form av en cochlea, i vilken placeras bladen som tillför luft i en riktning. Oftast utförd i ett metallfall och är konstruerade för sugluftblandning.
- Diametriska fläktar används i luftkonditioneringssystem och luftgardiner är också ganska stora. De är gjorda i form av ett hjul upp till 120 cm långt, som löper vinkelrätt mot luftens riktning i kanalerna, så det är lätt att ändra flödesriktningen med hjälp, de särdrag är höga prestanda och mycket låg ljudnivå under drift.
Du kan köpa fans både separat och som en separat sektion eller enhet, dvs alla element monteras i en enda nod, som är installerad på en viss plats, kan följande alternativ särskiljas av typen av arrangemang:
- Anläggningar i ventilationskanalerna.
- Interna system som finns i ventilationskamrarna.
- System installerade på byggnadens tak.

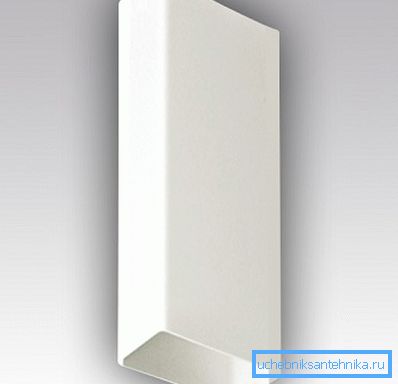

Luftkanaler
Alla element i ventilationskanalerna kan delas in i grupper enligt ett visst attribut, till exempel enligt tillverkningsmaterialet finns följande alternativ:
- Metallprodukter (oftast gjorda av galvaniserat eller rostfritt stål).
- Metallkonstruktioner är enheter av plast, som dessutom är förstärkta med ett lager av metall eller metallram.
- Plastprodukter skiljer sig åt i materialet från vilket de tillverkas, eftersom olika typer av plast har olika egenskaper.
Var uppmärksam! Om du själv gör jobbet måste du välja produkter med flänsanslutningar, eftersom det här är det enklaste och högsta kvalitetsalternativet.
Luftvärmare
Används i system där det är nödvändigt att kontrollera luftflödes temperatur, det finns flera huvudvarianter:
- Vattenanordningar använder vatten uppvärmt till 90-95 grader vid drift. Följande komponenter används som värmeväxlare: rörformiga radiatorer, spiralrör och andra alternativ.
- Ångsystem använder värmen av vattenånga, som släpps ut i luften genom en värmeväxlare, som oftast är gjord av koppar, aluminium eller annan legering med höga värmeledningsegenskaper.

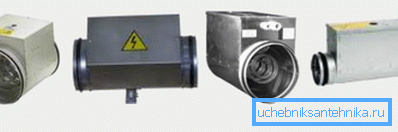

- Elektriska luftvärmare använder ström, huvudelementet är en spiral som värmer upp till höga temperaturer.
filter
Denna produktgrupp är utformad för att rengöra tilluft eller avgaser. Om du väljer ett eller annat alternativ, bör du styras av graden av förorening och den nödvändiga kvaliteten på rengöringen.
Enligt allmänt accepterade standarder kan alla filter delas in i tre huvudgrupper:
- Grov rengöring.
- Fin rengöring.
- Extra fin rengöring.
Kom ihåg! För korrekt luftrengöring är det nödvändigt att filterelementet är installerat tätt i en speciell ram, och åtkomst till den måste vara ledig för att kunna byta ut.
Avstängnings- och kontrollenheter
Det finns många typer av sådana enheter, överväga deras huvudsakliga alternativ:
- Beroende på ventilationsmetodens utförande finns det oisolerade och isolerade (isolerade) varianter.
- Beroende på arbetets karaktär finns låsning (tvåposition) och regleringselement.
- Beroende på arten av de utförda funktionerna är det möjligt att särskilja separations-, blandnings- och låsningsanordningar.
- Det finns också backventiler och konventionella ventiler, reglerande membran och många andra mer komplexa och högteknologiska alternativ.
Luftdistributörer
Genom dessa noder går luften in eller tas bort från rummet, det finns ett stort antal konfigurationer, men de mest populära är följande:
- Särskilt tak.
- Slitsad konstruktion.
- Gitter av olika storlekar och former.
- Tryckökande munstycken.
- Apparater med olika munstycken som kan bytas ut beroende på vilka funktioner som utförts.
slutsats
För att göra högkvalitativ och produktiv ventilation behöver du inte vara professionell, men det är dock bättre att samordna systemets konstruktion med specialister för att undvika fel och felberäkningar.
Videon i den här artikeln hjälper till att förstå några av funktionerna i ämnet ännu bättre.
