Drift av ventilationssystem: tekniska krav och

Ämnet i denna artikel är reglerna för drift av ventilationssystem. Vi kommer att behöva studera de nuvarande regleringsdokumenten, som anger både de tekniska aspekterna av underhållet av ventilation och de begränsningar som är förenade med arbetssäkerheten i företagen.

Så låt oss börja.

förord

Kraven på idrifttagning, underhåll av ventilationen, ordern på och av sedan Sovjetiden var fortfarande något tvetydigt. Varje ministerium utfärde sitt eget regleringsdokument med sin egen enskilda lista över rekommendationer. Alla allmänna regler som är relevanta för något ventilationssystem finns helt enkelt inte.

Observera: Anledningen till detta är inte tjänstemänens benägenhet att överbureaukratisera någon annans arbete. Samtycka att kraven för försvar företag, produktion av giftiga insekticidala läkemedel och, säg, för postkontoret kommer oundvikligen att skilja sig.

Här är några exempel på branschdokument.

• Kommunikationsministeriet godkände 1977 instruktionerna för drift av ventilations- och luftkonditioneringssystem hos kommunikationsföretag.
• 1997 utfärdade RAO United Energy Systems of Russia en modellinstruktion för drift av värme och ventilation av värmekraftverk.

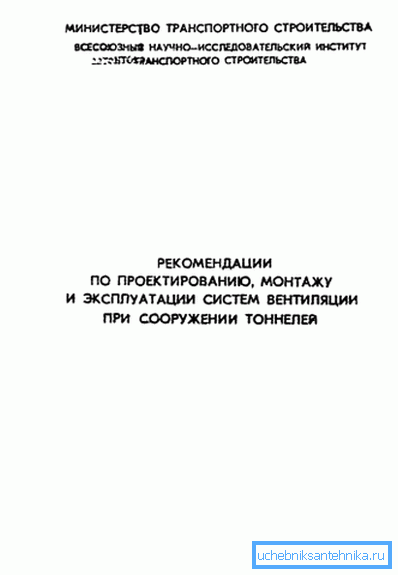

• 1983 hämtas från de rekommendationer som antagits av transportministeriet för konstruktion, installation och drift av ventilationssystem under byggandet av tunnlar.

Föremålet för vår forskning är ett relativt gammalt dokument från 1974 och behåller dess relevans i vår tid ett dokument som heter BCH 316-73. Det valdes eftersom kraven och rekommendationerna i det är ganska universella: Bruksanvisningen för ventilationsanordningar av industriföretag i Minmontazhspetsstroy är inte knuten till några högspecialiserade produktionsförhållanden.

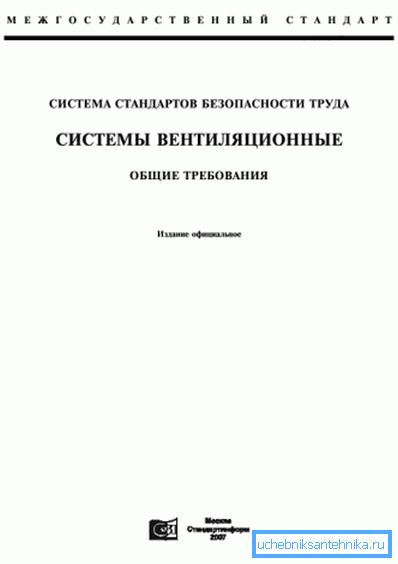

Utöver de operativa kraven kommer vi att ta itu med begränsningar i samband med arbetssäkerhet på jobbet. De beskrivs utförligt i GOST 12.4.021-75 Arbetssäkerhetsstandardsystem. Ventilationssystem: allmänna krav.

BCH 316-73

Instruktionsboken för ventilationssystem är indelad i flera tematiska sektioner. Vi kommer att studera dem i samma ordning som de presenteras i dokumentet.

Organisation av operativa tjänster

Ansvaret för tillståndet och effektiviteten av ventilationen är tilldelad till maskiningenjören; Den tekniska hanteringen av driften och underhållet utförs av företagets huvudmekaniker (huvudmekaniker).

Underhållstjänsten handlar om:

• Utveckling av arbetsinstruktioner för varje enskild produktionsplats
• Övervakning av överensstämmelse med dessa instruktioner
• Verifiering av överensstämmelse med det faktiska utförandet av ventilationsdesign standarder
• Övervakning av överensstämmelse med hygienkrav (särskilt om begränsande koncentrationer av potentiellt skadliga ämnen). För regelbundna kontroller av luftens sammansättning är anställda i företagets kemiska laboratorium eller tredjepartsorganisationer involverade.

• Utarbeta teknisk dokumentation för planerad reparation och återuppbyggnad av ventilation;
• Övervakning av utrustningens tekniska skick.

I personalförteckningen över avdelningen för huvudkraftingenjören är personalenheten personligen ansvarig för ventilationsoperationen. Position bestäms av antalet reparationsenheter av utrustning:

På och av

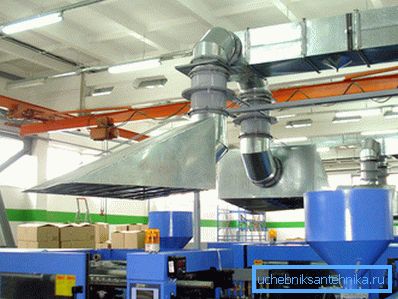

Inlopps- och aggregatfläktarna slås på 10-15 minuter före arbetsskiftet. Inkluderingsordningen måste vara strikt definierad: först är huven påslagen, då inflödet.

Avstängning sker 10-20 minuter efter omslagets slut i omvänd ordning: huven är avstängd efter spolning. Om företaget är utrustat med en uppvärmnings- och ventilationsenhet, övergår den efter avslutad arbetsförflyttning från luftväxeläget med gatan till återvinningsläget.

Lokala avloppsugnar (paraplyer över maskinerna, svetszon etc.) slås på 3-5 minuter innan skiftet börjar och stängs av efter 3-5 minuter efter det att den har fullbordats. När tilluftsuppvärmningen är stoppad under en längre tid (för ventilationsperioden eller när produktionen är stoppad) är vattnet helt avtappat från värmaren.

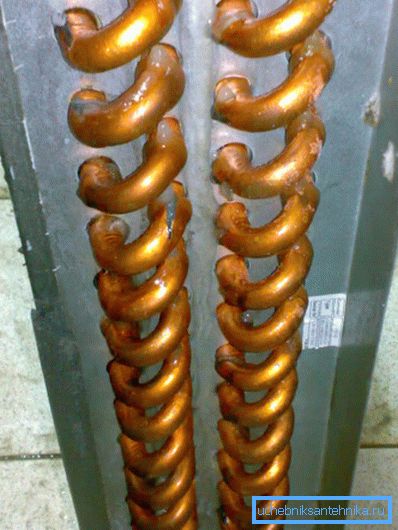

Priset för bristande efterlevnad av detta krav är en stor sannolikhet att tina kretsen på vintern.

En viktig punkt: att tömma kretsen måste du inte bara öppna ventilerna i dess nedre del, men öppna också ventilen överst. Utan luftläckor hänger kylmedlet oundvikligen i rören.

Explosions- och brandfarlig produktion

• Allt arbete med ventilation utförs endast med tillstånd från förmannen.
• Ventilationskamrarna kontrolleras av ventilationsarbetarna minst en gång per skift med obligatorisk inspelning av inspektionsresultatet i en journal. Alla defekter, som kan leda till ackumulering av brandfarliga eller explosiva ämnen, elimineras omedelbart efter detektering.

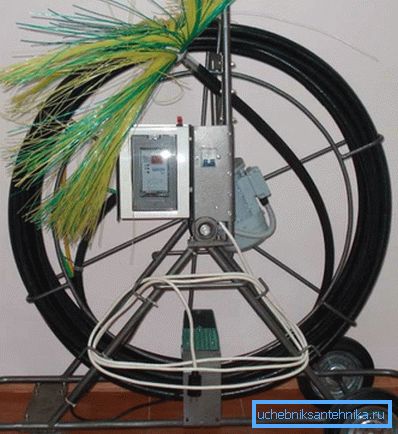

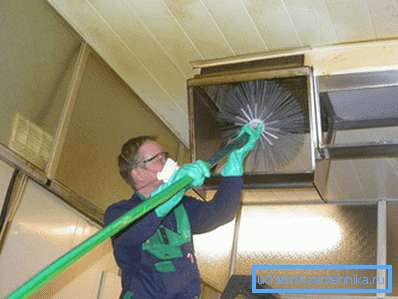

• Luftkanaler, dammseparatorer, kamrar och filter rengörs regelbundet från damm, andra föroreningar och brännbara föremål. Rengöringstiden registreras skriftligen.

• Förvaring av material och verktyg i rummen på ventilationsenheter är förbjudet.
• Allt arbete vid reparation och återuppbyggnad av ventilation utförs under öppettider (helst på helger) efter rengöring av utrustningen från brandfarliga och explosiva avlagringar. För reparationen krävs det skriftliga tillståndet från butikschefen eller skiftet.
• Brandskyddande ventiler i väggen måste vara säkert utan luckor förseglade med murbruk. Ventilerna rengörs regelbundet och smörjs vid behov.
• Vid brand släcker ventilationen och alla ventiler flyttas till stängt läge.

fans

Fläktar ska ha en jämn och tyst som möjligt springa. Stark vibration i arbetsprocessen är oacceptabelt.

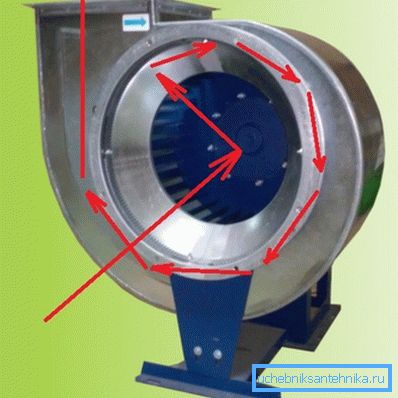

Rotationsriktningen hos de radiella fläktarna måste matcha formen av cochlea.

Hint: Rotationsriktningen för den slutna impelleren bestäms enkelt av den fria änden av elmotorns axel.

Impellerbladen ska inte ha synliga deformationer som kan leda till att man slår. Balansering är också förbjuden. Det är lätt att kontrollera balansen, snurra pumphjulet några gånger med egna händer: det bör stoppa i olika positioner, och inte bara i utgångsläget.

Pumphjulet ska rotera fritt för hand utan att röra höljet. Skruvarna som håller fast fläktkåpan på basen måste vara ordentligt åtdragen. Närvaron av locknut krävs

Det maximala tillåtna slagvärdet för fläkthjulet på fläkten beror på dess storlek:

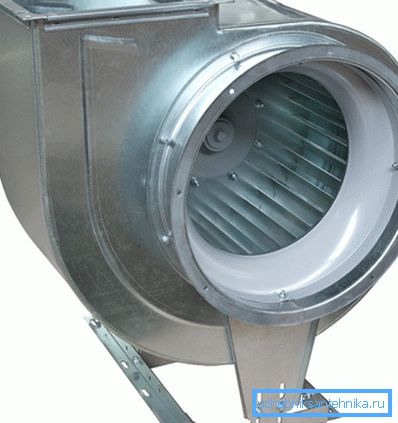

Klyftan mellan pumphjulet och centrifugalfläktens sugintag får inte överstiga 1% av diametern. Spalten mellan pumphjulet och skalet vid axialfläkten är begränsad till 0,5% av diametern.

Lagren måste inspekteras och smörjas:

• När man häller mineralolja - minst en gång i månaden.
• Vid användning av tjocka smörjmedel (fett etc.) - åtminstone var 3-4 månader.

Byte av smörjmedel med spolning av lagerhuset med bensin bör utföras:

• För mineralolja - minst var sjätte månad.
• För tjocka smörjmedel - minst en gång per år.

Viktigt: Lagerhuset bör inte överstiga 70C. Om detta värde överskrids, kräver lagret spolning och smörjning.

Impellrar och höljen behöver periodisk rengöring från damm. Om de är förorenade snabbt ska de täckas med lufttäta luckor för rengöring.

Elmotorer

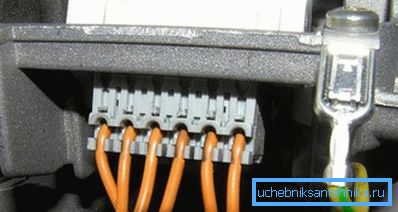

Motorhuset måste jordas.

Strömförsörjningen till motorn stannar omedelbart under följande förhållanden:

• Olycka relaterad till ventilationsutrustningens funktion.
• Stark vibration. Hon talar sannolikt om destruktion av lageret.
• Upptäckt fläktfel.
• Starkt uppvärmda motorhus eller lager.
• Rök eller eld från motorn själv eller dess starter.

värmare

De rengörs regelbundet med tryckluft som drivs från ett nät eller en cylinder.

I närvaro av grova filter i värmarnas konturer behöver de regelbunden rengöring och tvättning av näten.

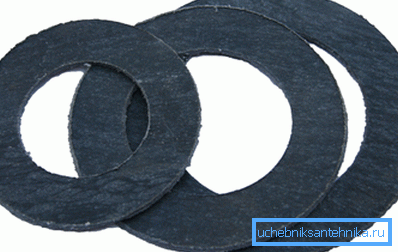

Vid läckage på flänsar eller lock måste packningar bytas ut. Vid arbetstemperatur upp till 100 ° C används kartongpackning kokad i linolja, paronit (hård värmebeständigt gummi) används vid temperaturer över 100 ° C. Nya packningar före installation gnides med grafit.

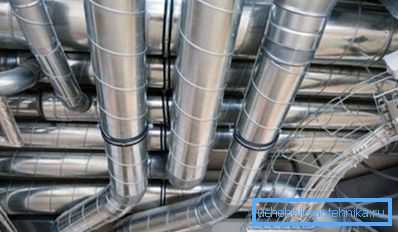

Luftkanaler

Bultens tillstånd på flänsanslutningarna bör kontrolleras periodiskt. Alla bultar måste vara helt åtspända. muttrarna måste vara placerade på ena sidan av flänsen.

Luftkanaler som transporterar luft med aggressiva gaser eller ångor måste kontrolleras regelbundet för täthet. Luckor, brunnar, hål för rengöring ska vara tätt stängda.

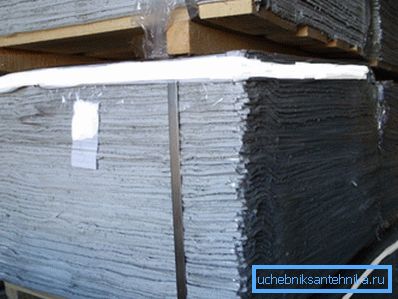

Om en flänsfog läcker, flyttas den och packningen byts ut. Vid temperaturer upp till 70 ° C används poröst eller monolitiskt gummi; vid en arbetstemperatur på 70 ° C och däröver bör asbestkabel eller asbestkartong användas.

GOST 12,4,021-75

I den här standarden finns, som vi kommer ihåg, instruktioner för driften av ventilationssystem relaterade till säkerheten i arbetet.

Några av dess poäng duplicerar delvis det föregående dokumentet. inte att upprepa, vi utesluter dem från överväganden.

• Rummen där ventilationsutrustningen är placerad måste vara låst. Dörrar är märkta med skyltar som förbjuder inträde för obehöriga personer.
• Kontroll av väggtjockleken på luftkanaler i kontakt med aggressiva medier utförs minst en gång per år.
• Flamskyddsmedel kontrolleras också minst en gång per år. Resultaten av inspektionen och verifieringen registreras i passet på varje enhet.
• Smörjning sker endast efter fullstopp och avstängning av enheterna.
• Rengöringsmetoder för luftkanaler, impellrar och höljen för fläktar, filter och kamrar vid brandfarliga och explosiva industrier bör utesluta risk för explosion eller tändning av ackumulerade material.

slutsats

Vi hoppas att vår korta granskning av befintliga regeldokument kommer att vara till nytta för läsaren. Som vanligt, i bifogad video i den här artikeln hittar du ytterligare tematiska material (se även artikeln "Projektet för ventilation: utvecklingsstadier").

Lycka till!
