Design av ventilationssystem - huvuddragen i denna typ av
Såsom är känt beror mikroklimatet i huset och andra rum i stor utsträckning på hur effektivt och effektivt luftväxlingen realiseras. Eftersom installationen och utformningen av ventilationssystem och luftkonditionering är ganska dyr, är det meningsfullt att bekanta sig med huvuddragen i utarbetandet av sådana projekt, det kommer att spara mycket pengar och låta dig undvika de vanligaste misstagen.
Typer av ventilation i privata byggnader
Eftersom design och beräkning av ventilationssystem vid industriella och andra stora föremål kräver djup kunskap inom detta område och komplex forskning, bör detta arbete uteslutande utföras av yrkesverksamma. Vad svänger privata hus, gör sedan ett enkelt projekt även för dem som inte har kunskapen på detta område.

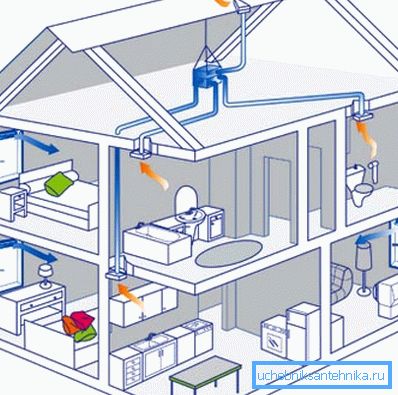

I små bostadshus implementeras två huvudtyper system, vi kommer att överväga var och en av dem mer i detalj:
| Naturlig ventilation | Dess främsta fördelar är enkelhet och låg kostnad, eftersom du inte behöver extra utrustning, vars pris är ganska imponerande. Dessutom kräver sådan kommunikation inte regelbundet underhåll. Nackdelarna är dålig funktionalitet i byggnader med tjocka väggar, rum med stort område och projektets komplexitet i redan byggda byggnader |
| Tvingad ventilation | Detta alternativ är mer avancerat, eftersom luftens rörelse tillhandahålls av en fläkt eller hela insprutningssystemet. Av fördelarna kan vi lyfta fram möjligheten att justera luftutbytet, närvaron av filter, temperatur och luftfuktighetskontroll i rummen. Nackdelarna är projektets stora kostnad och komplexitet med egna händer |
Design och designarbete
Som nämnts ovan är utformningen och installationen av ventilationssystemen endast möjlig för små föremål, där komplexiteten i kommunikationen är låg och sannolikheten för fel är minimal. Tänk på vilka faktorer som är grundläggande vid var och en av stadierna.
utformning
Först och främst bör du bestämma vilken typ av system som ska genomföras.
När det gäller de naturliga alternativen kan följande viktiga faktorer identifieras:
- Maximalt avstånd från inloppet till utloppet i systemet ska inte överstiga 6 meter, vilket ger den nödvändiga dragningen och garanterar hög systemeffektivitet.
- Inlopp bör ge det önskade luftflödet (hur man beräknar det, vi ser lite lägre).
- Utgångsuppsamlaren måste vara placerad inte mindre än 1 meter från takets yta, annars kan trycket variera under vindens påverkan.
Var uppmärksam! Kom ihåg två enkla regler: I systemet med naturlig ventilation bör det finnas ett minimum antal böjar, och längden på kanalerna ska vara så korta som möjligt. Detta säkerställer hög systemeffektivitet.

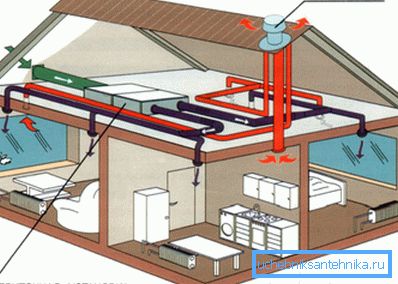

När det gäller kommunikation med tvungen luftcirkulation är det viktigt att komma ihåg att utformningen av ventilationssystem utförs med hänsyn till följande krav:

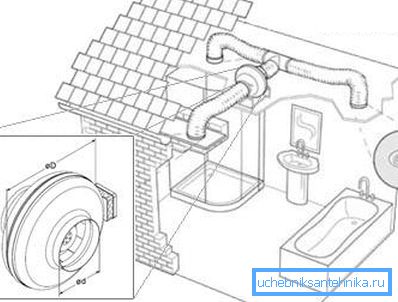

- Först och främst är det bestämt vilka element som systemet kommer att bestå av, det här är ett mycket viktigt steg vid vilken noggrannhet är viktig, eftersom förvärv av onödiga element, till exempel deras brist, i arbetsprocessen är extremt oönskat.
- Därefter måste du bestämma var dessa eller andra delar av systemet kommer att ligga, det är bäst att göra en plan för varje rum och bestämma vilka noder som ska placeras exakt i den.
- Det är bäst att inkludera ventilationsprojektet i byggnadens allmänna plan, så det är mycket lättare att genomföra installationen, eftersom luftkanalerna kan lokaliseras i väggarnas och väggflödeshålen. Dessutom kommer hålen för vissa element och deras fästpunkter initialt att tillhandahållas, vilket i hög grad kommer att förenkla arbetet senare.
- Särskild uppmärksamhet bör ägnas åt sådana lokaler som kök, badrum, badrum, skafferi, pannrum - de behöver högkvalitativ ventilation och ökad luftbyte (till exempel i rum med hög luftfuktighet bör luftvolymen per timme vara tre gånger högre än i vardagsrum ).

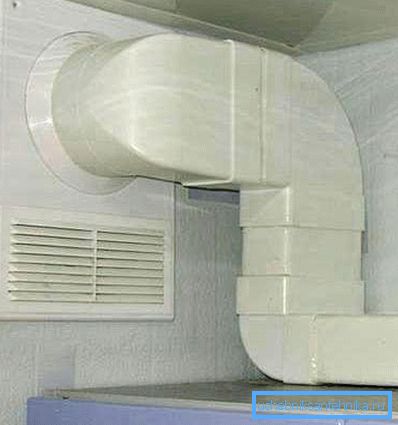

Var uppmärksam! För att förenkla installations- och installationsarbetet är det ibland lämpligt att använda inte runda, men kvadratiska eller rektangulära rör, det är mycket bekvämare att placera dem i hålrum och med den externa metoden att lägga sådan kommunikation ser mycket bättre ut.
Designarbete
För att börja arbeta måste du ha en byggplan med parametrarna för alla rum och deras syfte. Mängden luft som krävs beräknas individuellt för varje rum och mäts i kubikmeter per timme.
Det finns två huvudmetoder för att beräkna den nödvändiga luftväxlingen för ett rum, vi kommer att överväga funktionerna hos var och en av dem:
- Du kan använda multiplicitetsfaktorn, som multipliceras med rummets volym. Dvs. längden på rummet multipliceras med bredden och höjden, resultatet är volymen i kubikmeter. För vardagsrum är koefficienten 1, det vill säga mängden luftbyte per timme är lika med volymen, för badrum och tekniska rum, koefficienten är 3.
- Ett annat beräkningsalternativ är användningen av standarder för luftkonsumtion per person. För sovrum är denna siffra 20 kubikmeter / timme, för andra vardagsrum - 40, för hushålls-, badrums- och kökslokaler - 60. Det är i vardagsrummet i huset där 4 personer bor permanent, bör volymen av luftutbyte vara 160 kubikmeter timme, denna enkla noggranna instruktion hjälper till att göra beräkningar snabbt och korrekt.

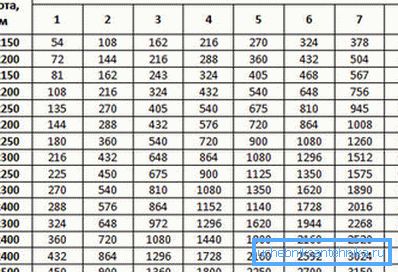

Det är också mycket viktigt att välja luftkanalens storlek, speciellt om ventilationssystemets utformning utförs oberoende. Nedan följer en tabell där du kan bestämma volymen för luftväxling, beroende på flödeshastigheten.
Var uppmärksam! Kom ihåg att den minsta tillåtna diametern för kanaler med naturlig luftutbyte inte ska vara mindre än 10 cm, för obligatoriska system - inte mindre än 6 cm.
slutsats
Under alla omständigheter skulle den bästa lösningen vara att komma överens om det färdiga projektet och resultaten av beräkningarna av specialister. Videon i den här artikeln hjälper dig att förstå några av funktionerna i de aktuella verken bättre.
