Brandventilation: enhet, regelverkskrav, terminologi

Vad ska vara modern brandventilation? Vilka element används i konstruktion och konstruktion? Finns det några regleringsdokument som styr sin struktur?

Låt oss försöka svara på dessa frågor.

uppgifter

Till att börja med, låt oss ta reda på vilka problem ventilationen bör hantera vid brand (se även artikeln Kranar för ventilation: huvudvarianter och deras särdrag).

Det finns faktiskt tre av dem.

• Det är nödvändigt att förhindra spridning av brand mellan rum på ventilationskanalerna.. Konstant dragkraft, hetluft och ett stort antal produkter med ofullständig förbränning kan orsaka sekundära bränder i hela byggnaden.

Men: De flesta av brandens offer är inte offer för höga temperaturer, men rök från lokalerna. Bristen på synlighet är desorienterande, och syrets bränning och ackumulering av förbränningsprodukter leder snabbt till medvetslöshet.

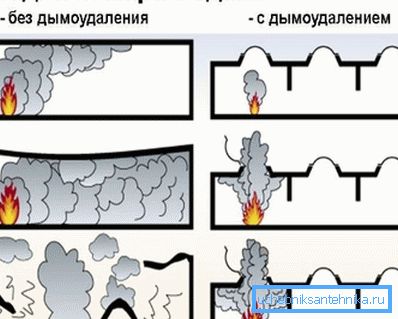

• Därför andra kravet: brandventilation måste säkerställa snabb och effektiv avlägsnande av rök och förbränningsprodukter. Uppgiften är komplicerad av det faktum att de vanligtvis upphettas till höga temperaturer.
• Dessutom behöver personer i evakueringsprocessen fräsch luft. Därför behöver vi inte bara röka avgaser, men också tvångsventilation.

Nominella krav

De grundläggande kraven för brandsäkerhet för ventilation anges i manualen 13.91 till SNiP 2.04.25-91. Markera huvudpunkterna i dokumentet.

Om rummet är uppdelat med brandbarriärer är ventilationen monterad separat för varje sektion.

Allmän eld (nödsituation) ventilation kan vara för:

1. Bostads-, offentliga och administrativa lokaler;
2. Produktionsanläggningar när de placeras på högst tre våningar;
3. Lager och förrådsrum när de placeras på högst tre våningar;
4. Lager, förråd och industrilokaler, belägna i en separat envåningsbyggnad och med dörrar endast till utsidan.
5. Badrum, badhus, tvättstugor och andra rum för hushållsbruk.

Det rum där ett stort antal personer är permanent eller tillfälligt måste levereras med en separat kanal.

För produktionsområden där explosiva blandningar kan bildas, görs även ventilation separat. Ventilationskapaciteten ska ge minst en luftbyte per timme.

Men om höjden på rummet är över 6 meter kan den begränsas till 6m3 per kvadratmeter.

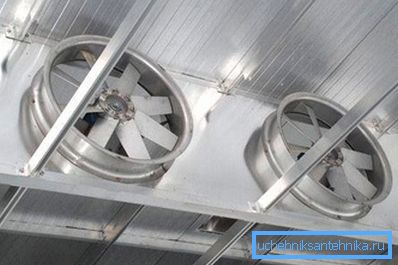

I rum där produktionsförhållanden kan leda till bildning av brännbara och explosiva blandningar, är avgasventilation inte mindre än 40 centimeter från taknivån. Med sannolikheten för ackumulering av detoneringsgas (en blandning av väte och luft) reduceras avståndet till 0,1 meter (för rum med höjder över 4 meter, det är 0,025 höjder men högst 0,4 meter).

Rökavlägsnande bör tillhandahållas för:

• Från hallar och korridorer av industri-, förvaltnings- och hushållsbyggnader med en höjd av mer än 26,5 meter.
• Från korridorer över 15 meter långa utan ljusfönster.
• Från korridorerna av bostadshus till 10 våningar och därutöver med rökfria trapphus.

Förutom ovannämnda dokument anges reglerna för stängning av ventilation vid brand i avsnitt 12.4 i SNiP 41-01-2003

1. Vid brand, stannar arbetet med tvångsventilation för alla rum, med undantag för tvångsluft till evakueringskorridorerna och hissaxlarna.
2. Avstängning kan utföras både genom fullständig avlägsnande av ström från växelstavarna och av en individuell styrkrets för varje system.

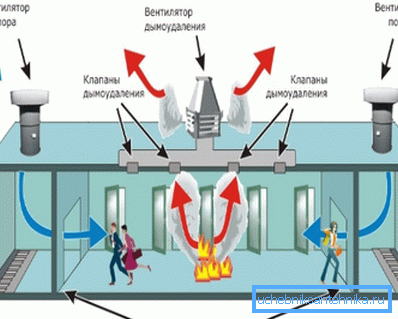

Hur fungerar det

Hur implementeras alla ovanstående uppgifter i ventilationssystemet?

1. Vid mottagning av en signal från detektorerna (enheter som uppskattar temperaturen eller luftens genomskinlighet) i standardventilationssystemet stängs fläktarna och ventilerna aktiveras, vilket helt blockerar dess funktion.
2. Samtidigt öppnar ventilerna i rökavlägsnande systemet; fläktar levereras med eluttag. Pumpningen ut ur förbränningsprodukterna börjar.
3. Parallellt med utsläpp av förorenat luft i hissaxlarna och utrymningsvägarna levereras stora volymer ren luftgata.

De viktigaste tekniska problemen som kan uppstå under driften av ett sådant system är ganska förutsägbara. Vid höga temperaturer hos de evakuerade förbränningsprodukterna kan de tunnväggiga galvaniserade ventilationskanalerna deformeras med bristande täthet. Plastdelarna av fläkten blir snabbt oanvändbara om de överhettas.

Följaktligen instruktionen:

• Brandkanaler är gjorda av svart stål med en tjocklek av 1,2 millimeter.
• Alla fläktar och brandspjäll för ventilationssystem är gjorda av värmebeständiga material.

ordlista

Låt oss lära känna några av de termer och definitioner som hör samman med brandbekämpningssystem.

Gemensam terminologi

Taktisk ventilation i eld är en relativt ny teknik, där användningen av kraftfulla mobila fläktar skapar luftflöde i en brinnande byggnad. Målen är identiska med vad som beskrivs ovan - avlägsnande av förbränningsprodukter och tillförsel av friskluft för att evakuera människor och för att säkerställa att brandkåren fungerar säkert.

Ventilationsstyrda bränder är bränder med ett överskott av brännbara material och begränsad syreförsörjning genom ventilationskanalerna. För att släcka är det ofta tillräckligt att blockera driften av ventilationskanalerna helt.

utrustning

Vi studerar några av elementen i brandskyddssystem för ventilation.

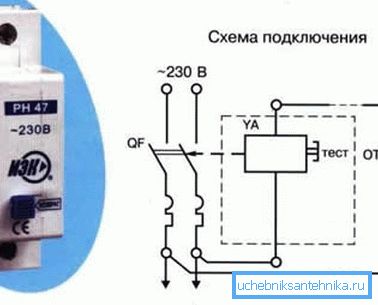

Den oberoende utgåvan är en elektromagnetisk enhet som avstänger strömförsörjningen till fansen på en signal från den handhållna terminalen. Ett sådant system för att inaktivera ventilation vid brand gör det möjligt att manuellt duplicera sensorns funktion.

Brandventilationsgaller är engångsapparater som stoppar luftcirkulationen i ventilationskanalerna när de överhettas. Hur implementeras deras arbete?

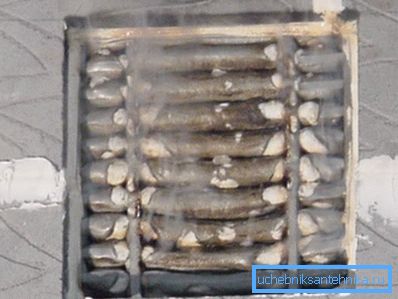

Gitterrister (lameller) är tunna belagda linjer av natriumsilikat. När den upphettas över 100 grader börjar mineralbasen snabbt öka i volymen, fylla lumen och helt stoppa förbränningsproduktens rörelse. Gränssnittsgränsen för gallret är 45-120 minuter.

Trots den enkla designen är priset på produkter ganska högt: en rund gitter med en diameter på 100 mm kommer att kosta köparen 3-3,5 tusen rubel.

Gör-det-själv-installationen är extremt enkel:

1. Grillen är installerad i den förberedda öppningen i kanalen.
2. Ramens ram är fixerad med värmebeständigt silikon tätningsmedel eller cementmortel.

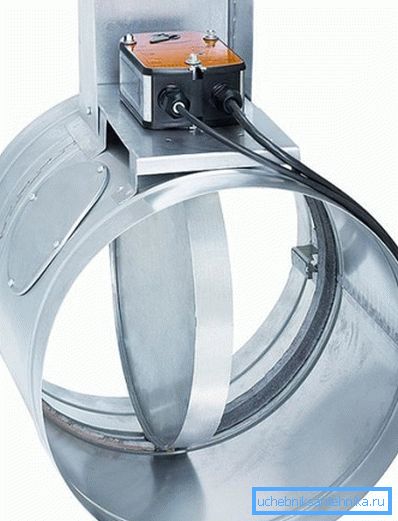

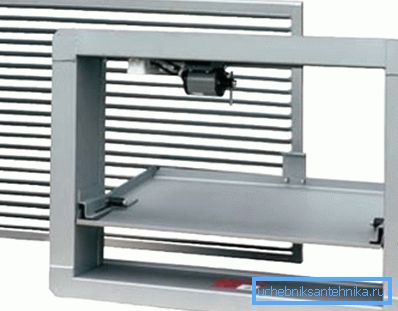

Till skillnad från ett galler kan en brandspjäll för ventilation utlösas flera gånger.

Vad kan dessa enheter vara?

• Normalt öppen (överlappande ventilation vid brand).

• Normalt stängd (öppningskanaler för att avlägsna rök).
• Dubbelverkan (stängs vid brand och öppning efter släckning för att avlägsna förbränningsprodukter).

Funktionsprincipen är enkel och klar: klaffen i en av lägena överlappar fullständigt ventilationskanalen. Hur och hur kan det sättas i rörelse?

slutsats

Naturligtvis introducerade vi i vår miniatyrrecension endast en liten del av lösningarna som används vid utformningen av ventilationssystem.

Videon i denna artikel kommer som vanligt att ge honom uppmärksamhet åt ytterligare information om rökventilation. Lycka till!
