Bostadsventilation: system och föreskrivande krav

Hur kan ventilation i bostadshus - lägenhet eller privat implementeras? Vad säger de nuvarande byggkoderna om detta? Vilka standarder för luftflöde bör följas när man självdesignar?

Hur man genomför luftväxling i ett privat hus? Låt oss försöka lista ut det.

Regelverkan

Låt oss börja med en studie av befintliga regler. Faktisk SNiP för ventilation av bostadshus - 2.04.05-91 Uppvärmning, ventilation och luftkonditionering och 2.08.01-89 Bostadshus.

För läsarens bekvämlighet tar vi samman nyckelkriterierna i dokumenten.

temperatur

För ett vardagsrum bestäms det av temperaturen på de kallaste fem dagarna om året.

• Med sitt värde över -31і i rummen är det nödvändigt att stödja minst + 18С.
• När temperaturen för de kallaste fem dagarna är under -31 ° C är kraven något högre: rummen ska vara minst + 20 ° C.

För hörn rum med minst två gemensamma väggar med en gata, är räntorna 2 grader högre - +20 respektive + 22і.

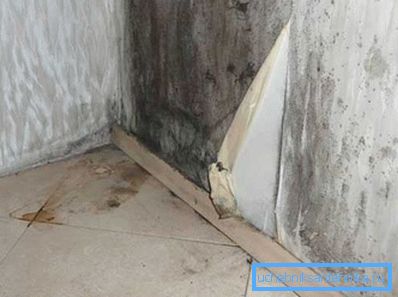

Användbar: Kraven varierar på grund av det faktum att vid låga temperaturer och ökad värmeförlust skiftar daggpunkten (punkten i omslutningsstrukturens tjocklek, där kondensering av vattenånga börjar), mot innerytan. De angivna temperaturerna utesluter frysning av väggen.

För badrum är minsta temperaturen + 18C, för badrum och duschar - +24.

Luftbyte

Vilka är ventilationsnormerna för bostadslokaler (mer exakt, hur mycket luftväxling finns det i dem)?

Ytterligare krav

Vilka andra krav och rekommendationer finns i SNiP om uppvärmning och ventilation av bostadshus?

• Ventilationsschemat kan möjliggöra luftväxling mellan separata rum. Enkelt uttryckt kan du ordna huven i köket och luftflödet - i sovrummet. I själva verket anger dokumentet rekommendationen: Avgasventilation ska tillhandahållas i kök, badrum, badrum, toaletter och torkskåp.

• Ventilation av lägenheten ska anslutas till den allmänna ventilationskanalen inte mindre än 2 meter från takhöjden. Instruktionen är utformad för att minimera sannolikheten för att tippa över i blåsigt väder.
• Vid användning av separata rum i ett bostadshus för allmänt bruk, levereras de med eget ventilationssystem, ej anslutet till huset.
• Vid de kallaste fem dagars temperaturer under -40 ° C för tre våningar och högre byggnader tillåts utrustning för tvångsventilation med värmesystem.
• Gaskedjor och kolonner med utsläpp av förbränningsprodukter i den allmänna ventilationen får endast installeras i byggnader högst fem våningar. Fasta bränslepannor och vattenvärmare kan endast installeras i en- och tvåvåningsbyggnader.
• Tilluft rekommenderas att levereras till lokalerna med permanent uppehåll för personer. Vilket leder i själva verket igen till det redan nämnda systemet: luftflödet genom vardagsrummen och avgasen genom köket och badrummet.

Hur fungerar det

Så vi studerade de grundläggande kraven för ventilation av bostadslokaler. Och hur är ventilation i bostadshus och privata hus?

Lägenhet byggnader

traditioner

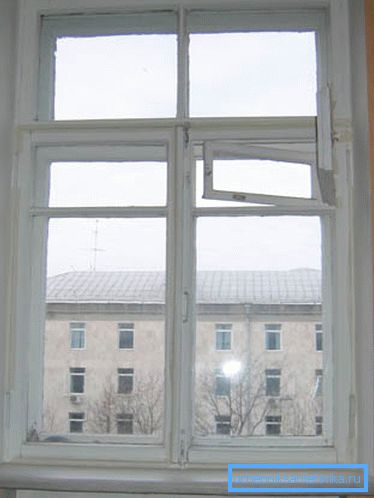

Ordningen som är traditionell för Ryssland och hela post-sovjetrummet är naturlig ventilation, som använder skillnaden i densitet mellan varm och kall luft för luftväxling. Varm tvingas ut till rummets övre del och därifrån till ventilationskanalen. Tillströmningen av kyla i sovjetiska byggnader gavs av ventiler för ventilation och löst passande träramar.

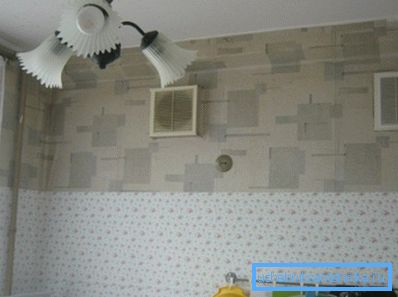

Avgasventilation utrustades enligt det tidigare nämnda systemet: i badrum, toaletter och i kök. Rummen ventilerades med frisk luft.

Eftersom den egna vertikala ventilationskanalen för varje lägenhet är en lyx som inte är tillåten i höghus, började ventilationssystemen i enskilda lägenheter förenas med vertikala axlar.

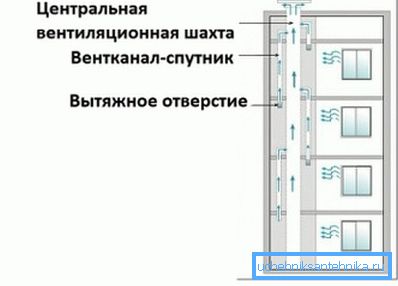

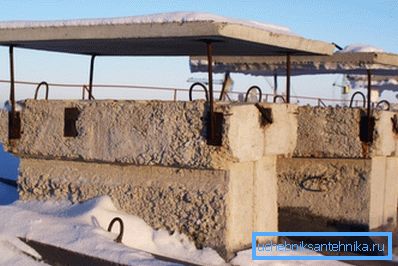

Gruvorna förenades av en horisontell kanal, som hade en taköppning och utrustad med ett paraply, vilket skydde det från nederbörd; Utloppet till varje lägenhet var försedd med en kort vertikal kanal - en satellit som hindrade luftutbyte mellan lägenheter.

Vilka är fördelarna med ett sådant system:

• Enkelhet av konstruktion och som ett resultat minimala investeringskostnader.

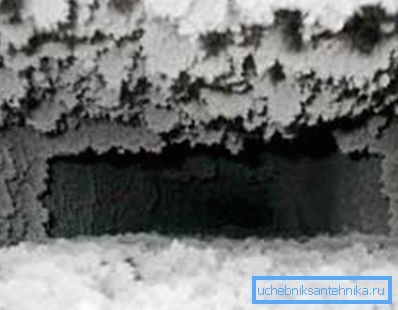

• Minsta driftskostnader. I huvudsak reduceras de bara till en sällsynt rengöring av täppt ventilationskanaler. Orsaken till igensättning är sot från gasugnar och, sällan, brott under byggnadsarbetet.

• Flödet av frisk luft in i rummet direkt från gatan, utan att behöva någon mellanliggande bearbetning.

Det var självklart inte utan brister.

• På de övre våningarna är trycket som säkerställer att ventilationen fungerar, minimal. Härifrån - frekventa fall av ökänd vridning av tryck i blåsigt väder.
• En lång kanal med grova väggar (traditionella material i gruvan och grenarna i lägenheten - tegel och betong) ger hög aerodynamisk motstånd, vilket minskar ventilationseffektiviteten.
• Kanaler läcker ofta: cementmortel används för att ansluta sina element. Luftläckor reducerar ytterligare dragkraft.

modernitet

Nyligen, under byggandet av nya byggnader, har ett system med en varm vind ingick alltmer. Hur ser hon ut?

De horisontella kanalerna som förbinder flera gruvor är en sak av det förflutna. I stället förvandlades hela vinden till en statisk tryckkammare.

Viktigt: På grund av stabiliseringen av hög temperatur på vinden, löses ett av huvudproblemen på övervåningen - det kalla taket. Som ett resultat reduceras uppvärmningskraven.

Minor kombineras med horisontella kranar i en enda industriell tillverkningsenhet. Detta minimerar antalet potentiellt läckande föreningar.

Utsläpp från vinden är installerad i varje del av huset. Dess kombination med hiss maskinrummet tillåter, utan att störa det arkitektoniska utseendet på huset, att öka problemets höjd upp till 2 meter från takhöjden, vilket ökar traktionen ytterligare.

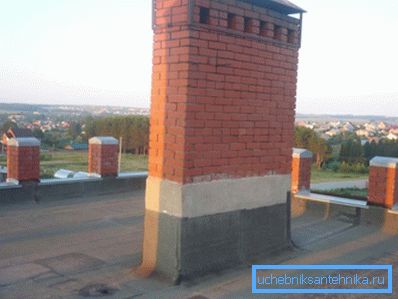

Paraplyer som skyddar gruvan mot regn och snö är borta: de orsakade en viss droppe i dragkraft. Istället, vid gruvens botten, installeras en pall med avlopp i avloppet.

Axeln som öppnar på taket har fått en kvadratisk sektion, vilket förbättrade dragkraft vid blåsigt väder oavsett vindriktning.

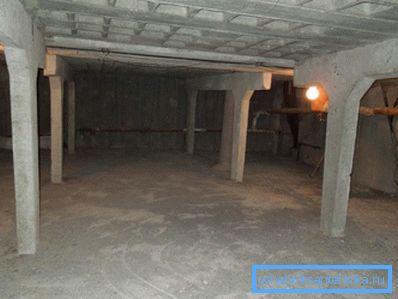

Golvet, monterat av armerade betongplattor, började delas upp i sektioner.

Därmed löst två problem:

1. Luftflöden från olika ingångar kan inte blandas. Deras blandning under vissa förhållanden kan leda till att trycket i en kanal skulle öka på bekostnad av en annan kanal.
2. De relevanta brandsäkerhetsföreskrifterna observerades: en brandsäker partition kan förhindra spridning av heta förbränningsprodukter vid brand.

Vad är resultatet?

• Arbetet med ventilation som helhet har blivit stabilare, oberoende av vindstyrkan och riktningen.
• Satellitkanalens aerodynamiska motstånd ökade från 1-1,5 till 6-9 Pa, vilket gjorde luftutbytet i lägenheterna mindre beroende av golvet.

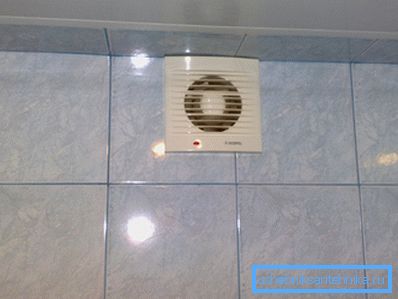

Nuance: På de två övre våningarna kan traktionen fortfarande vara otillräcklig, eftersom kanalerna - satelliterna på önskad höjd helt enkelt inte kan rymma. Problemet är helt löst genom att installera avluftsfläktar i lägenheterna: I detta system kan deras arbete inte längre leda till att avluft från en lägenhet kommer in i den andra.

Tvångsutsläpp

Huvudproblemet med ett naturligt ventilationssystem är dess beroende av vindens styrka.

Lösningen på detta problem är ganska uppenbart:

1. Gruvens aerodynamiska motstånd sänks artificiellt (till exempel genom att installera justerbara ventiler).
2. Axeln levereras med en radiell fläkt med brusreducerande system.

Kostnaden för ökad effektivitet är en liten ökning av driftskostnaderna och investeringsvärdet av projektet.

Utländsk erfarenhet

Ett ganska intressant ventilationsprogram implementeras i byggnader med flera lägen av tyska byggare.

• Avgasventilationen är organiserad genom köket och det kombinerade badrummet.

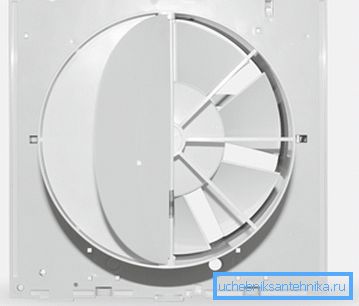

• Luftintaget är en gemensam kanal som öppnar in i rummet med flera små öppningar runt omkretsen och en centralventil försedd med en magnetventil och en returfjäder. Luftkanalen har ett högt aerodynamiskt drag och en kamera för ljuddämpning.

Hur det fungerar:

• I viloläge utförs huven i en begränsad mängd.
• När du slår på ljuset i badrummet eller tvingar strömmen till köksventilen ökar luftintagets kapacitet dramatiskt. Dessutom aktiveras tvångsventilation.

Privat husbyggnad

Det är uppenbart att för enfamiljshus finns det inget generellt ventilationsschema: projektet är uppbyggt för en specifik struktur. Författaren tillåter sig att dela sina egna tankar, med stöd av erfarenheten av att installera ventilation i sitt hem.

Schema-val

Valet fokuserade på avgasventilation med tvångsinduktion och naturlig luftflöde genom källaren.

Det fanns flera motiv.

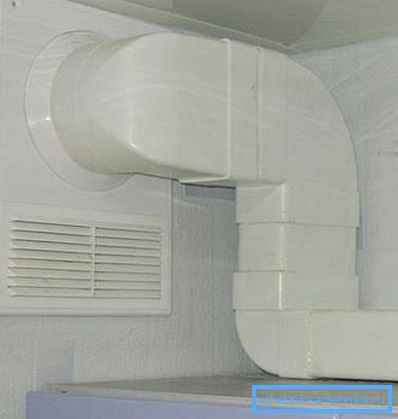

• Avgasventilation innebär att en enda kanal läggs.. Tillförsel och avgassystem - två, vilket innebär mycket mer arbete och skador på reparationer som redan gjorts.

Det bör klargöras: i detta fall har kanalen för luftutsläpp redan varit. I den här rollen uppträdde spåret förklädd av byggarna mellan balkongen, som golvplattorna påstod, och ytterväggen. Det var bara nödvändigt att slå hål för luftintaget och organisera avgasen på gatan.

• Beräkningen av den naturliga ventilationen av bostadshus är extremt komplex. för detta ändamål används antingen komplexa formler som tar hänsyn till många variabler eller online-beräkningar, vilket ofta ger opålitliga resultat. Vid tvångsutsläpp är prestandan med lägsta fel lika med avgasfläktens prestanda.

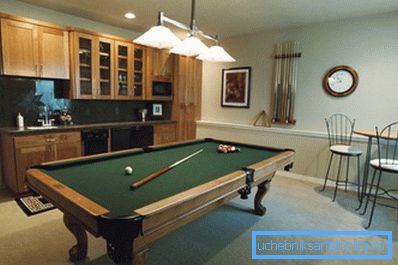

• Luftintag från källaren (torr och belägen under marknivå) gjorde det möjligt att ställa in tilluftstemperaturen oberoende av vädret.. Jordens temperatur under fryspunkten hålls vid +10 - +14 grader.

• Driftskostnaderna försumbar. Vi presenterar ett bord av beroende av den kraft som förbrukas av fläkten på dess prestanda.

genomförandet

Genomförandet av systemet med egna händer krävde ett minimum av tid och pengar.

• Luftflödet är organiserat i vardagsrummen. Hålen i golvet är täckta med galler med nät för att skydda mot insekter.

• Avgasrör monterade i gipsskiva, stängning av kanalen mellan bulten och väggen.
• Från kanalen till gatan slogs ett hål i vilket ett avgasrör med en kanalfläkt och ett paraply installerades för att skydda det från regn och snö. Röret är förseglat och caulked; fläkten är utrustad med en fjärrbrytare.

Totalkostnaden uppgick till cirka 1 500 rubel. Luftfuktigheten i huset har stabiliserats på en bekväm nivå; Temperaturen på vintern då värmen är avstängd är minst + 12C.

slutsats

Vi hoppas att vår miniatyrgranskning av hur man organiserar ventilation kommer att vara användbar för läsaren.

Som vanligt innehåller videon i den här artikeln ytterligare tematiska material. Lycka till!
