Ytpump för brunn: egenskaper, egenskaper, installation

Ytpumpar för brunnar tillåter pumpning av vatten från ett grunt djup, vilket är viktigt för ägarna av hus och förortsområden.

Vi kommer att prata om de viktigaste egenskaperna och egenskaperna hos dessa enheter, samt visa hur man installerar ytpumpen i brunnen.

Ytpump

Enhet och syfte

Ytpumparna arbetar enligt principen att suga vatten genom att skapa ett vakuum i slutet av sugslangen, som doppas av den andra änden i vattnet. Sålunda föreligger en tryckskillnad vid olika ändar av slangen och vid fullt vakuum vid sugsidan kommer det att vara värdet av atmosfärstrycket, det vill säga ca 760 mm Hg.

Om vi ​​ersätter kvicksilverkolonnen med en vattenkolonn, blir höjden på en sådan kolonn 10,3 meter, vilket innebär att med fullt vakuum på sugsidan kan vattnet inte stiga mer än 10,3 meter.

Med hänsyn till friktionsförlusten av vatten mot rörväggarna och ett ofullständigt damm i systemet, kommer den maximala höjden av vattnet hos en sådan pump att vara högst 9 meter och om man tar hänsyn till den horisontella delen av sugröret visar det sig att den verkliga arbetshöjden blir 7 - 8 meter

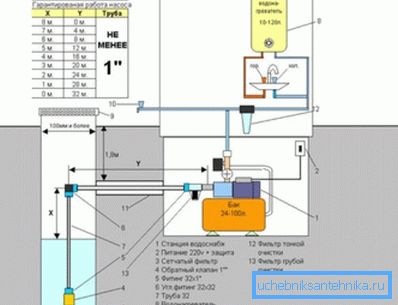

Var uppmärksam! Vid beräkning av parametrarna, överväg avståndet från brunnspumpens brunn. Här skulle följande formel vara lämplig: Y = 4 (8-X), där Y är längden på rörets horisontella del, X är sughöjden. Det vill säga fyra meter av den horisontella delen motsvarar en meter hiss.

Var uppmärksam! Från ovanstående beräkning kan vi dra slutsatsen att ytpumpen är konstruerad för att lyfta vatten till en höjd av upp till 8 meter. Detta gör att du kan använda denna apparat för att dra ur vatten från öppna behållare, grunda sandbrunnar och brunnar.

Genom design är externa pumpar indelade i tre huvudtyper:

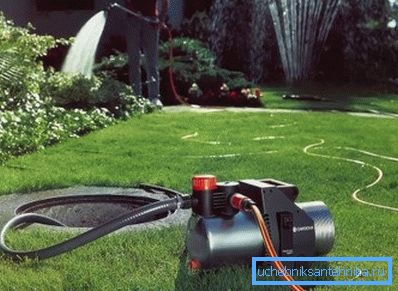

1. Vortex. De kompaktaste och billigaste enheterna som kan skapa tillräckligt högt tryck i systemet, men de har låg effektivitet - högst 45%. De används huvudsakligen för bevattning och pumpning av vatten från översvämmade lokaler, men låg effektivitet och låg tillförlitlighet tillåter inte att rekommendera denna typ av utrustning som en permanent enhet för ett autonomt vattenförsörjningssystem.
2. Centrifugal. Dyraare och pålitliga anordningar som skapar minst mindre än virvelvärdet, men gott om tryck för att säkerställa vattenförsörjningens arbete. De har hög effektivitet - upp till 92% - med tillräcklig tillförlitlighet för kontinuerlig användning, vilket möjliggör användning av denna typ av utrustning vid drift av vattenförsörjningspumpstationer;

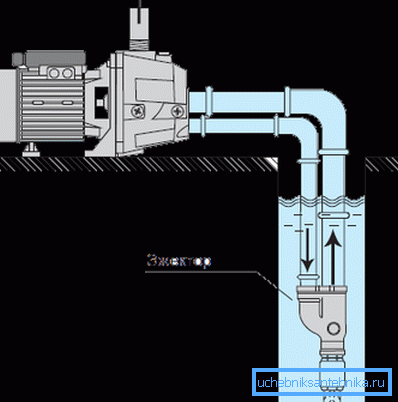

3. Utkastare. De har två vattencirkulationskretsar: I den första kretsen levereras vätskan till ejektorns munstycke, där på grund av Bernoulli-effekten skapas en tryckskillnad och sugas vatten från den yttre miljön - den andra kretsen. Med denna lösning kan du sänka ejektorn till ett djup och lösa problemet med att begränsa sughöjden, men nu används det för effektivare nedsänkbara enheter, vars pris / kvalitet är högre.

Som vi ser, visade sig centrifugalpumpar vara mest praktiska, därför kommer vi att fördjupa dem mer i detalj.

Arrangerade centrifugalaggregat är ganska enkelt:

• Två enheter är fasta fast på växellåddsaxeln, i mitten av den ena där det finns ett hål;
• Hålet kommunicerar med interdiskutrymmet där lutande plattor är lödda, vilket skapar kanaler från mitten av utrymmet till dess kanter som är anslutna till en kollektortank (diffusor) som kommunicerar med matningsslangen.
• En sugslang är ansluten till hålet i skivans mitt;
• Om sugslangen och interdiskutrymmet är fyllda med vätska och växeln är igång, kommer knivarna lutade i motsatt riktning mot vridningen att börja skjuta vatten från mitten till kanterna av utrymmet mellan skivorna på grund av centrifugalkraften.
• Som ett resultat skapas ett vakuum i centrum av hjulet och inloppsporten och i området av kanterna och diffusorn som kommunicerar med urladdningsslangen - ett område med ökat tryck;
• Under dessa förhållanden kommer systemet att sträva efter jämvikt och vatten kommer att pressas ut genom tryck från ackumuleringstanken vid kanten av hjulet i utloppsslangen, medan ett vakuum uppstår i centrum av hjulet och vätska kommer att strömma ur sugslangen under atmosfärstryck.

Som ett resultat skapas en kontinuerlig cirkulation och vatten pumpas från en punkt till en annan, vilket var vad som krävdes för att uppnå. För arbete i husets autonoma vattenförsörjning används emellertid ytanheten inte självständigt från brunnen, men en så kallad pumpstation monteras, vilken beskrivs närmare i nästa stycke.

Pumpstation

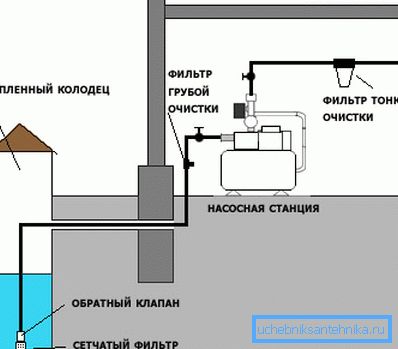

För normal drift av ytpumpen som en del av vattenförsörjningssystemet för ett bostadshus är det anslutet till en lagertank och ett automatiskt aktiveringsstyrsystem. Detta är nödvändigt för att minska antalet enhetstarter per tidsenhet.

Faktum är att när du slår på strömmen på motorlindningen visas toppvärden av strömstyrkan, som kallas inrush-strömmar. Dessa strömmar orsakar en destruktiv effekt på enheten, därför är det med utgångspunkt från elmotorns arbetsresurs det mycket bättre att det fungerar med det minsta antalet startcykler.

Å andra sidan är pumpens konstanta drift inte nödvändig och är olönsam ekonomiskt eftersom den förbrukar en avsevärd mängd energi och tömmer brunnen. Självklart är det nödvändigt att skapa en viss mängd vatten och tryck i systemet, vilket kommer att täcka de konstanta på-och-av-rörsystemen och endast när detta tryck sjunker under vissa värden kommer pumpen att starta och återställa reserven.

Följaktligen stängs pumpen automatiskt av när ett visst topptrycksvärde uppnås i lagertanken.

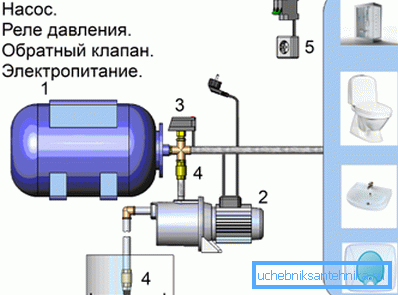

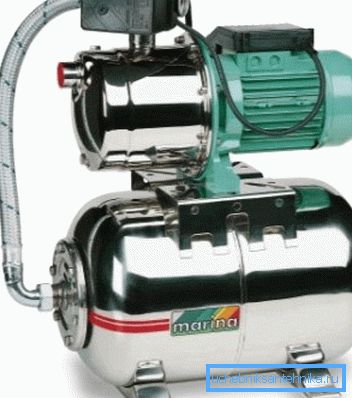

Så vi kontaktade pumpstationens enhet, och dess huvuddelar är:

1. Hydroackumulator eller mottagare. Det är en metall- eller plastbehållare, inuti vilken är en gummilampa (membran). Runt päron komprimeras till 3,5 atm. luft och vattnet som levereras till päron är under konstant tryck;
2. Tryckbrytare Den är inställd på lägre och övre trippningsvärden, och när den nedre gränsen är uppnådd, stängs terminalerna kretsen, och när den övre gränsen är uppnådd öppnas den. Som ett resultat sätts pumpen på vid ett kritiskt tryckfall i tanken och när det maximala värdet återställs slås det av.
3. Tryckmätare. Enhet för att mäta tryck och reglera reläinställningar och automation;
4. Centrifugalpump;
5. Sugslang med backventil och filter i slutet;
6. Den givande (tvingande) slangen;
7. Femstifts montering. Krävs för att byta alla listade delar i ett system.


Var uppmärksam! Med en tillräcklig mängd lagringsmottagare sätter systemet sällan på pumpen vilket kommer att förlänga dess livslängd avsevärt, samt förlänga livslängden hos motorstartare och plintar. Dessutom kommer i vattenförsörjningssystemet inga trycktoppar och deras karakteristiska hydraulhammare, vilket skyddar ventilerna och röranslutningarna.

Anslutning av pumpstationen till brunnen

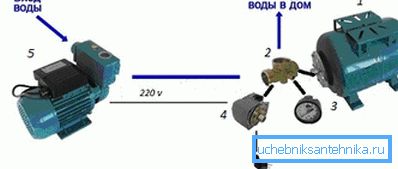

Om du planerar att ansluta ytpumpen till brunnen med egna händer, hjälper vår steg-för-steg-instruktion dig:

1. Pumpstationen (eller separat pumpen) är installerad på en fast fast botten och benen är fixerade med bultar eller ankare. Det rekommenderas att installera en gummimatta under installationen för att minska enhetens vibrationsaktivitet;

1. Pumpens utloppsöppning (tillförsel) är ansluten till 5-polig utmatning med en slang eller direkt;

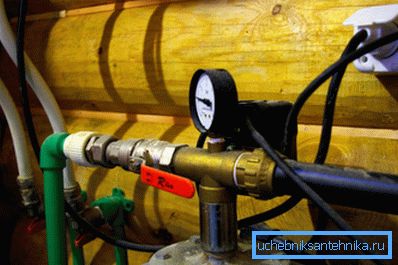

1. Hydroaccumulatortanken är också ansluten till chokeens tumutlopp med en mjuk slang eller direkt;

1. Den återstående tumhålsanpassningen är ansluten till det inre vattenröret hemma;

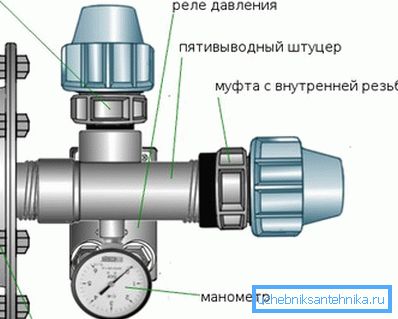

1. Till hålet? tum på den passande skruvtrycksmätaren;

1. Tryckbrytaren är fäst vid det återstående oanvända sista hålet i munstycket;

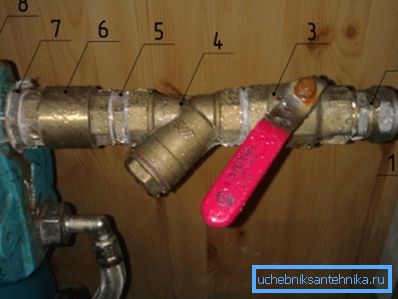

1. Pumpens sugport är ansluten till vatteninloppsröret;

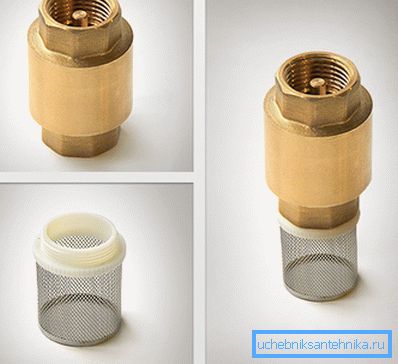

1. Vatteninloppsrörets ände är försedd med en backventil och ett grovt vattenfilter och sänks ner i brunnen (avståndet till botten är minst en meter);

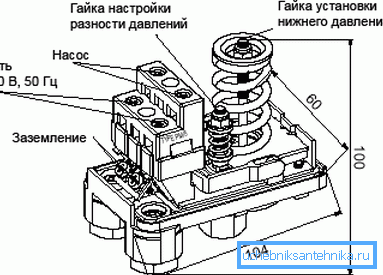

1. Pumpens nätsladd är ansluten till tryckbrytarens normalt öppna kontakter och reläet självt - till vägguttaget 220 V;

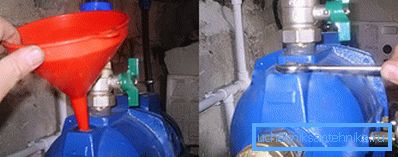

1. Pumpens arbetsutrymme fylls med vatten genom ett speciellt hål i huset och enheten är igång.

1. Kranar i huset är stängda och väntar på att fylla tanken. När tanken är full och pumpen är avstängd, skära av trycket på tryckmätaren;
2. Sedan öppnas kranarna och vattnet släpps tills pumpen slås på igen. Observera byte av tryck;

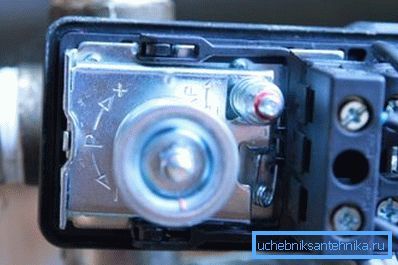

3. Slutligen jämföra de erhållna tryckvärdena med mottagarens passdata och, vid behov, justera tryckbrytaren.

Var uppmärksam! Samtliga fogar i fästet med rören ska vara försedda med koppling med lockmuttrar och mellan fitting och tank, samt mellan fitting och vattenrör bör vara inbäddade kulventiler.

slutsats

Ytpumpar används ofta i autonoma vattenförsörjningssystem för att leverera vatten från grunda brunnar och brunnar. Med hjälp av vår guide kan du självständigt ansluta och upprätta ett system för att leverera vatten från en brunn eller annan källa. Du kan studera problemet djupare med hjälp av videon i den här artikeln.
