Vinkel kuk för radiator. enhet och övergripande dimensioner.

14-03-2018
Vattenförsörjning

Batterier för rymmeuppvärmning är konstruktioner avsedda för värmeväxling. Systemröring är vanligtvis ansluten till varje sida. I samband med möjligheten till oförutsedda situationer kan installation av ventiler och rördelar, vars huvuddelar ofta är hörnventiler för radiatorer, tillhandahållas.

Bilden visar produkten i en polypropenväska.

Huvudsyftet

Produkter för avstängning av kylvätsketillförseln installeras i fjärrvärmenätverk samt i enskilda byggnader av olika slag. Med hjälp är det möjligt att avsevärt förbättra funktionaliteten hos ett visst värmesystem.

Avstängningsventiler installeras vanligen på inlopps- och utloppsrörledningarna och öppnar därmed breda möjligheter.

  • Om det behövs kan du byta ut värmaren utan att först ta bort kylvätskan från systemet.
  • Med hjälp av en kran är det möjligt att styra temperaturförhållandena i ett visst rum, vilket sparar energiresurser.
  • Rengöring av radiatorn kan också göras utan att dränera arbetsmediet från värmenätet.

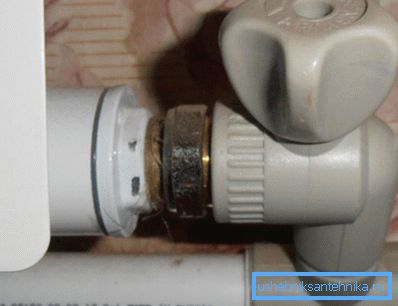

Hörnelement i föreskriven form.

OBS! Vanligtvis är en kulventil av vinkeltyp monterad direkt framför värmaren på inlopps- och utloppsröret i ett tvårörs hemvärmesystem.

Grundläggande information

Radiator polypropen hörnventil är ganska populär med moderna värmenät. Priset är faktiskt lågt, men det möjliggör pålitlig drift av kommunikationssystemet. Polymermaterial kan klara betydande extremiteter i temperaturen.

Produktspecifikationer

Apparater med ett polypropenhölje är utmärkta för att blockera flödet av arbetsmediet i vattenvärmesystem. Tabellen nedan visar de tekniska egenskaperna hos den här enheten så att nybörjare kan bekanta sig med dem.

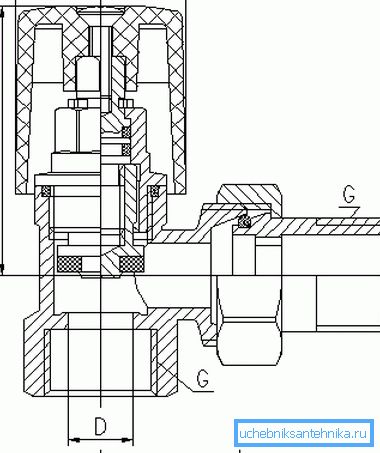

Bildritning av kran av vinkeltyp.
parameter värde
Driftperiod 15 år
Arbetsmiljö temperatur
Arbetstryck 1 MPa
Stränghetsklass EN
Full resurs 3000 cykler
kapacitet 16-19 cc m / h

Varning! Trots den aktiva användningen av polypropen vid framställning av liknande produkter kan andra material användas i produktionsprocessen. Mässing är inte mindre populär, till exempel.

Device fixture

Produktens kropp är tillverkad av polypropen, medan ytterdelen innehåller vit färg, och den inre delen gör det inte. Under klippet finns en mässingsinsatsdel, utrustad med en speciell tråd, med vilken ett specialelement är fastsatt med en tätningsring.

Handtaget tillverkas oftast av lättviktsplast. Med en liten skruv är den fäst på en mässingsstång, som har ett par stoppboxar. Arbetsfluidumets flöde blockeras på grund av kulventilen.

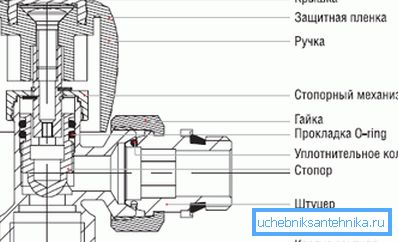

Anordningens huvudstruktur.

Övergripande dimensioner

Vinkelradioventilen 1 2 har en höjd av 88 mm. Avståndet från ventilens topp till mittaxeln är 58 mm, och från början av den gängade anslutningen till centralaxeln - 57 mm. När det gäller vikten väger en sådan produkt exakt 160 g.

Radiatorvinkelkranen 25 3 4 har en höjd på 99 mm. Från ventilens kant till centrala axeln är avståndet 59 mm och från gänget - 69 mm. Denna enhet väger 230 g.

Monteringsanvisningar

  • Produkter kan installeras i vilken position som helst.. Det ska inte finnas någon förorening på enhetens yta. Allt arbete ska utföras vid en lufttemperatur på minst +10 grader.
  • Hylsan sitter fast med hjulknappen. Efter handspänningen stramas fackmuttern med ungefär en halv varv. Gängan är förseglad med PTFE-tätningsmaterial.
  • Fästning av kranen till polypropenröret utförs genom termisk exponering. Under arbetet används en speciell svetsmaskin. Arbetstemperaturen är vanligen 260 grader.

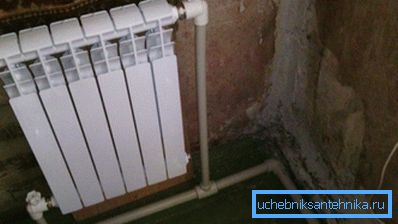

Hörnprodukter installeras på rörledningarna.

Drift och underhåll

Produkterna måste användas vid vissa temperaturförhållanden och tryck. Dessa indikatorer anges i tabellen med tekniska egenskaper. Produktens kropp ska inte utsättas för kemikalier som kan reagera med polypropen.

Fodral med frysning av arbetsmiljön i den inre delen av enheten bör undvikas, eftersom detta kan skada huvuddelarna. Vid tömning av nätverket är det lämpligt att lämna kranen öppen så att vätskan inte förblir i hålrummen.

Lagring och transport

Produkterna måste lagras med hänsyn till punkterna GOST 15150, som återspeglar de grundläggande kraven. Produkterna ska skyddas fullt ut från långvarig exponering för solljus. Ventilerade markiser rekommenderas som huvuduttag.

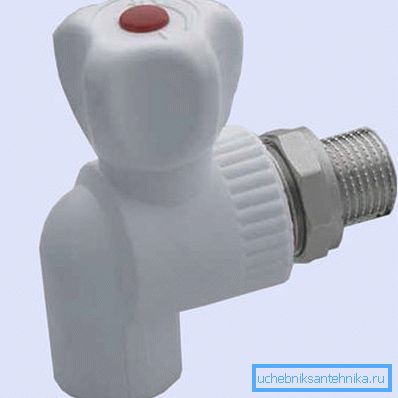

Modellvinkelkran PN25 NQF20 1 / 2M.

När det gäller transport kan den utföras med vilken som helst transport, eftersom produkterna inte klassificeras som speciallast. Lastning och lossning bör utföras vid en temperatur som inte är lägre än -10 grader. Om transporten utförs i frostiga förhållanden, är det nödvändigt att vidta vissa åtgärder för att förhindra överföring av mekaniska belastningar.

Slutlig del

Särskild uppmärksamhet förtjänar radiatorhjulventil med en amerikansk under pa. Den är baserad på en snabbkoppling bestående av tre element i form av en kapsmutter och motordelar. Ytterligare instruktioner för installation av produkter presenteras i videon i den här artikeln. Efter att ha blivit bekant med det, kan installationsarbetet enkelt göras för hand.
