Vilken kabel behövs för brunnspumpen

Kabeln för borehålspumpar i fabriksutrustningen räcker som regel inte för att ansluta till en strömkälla och den måste ökas med en extra bit. Att hitta exakt samma märkning är extremt svårt, så oftast måste du använda andra märken, men här finns det några regler som hjälper dig när du väljer.

På några av funktionerna och specifikationerna för elektriska ledningar för sådana ändamål kommer vi att diskutera nedan och även se som ett komplement den tematiska videon i den här artikeln.

Välj en kabel

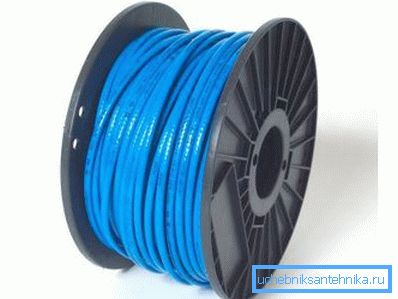

Obs. I de flesta fall erbjuder tillverkare av nedsänkbara pumpar sina kablar för att öka längden, men deras pris är för högt, därför brukar de oftast tillgodose andra alternativ. I sådana fall är vilken som helst lämplig kabel VVG eller PVA av önskad tvärsektion lämplig. Även om många hävdar att varumärket TML kommer att vara den bästa lösningen, även om det i praktiken enligt författaren till denna artikel inte finns någon skillnad.

Kabellängd

1. För att välja kabelns rätta tvärsnitt måste du veta det avstånd som du ska förlänga och pumpens kraft drivs. Om allt är klart med ström (det är skrivet i databladet och på enheten själv), bestäms längden från den automatiska maskinen (strömkälla) till själva pumpen (inte till korsningen).
2. Oftast är en sådan parameter som längden inte uppmärksam, eftersom tilläggsstycket inte överstiger två till tre dussin meter, men det är inte alltid fallet. För dränkbara pumpar ska kabellängden inte överstiga 6% av det maximala tillåtna spänningsfallet.

Detta kan beräknas med formeln L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

• Här är L den maximala tillåtna längden;
• V är märkspänningen (V);
• ?V - spänningsförlust maximalt (%);
• I - värdet av nedsänkbar pump (A);
• p-0 ^ 02 ohm / mm³ (resistivitet för koppar);
• q - tvärsnitt (mm) för kabeln;
• PF = 1.

Sektionval

Som tidigare nämnts väljs kabeln för borehålspumparna i förhållande till tvärsnittet / effekten, men för att underlätta, kan du använda tabellen nedan.

Bord för enfasiga (230V, 50Hz) nedsänkbara pumpar

Bord för trefasiga (400V, 50Hz) nedsänkbara pumpar

Det verkar varför betala så mycket uppmärksamhet vid valet av kabelavsnittet, och varför behöver du instruktioner här? Faktum är att detta påverkar livslängden och själva enhetens arbete (läs här hur man gör ett filter för en brunn).

Faktum är att när tvärsnittet sänks ökar motståndet, därför uppvärms metallens (i detta fall koppar) trådar, varifrån isoleringen och värmekrymphylsan upphettas.

En sådan process kan leda till en kortslutning eller helt enkelt till isoleringens torkning, vilket gör den oanvändbar. Dessutom får den energi som används för uppvärmning, inte motorn, vilket innebär att den inte kommer att kunna leverera den önskade effekten.

Vid anslutning kan det visa sig att pumpkabeln för en brunn består av tre eller fyra kärnor, men detta beror huvudsakligen på om pumpen är enfas eller trefas.

Så, för trefas strömförsörjning behöver du definitivt fyra kärnor, medan alternativ för en fas är möjliga - allt kommer att bero på automationen. Denna automatisering (tryckbrytare och torrlöpningssensor) kan tillverkas som en enhet, men kan anslutas autonomt, även om denna faktor inte påverkar antalet kärnor - det händer annorlunda.

förening

Obs. Värmekrymphylsan är ett rör av viss diameter, som vid uppvärmning stramas och efter kylning förblir den i samma position. Sådana kopplingar är gjorda av polyolefiner (organiska ämnen och syntetiska polymerer), vilket resulterar i ett hållbart och elastiskt material.

För att ansluta två delar av kabeln med egna händer, bör du först uppmärksamma hur du vrider ledningarna så att de inte brinner ut och inte exploderar under spänning.

Den övre bilden visar tre typer av vridningar som används i sådana fall, men de två första metoderna används oftast - enkelt och bandage. Övning visar att de är tillräckligt starka för att bryta och aldrig orsaka bågning.

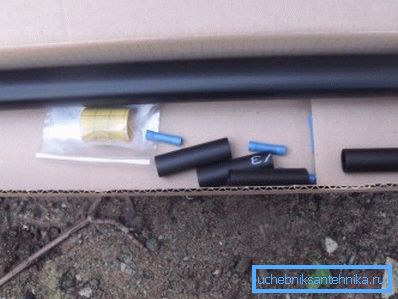

Glöm inte att innan du går vidare till kabelns skarvning är det nödvändigt att sätta på värmekrympning - ett tjockt rör på själva kabeln och tunna muffar på varje kärna separat.

När du har gjort detta, skar försiktigt alla ledningar till önskad längd, trimma ändarna, ca 50-60 mm och skarvning. Därefter trycker du de små ärmarna på strängarna och löd dem och löd sedan den övre värmekrympningen, som visas på bilden ovan.

Koppling utan koppling

I rättvisa bör det noteras att det inte alltid är nödvändigt att använda krympbara ärmar och vridning för att bygga upp kabeln på nedsänkbara pumpar, men detta gäller endast brunnar. Faktum är att brunnhuvudet ofta görs med ett plint inuti, med vilket det är möjligt att utföra splicing (se även artikeln Brunnstyper och deras egenskaper).

Detta görs ganska enkelt och enkelt - ändarna på vardera kärnorna avlägsnas ca 10 mm och sätts in i hålen mittemot varandra. Det är väldigt viktigt att du klämmer fast bulten med den nödvändiga ansträngningen, för att genom att klämma fast det kan du plana tråden längs små ådor och därigenom skapa en svag sektion i tvärsnitt.

OBS! Om du inte spänner bulten tätt, kan gnistning ske i blocket, vilket leder till oxidation och ibland smältning av blocket.

I de flesta fall använder rörmokare inte terminalblocket med hjälp av en värmekrymphylsa för byggnad. I detta fall ökar kostnaden med ett öre, och anslutningens tillförlitlighet ökar betydligt.

slutsats

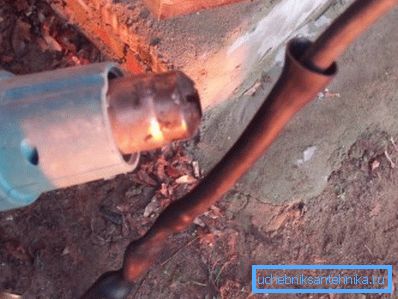

Sammanfattningsvis skulle jag vilja säga att du inte behöver specialverktyg, som t.ex. ett lödstryk eller en blåsbricka, för att värma krymphylsor på kabeln på en dränkbar pump. Polymeren kan värmas upp med öppen eld, och även vanliga matcher och torra marker i form av en splinter är tillräckliga för detta (läs också hur man borrar borr för brunnen med egna händer).

Lycka till!
