Vi väljer och installerar ventilmamma-mamma, mamma-pappa och

I den här artikeln kommer vi att prata om vad en mamma-papperskran är och hur den skiljer sig från liknande enheter med andra typer av kopplingselement. Dessutom betraktar vi klassificering av kranar i enlighet med typen av anslutning, samt läser om funktionerna vid driften av dessa enheter.

Klassificering av snabbpassade gängade anslutningar

Du vet inte hur kranen 1 2 pappa pappa skiljer sig från samma mamma mamma? För att ge ett uttömmande svar på denna fråga, överväga funktionerna i gängade anslutningar som används vid montering av rörledningssystem.

För att ansluta röret till montering är det nödvändigt att å ena sidan är montering anslutningselementet och å andra sidan kopplingen. Sålunda skruvas fästet i kopplingen, varigenom den erforderliga fixeringsstyrkan uppnås.

För att den beskrivna fastighetsförfarandet skall kunna tillämpas under reella förhållanden måste naturligtvis kopplingselementet i form av en koppling vara utrustad med en inre gänga och fästet måste vara en yttre.

Traditionellt kallas "mamma" det anslutande elementet, gjord i form av en fackkoppling. Således är "fadern" ett anslutningselement, gjord i form av en kvävning.

Viktigt: Ledningsdiagram som fungerar med "mamma" och "pappa" används universellt vid konstruktion av rörledningar med liten och medelstor diameter. Installation av stora rörledningssystem med en tvärsnittsdiameter på mer än 50 mm utförs vanligtvis med en starkare fläns eller svetsfog.

Så vi har bestämt de viktigaste typerna av gängade anslutningar som används vid byggandet av rörledningar, tillbaka till övervägande av ventiler.

Gängade kontakter på ventiler

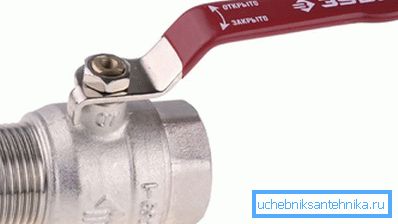

• Crane 1 2 mamma pappa, vad karaktäriserar sin design?

På enheten, förutom stången med svänghjulet, kan vi se två munstycken placerade på samma axel. Å ena sidan slutar munstycket med en hongängad hylsa, vars diameter är 1/2 (12,7 mm).

Å andra sidan slutar munstycket med ett gängat munstycke.

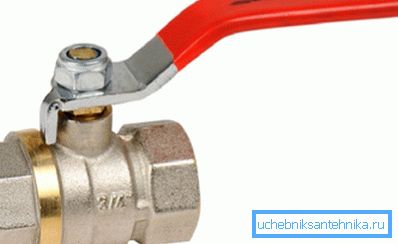

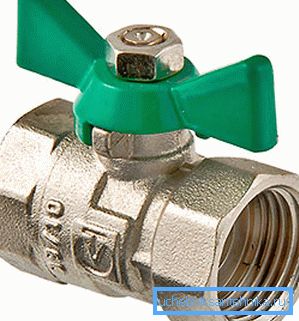

• Modermoderventilerna är utrustade på båda sidor med munstycken som avslutas med kopplingar. Sådana anordningar är den bästa lösningen för att installera en kran i ledningsbrottet.

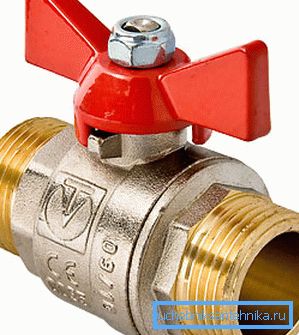

• Apparater med kopplingselement av typen "farfader" är sanitetsbeslag, på vilka båda sidor finns fittings med yttre trådar.

Viktigt: På alla listade enheter är höljet och anslutningselementen tillverkade av mässing eller rostfritt stål AISI 316L. Förvärv av ventiler från järnmetaller eller lättlegeringar med tillsats av aluminium rekommenderas inte.

Applikationsfunktioner

En modern kulventil används för att bygga rörledningar avsedda att transportera flytande och gasformiga medier. Därför är det möjligt att hitta enheter som säljs, med kopplingstyp, som är konstruerade för att arbeta med gas eller för att arbeta med vatten.

Så, hur skiljer sig gasändringar från vatten, förutom pennans färg?

1. Gasstoppventiler tillverkas med hänsyn till säkerhetskraven för gastillförseln. Överensstämmelse med dessa krav påverkar kvaliteten på de använda materialen och precisionen av montering av alla strukturella element.

Återigen är alla officiellt tillverkade ventiler för gasdistributionsnät föremål för obligatorisk kvalitetskontroll och certifierad för användning inom Ryska federationens och CIS-ländernas territorium.

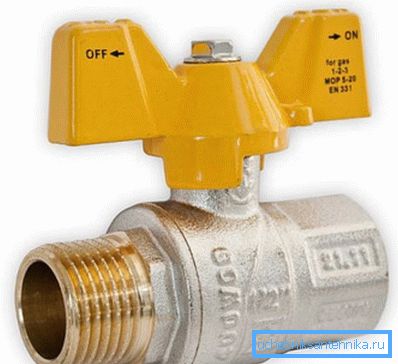

Ventiler för gas utmärks av följande egenskaper:

• Alla konstruktionsdelar, inklusive stammen, monteras inuti väskan, varigenom anordningen är helt förseglad och ej separerbar.
• Förekomsten av en explosionsstång gör driften säker både i hushåll och industri.
• Förekomsten av tekniska anordningar utformade för att blockera och täta svänghjulet.
• Möjligheten att använda enheter i ett brett temperaturområde (från -40 ° C till + 60 ° C), vilket är mer än relevant för drift under hushållens klimatförhållanden.
• Möjligheten att använda enheter i ett brett spektrum av tryckindikatorer (kranar är konstruerade för ett nominellt tryck på upp till 5 bar och högst upp till 20 bar).

1. Kulventiler för vatten är gjorda med ett mindre antal krav på kvaliteten på det färdiga resultatet.

Det enda väsentliga kravet på att den färdiga produkten måste mötas är en kombination av täthet och hög korrosionsbeständighet.

Externt skiljer sig kulventiler för vatten inte mycket från liknande anordningar som är utformade för att fungera med naturgas. Men det finns en viktig punkt: om gasskruven kan sättas på vattenförsörjningssystemet, kan inte vattenavstängningsventiler användas för att arbeta med gas!

Funktioner av installationen av gasventiler

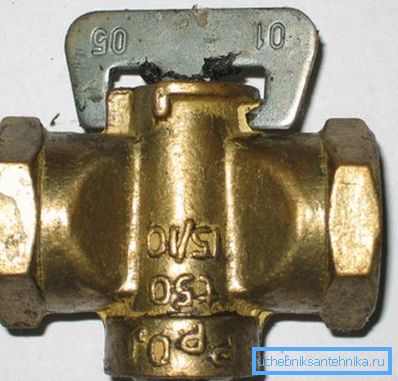

Fram till nyligen har naturgasförsörjningen till bostäder eller lägenheter kontrollerats av moderna till moderkorkar. Sådana anordningar lindades på yttre trådar i ledningsbrottet.

För att säkerställa den önskade tätheten rullades den gängade foggen med släp och senare med ett fumband. För att förlänga fogens livslängd var gapet längs konturen av fittingsna i kopplingen målat med oljefärg, vilket efter torkning eliminerade risken för läckage.

Idag har primitiva och ohållbara korkranar ersatts av mer avancerade kulländringar med en stor resurs.

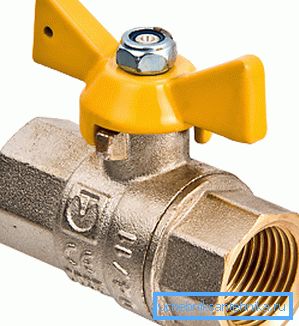

Nya enheter, som de gamla versionerna, är utrustade med kopplingselement av typen "moder-moder". Detta görs för att underlätta installationen i rörledningen, utan att behöva ytterligare övergångsdelar, vilket kan påverka strukturen i täthet.

Viktigt: Vid konstruktion av gasdistributionsnät används endast specialcertifierad låsutrustning. Det vill säga att köpa en ventil för gas, glöm inte att kontrollera att certifikatet är tillgängligt.

Byte av låsutrustning utförs av specialister med speciella toleranser. Oberoende installation är för det första potentiellt farlig, och dessutom kan det leda till påföljder.

Funktioner av installationen av VVS-ventiler

Installationen av en kulventil på metallrör kan utföras med hand utan att engagemang från specialister behöver involveras.

Instruktionen av arbetet är följande:

• Om du behöver installera en enhet som "modermor", skär vi rörledningen, eftersom du tidigare har stängt av vattenförsörjningen. Skär ett stycke rör storleken på kranens kropp, utan att räkna sidorörningarna.
• Vi bearbetar rörens ändar med en kvarn, rengöringsgräs. Då tar vi bort den yttre avfasningen, vilket kommer att förenkla bearbetningsprocessen.
• Därefter förbereda skäraren (dö) och sätt in en skärare i den, som motsvarar kranens tråd.
• Rörets ände smörjs med ett tunt lager av fett, till exempel kan du använda litol. Applicera samma smörjmedel på skäraren.
• Vi applicerar skäraren till rörets ände och med en viss ansträngning börjar vi skära trådarna strikt medurs. Klipp ca 6-7 varv.

Kranen på järnröret måste lindas i minst 5 varv. Idag på marknaden kan du köpa enheter med en mössa, utformad i 3 varv, du borde inte köpa sådan förstärkning, eftersom den är konstruerad för mässing och kopparrör.

Viktigt: Om plåten efter flera varv stämmer, gå tillbaka en tur och sålunda skära flisarna. Därefter kan du gå vidare framåt.

• Från den färdiga tråden rengör vi metallförslagen och lindar lin eller fumband.

Vridning utförs i riktning för att linda kranen. Om du skakar i motsatt riktning monterar den vridna kopplingen tätningen i en klump.

• Vi skördar kranen på de förberedda ändarna av rören som tidigare tagits bort från fästena. När vi griper med en nyckelnyckel vrider vi ventilerna tills 4-4,5 varv görs i varje ände. Kontrollera att svänghjulet på enheten är i upptinat läge, där det bara vrids.

Polymera ventiler av typen "moder-moder"

Förutom de tidigare angivna metallanordningarna med kopplingsdon på munstyckena används vanligtvis stoppventiler av polymermaterial. Ett typiskt exempel är polypropenkranar avsedda för installation i VVS-system.

Sådana anordningar är utrustade i båda ändar med kopplingar i vilka rörens ändar införes under lödningsprocessen. Vattenbeslag av polypropen, liksom analoger av metall, väljs i enlighet med diameteren av inloppshålen, uppmätta i tum. Priset på polymerprodukter är dock billigare än kostnaden för metallprodukter.

Nästan alla polypropenkranar på marknaden är bolltypsapparater med moder-till-moder-anslutningselement.

slutsats

Nu när vi har lärt oss vilka typer av anslutningar som används på ventiler och hur vissa typer av ventiler skiljer sig från andra, är det dags att sätta denna kunskap i praktiken.

Har du några frågor för vilka du inte fick några intressanta svar? Mer användbar information kan hittas genom att titta på videon i den här artikeln.
