Vi lägger vatten från brunnen till huset

Att utrusta vattenförsörjningssystemet i ett privat hus från en brunn med en nedsänkbar eller ytpump är ganska möjligt, om du bara förstår kopplingsschemat för en eller annan elektrisk utrustning. För närvarande föredrar de flesta invånarna i den privata sektorn nedsänkbara enheter, som mer kraftfulla och pålitliga.

Bara här kan de vara olika, därför måste du förstå vad du väljer. Vi kommer att berätta om sådana enheter, deras anslutningsmetod och rör nedan, och du kommer också att se en tematisk demonstration av videon i den här artikeln.

VVS

Välja en pump

Obs. Vi är för närvarande bara intresserade av de typer av nedsänkbara (djupa) pumpar som används för vattenintag från brunnar och borrhål. Förutom dem finns det också fekal- och dräneringspumpar som används både för rengöring av toaletter och för rengöring av vattenreservoarer eller samma brunnar. Dessutom divideras sådana enheter med driftsprincipen - de är centrifugala och vibrerande.

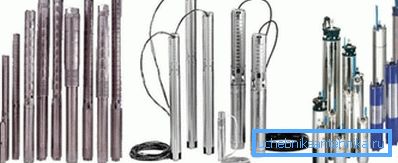

För närvarande kan vattenintag från brunnar och borrhål utföras med nedsänkbara pumpar, och spegeln från ytan spelar ingen roll (vissa modeller kan pumpa vatten från 200-250 m djup). Det är bara viktigt att djupet tillåter det. Om vi ​​är intresserade av att lägga till vattenförsörjning från brunnen till huset, och inte bara bevattnar trädgården, så ska vi naturligtvis föredra centrifugalaggregat.

Bara här är det viktigt att räkna ut enhetens effekt korrekt så att det är tillräckligt att betjäna alla sanitära enheter i huset - för ett sådant val, var uppmärksam på tabellen nedan.

Vattenförbrukning i en timme i olika badrum

För att bestämma den totala maximala vattenförbrukningen behöver du bara titta på tabellen ovan och lägga ihop indikatorerna på alla dina enheter. Pumpens märkning, som nödvändigtvis finns i sitt tekniska pass (instruktionsmanual) och ofta på enhetens kropp, indikerar dess kapacitet och nominell kapacitet för vattenintag i m³/ timme

Utöver kraften och driftsprincipen väljs pumparna också i diameter och längd - om diametern inte är viktig för en brunn, kommer ingen enhet att krypa in i brunnen. Men längden är nödvändig så att den helt nedsänkta enheten inte når botten med minst 30-50 cm, men vattennivån kan variera beroende på årstid eller intensitet av vattenintag.

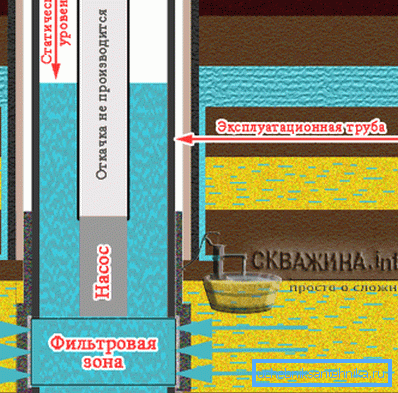

Det finns två nivåer av vatten - statiskt och dynamiskt, för att avvika för att bestämma längden på nedsänknings pumpen. Den statiska nivån är indikatorn när vattenintaget inte gjordes under dagen, men för det mesta avstöttes från den dynamiska nivån.

För att bestämma debitering av en brunn eller brunn pumpas vatten ut ur det i en timme och det märke som spegeln kommer att dyka ut efter den här tiden kommer att kallas en dynamisk nivå. Ju mindre skillnaden mellan de två indikatorerna (dynamisk och statisk) är desto bättre är möjligheten att fylla på. Pumpen måste sänkas 30 cm under den statiska nivån och inte nå botten på samma avstånd.

Grävning och annat förberedande arbete

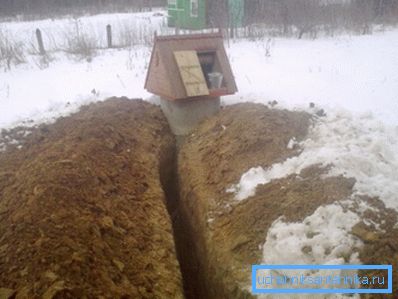

• Låt oss börja med de tekniska parametrarna - Vattentillförseln från brunnen till huset läggs längs en gräv, vars djup ska vara minst 50 cm djupare än jordens fryspunkt i ditt område. Dessutom innehåller denna siffra även en sandkudde i botten av grävningen, vars tjocklek ska vara minst 2 cm - detta är nödvändigt så att polyetylenslangen inte skadas på stenarna och ett jämnt tryck appliceras på det från ovan.

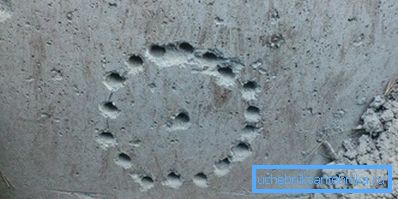

• När det gäller hålet som du behöver göra i brunnets betongvägg - det kan inte göras en seger eller diamantskärare, eftersom väggen förstärks med ståltråd och ibland även med förstärkning. Därför måste du rita en cirkel med önskad diameter så att du kan trycka in en kompressionhörn för en 32 mm polyetylenslang. Borra en avgränsad cirkel runt omkretsen, som visas på bilden ovan och slå ut mitten med en hammare eller perforator.
• Med samma princip kan du göra ett hål i stiftelsen, även om det blir något svårare - trots allt är ett sådant tejp minst 40 cm tjockt, så det är bättre att slå hålet från två sidor - från gatan och från rummet.
• För att du ska få möjlighet att slå ett hål i stiftelsen måste du gräva en grop från gatan och inomhus. Dess storlek ska motsvara dina mått och längden på verktyget, det vill säga du borde ha möjlighet att arbeta där med en spade och en perforator med en lång borr.
• Dessutom, innan du lägger vattnet, måste du utrusta en plats för pumpstationen och bäst av allt om du använder samma grop för detta ändamål. Du behöver bara lägga ut murverket inuti och gipsa det, du kan också använda en bred brunnsring. Men ingenting hindrar dig från att utrusta en sådan enhet på toppen utan att använda en grop, men det kommer att ta en viss plats i rummet.

montering

Obs. Det är bäst att använda en polyetylenslang med en diameter av 32 mm som ett vattenrör som leder från själva pumpen till vattenfördelningen. Den är märkt som HDPE - lågtryckspolyeten.

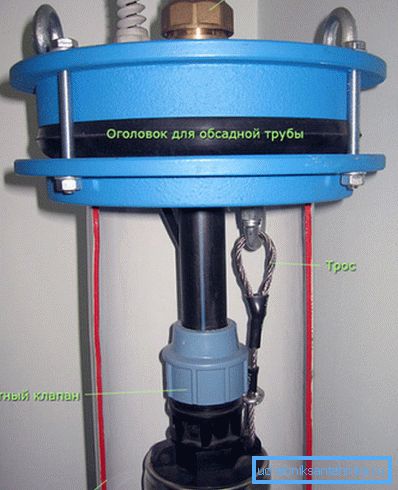

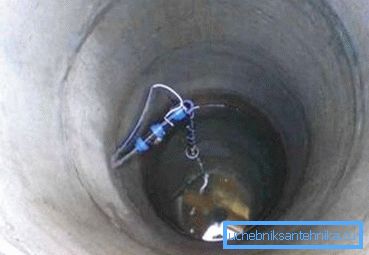

Titta på det bästa fotot - där du ser anslutningen av nedsänkbar pump i brunnen, men den ansluter också i brunnen, bara det finns ingen ände där, men låt oss beställa. En backventil är skruvad på själva pumpen, vilket förhindrar att vatten strömmar ner i brunnen eller brunnen, och pumpen är fastsatt på brunnringen med en kabel som levereras.

För att fixera på toppen (inom räckhåll från ytan) borras ett hål i ringen och en kabel sätts in där, efter sträckning, fixas antingen med en bultklämma eller helt enkelt lindas på en armering (för brunnar sker detta på spetsen).

Om du har en brunn, vindar du PND (med kompressionsmontering) på backventilen så att den här längden räcker från den försänkta pumpen till genomgående hålet i brunnringen. Där måste denna slang vara ansluten till en annan sektion som leder från brunnen till vattendistributionsnoden, och detta görs med hjälp av en vinkelkompressionsmontering.

Lossa fästet på ett sådant sätt att lasten från kanterna på hålet i ringen faller på den, dra den elektriska kabeln som går från pumpen genom samma hål.

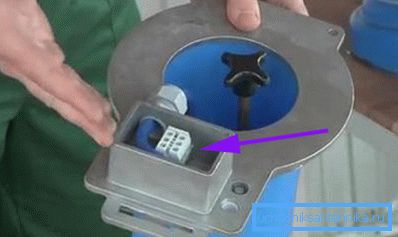

Om du arbetar med en brunn, finns det speciella terminaler på toppen som du kan ansluta två bitar av kabel - från huset och från pumpen.

Om du arbetar med en brunn måste du göra en sådan anslutning direkt i skytten, eftersom kabeln från satsen inte kommer att räcka för dig ändå. Twists är bäst isolerade med termiska munstycken, särskilt eftersom deras pris är billigt, mindre än kostnaden för elektriska tejp.

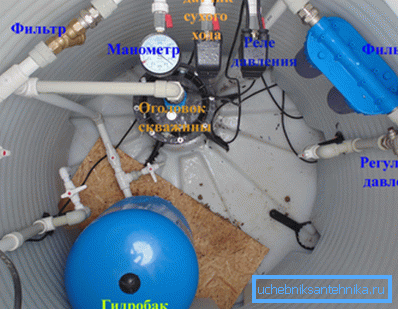

Låt oss nu gå vidare till anslutningen, mer exakt, till pumpstationens montering och för att göra det, titta på det bästa fotot - du kan se hur första anslutningssteget görs.

Låt oss gå, vi sänker värmekabeln (det är inte intressant för oss nu) och fortsätter längs noderna - från HDPE, som kommer från pumpen, huvudventilen kraschar, då grovfiltret och allt detta går till tryckreläsenheten och torrljudssensorn. Det är anmärkningsvärt att om sensorn och reläet är i samma block är de mindre tillförlitliga, så det är bättre att köpa dessa noder separat.

Tryckbrytaren är direkt ansluten till utloppet (av samma PND) till membranbehållaren, som vanligen är minst 70 liter. Efter det har ett annat filter installerats, men redan fint rengjord (vanligtvis är det en modell med en utbytbar patron), och därifrån börjar ledningarna till alla sanitära enheter i huset.

Om du vill optimera pumpens dämpning, det vill säga för att minska mellanrummen mellan start- och stoppcyklerna, måste du ändra fabriksinställningarna för tryckbrytaren.

Således uppträder automatiskt det automatiska stoppet för centrifugemotorn på pumpen när trycket i atmosfärens tanktank 3 nås och det startas när det faller till 2 atmosfärer. Du kan ändra dessa parametrar genom att ställa in 5 atmosfärer till avstängning och 1,5 atmosfärer per start, men var försiktig så att du inte skadar själva instrumentet.

Dessutom bör systemet med vattenförsörjning i ett privathus från brunnen styras av fabriksinstruktionspumpen. Naturligtvis är principen om anslutning densamma överallt och den beskrivs ovan, men det kan finnas några nyanser.

slutsats

Sammanfattningsvis bör det noteras att driftstiden för en nedsänkbar pump beror till stor del på renheten hos källan från vilken vattenintaget är tillverkat, eftersom sådana enheter inte är konstruerade för pumpning av sand och slam. Därför måste du, åtminstone en gång var 3-5 år, rengöra brunnen eller bra med egna händer.
