Vattentryck i ett vattenförsörjningssystem: måttenheter,
Vad är trycket på vatten i kallt eller varmt vatten? Hur tas tryckmätningar på? Finns det några regleringsgränser för dess värde? I den här artikeln kommer vi att försöka svara på dessa frågor och lär oss samtidigt att beräkna tryckfallet i ett vattenförsörjningssystem med kända parametrar.

enheter

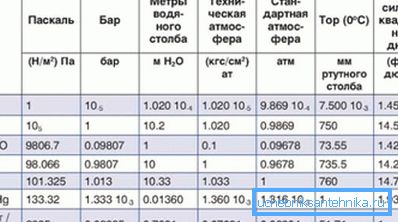

Först och främst ta reda på vilka enheter av vattentryck som används i vattenströmmen.
atmosfär
Denna enhet motsvarar atmosfärstrycket vid havsnivån. Här är emellertid en liten subtilitet: det handlar om övertryck i förhållande till atmosfäriska. Dess värde i akvedukten på 0,2 atmosfär, som visas med en tryckmätare, motsvarar det absoluta värdet av 1,2 atmosfärer.
Användbar: istället för ordet atmosfär används ofta ett motsvarande begrepp - kgf / cm2. Den fysiska betydelsen av enheten är den kraft med vilken massan 1 kg under jordens acceleration av tyngdkraften kommer att trycka på ett område av 1 cm2.
Baren
Föråldrad måttenhet, lånad från GHS-mätningssystemet som används före SI. Det är nog att veta att baren är ungefär (med en noggrannhet på ca 2%) lika med atmosfären. Oftast har en tryckmätare för mätning av vattentrycket i ett vattenförsörjningssystem två skalar - i barer och megapascals.
megapascal
Pascal motsvarar en newton per kvadratmeter yta. Eftersom massan på ett kilo trycker på basen med en kraft av 9,8 Newton, motsvarar 1 megapascal ungefär 9,8 kgf / cm2. Ibland avrundas detta värde till 10.
Huvudtryck
Begreppet huvud mätt i meter betyder höjden på en vattenkolonn som motsvarar ett visst övertryck. Hur hittar man trycket vid kända indikationer på manometern i kgf / cm2? Det är tillräckligt att multiplicera dem med 10: en överskridande atmosfär kan höja en vattenkolonn med 10 meter.

mätningar

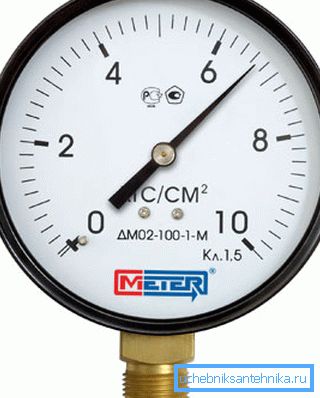

En anordning för att mäta vattentrycket i ett vattenförsörjningssystem är känt som en tryckmätare. Priset på de mest prisvärda mätarna börjar från ca 150-200 rubel; Men digitala enheter kan kosta i enheter och till och med tiotusentals.

Sättet att mäta parametern av intresse för oss med egna händer är helt enkelt:
- En anordning som rullas upp med lin eller annat tätningsmaterial är skruvat in i reglerventilen..
- Ventilen öppnas, varefter mätningen avlägsnas..

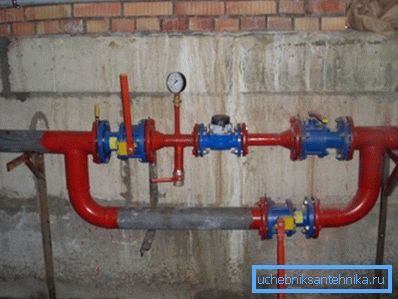

Kontrollventiler för mätning finns alltid i hissaggregatet (flöde, retur och blandning efter hissen) och i vattenmätaren (vanligtvis före och efter mätaren). Vid behov avlägsna mätningen på en godtycklig punkt i vattenförsörjningssystemet, det är lätt att göra genom att vrida tryckmätaren i stället för kontakten i en av stigarna och starta den.
Som alltid finns det ett antal finesser.
- För att göra en detaljerad bild av vattenförsörjningssystemets arbete, bör mätningar utföras på toppen av vattenpumpning på kvällstid.

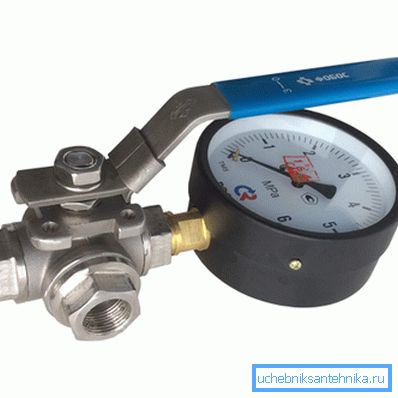

- En anordning som ständigt är ansluten till vattenförsörjningssystemet sticks ofta: pilen är fast i en position. För att förhindra att det händer, istället för kontrollventilen, placeras en trevägsventil med avloppshål, vilket gör det möjligt att dumpa vatten från sin kropp efter mätning.

- Mässingstrådsgängor av en permanent flyttbar enhet slits ut snabbt. En enkel instruktion hjälper till att lösa problemet: leverera manometern med en stålförlängningssladd.
standarder
Här är normerna för vattentrycket i vattenförsörjningssystemet som finns i den nuvarande SNiP 2.04.01-85.
Placering av punkten för vattenpumpning | Tryck, MPa |
Nedre byggnad | Högst 0,45 |
Nedre byggnad byggd i ett område med gamla byggnader | Högst 0,6 |
Övre i byggnaden | Inte mindre än 0,2 |
Eftersom det är lätt att beräkna kan vattentrycket i stadens vattenförsörjning i allmänhet skilja sig från värdet på övre våningen med endast 0,25 MPa, vilket motsvarar ett huvud på 25 meter. Med en högre bygghöjd ska mellanliggande pumpning installeras på de mellanliggande våningarna.

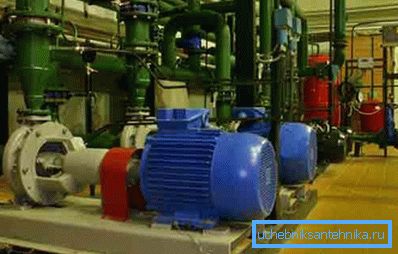

Men i praktiken ligger alla pumpstationer som är bekanta med författaren i källaren av huset eller i en separat byggnad. Vid arbete på de första våningarna vid demonteringen kan det vara 8 - 9 kgf / cm2.

I praktiken är typiska tryckvärden på motorvägar och motorvägar följande:
- Kallt vatten - 3 - 4 kgf / cm2.
- Varmvatten - 3,5 - 6,5 kgf / cm2.
Tryckfall
När vatten strömmar genom röret kommer trycket vid utloppet att vara mindre än vid inloppet.
Ett fall bestäms av flera faktorer:
- Rörets diameter.
- Dess längd.

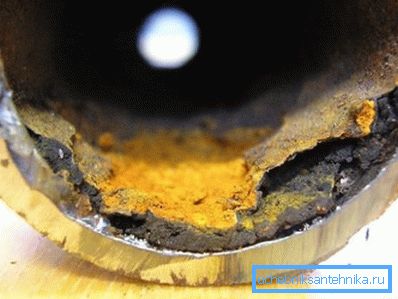

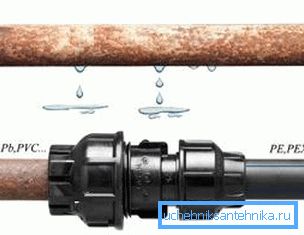

- Råheten i dess väggar.

- Flödeshastigheten i den.
För beräkning används formeln H = iL (1 + K).
I det:
- H - tryckfall i meter. För att översätta det till atmosfären är det tillräckligt att dela upp det resulterande värdet med 10.
- i - hydraulisk lutning, bestämd av diameter, rörmaterial och flödeshastighet i den.
- L är rörets längd i meter.
- K-koefficienten för dricksvattensystem antogs vara 0,3.
Var ska man värdera den hydrauliska lutningen? I de så kallade Shevelev-borden. Vi ger ett fragment av en av dem, den faktiska storleken för ett nytt stålrör är DN15.
Vattenförbrukning, l / s | Flödeshastighet, m / s | 1000i |
0,17 | 1,00 | 266,2 |
0,18 | 1,06 | 296,1 |
0,19 | 1,12 | 327,6 |
0,20 | 1,18 | 360,5 |
0,25 | 1,47 | 560,4 |
0,30 | 1,77 | 807,0 |
0,35 | 2,06 | 1098 |
1000i är en hydraulisk sluttning med en rörlängd på 1 km. För att beräkna värdet på i för löpmätaren är det tillräckligt att dela upp det med 1000.
Så för stålrör DU15 25 meter lång med ett vattenflöde genom 0,2 l / s, kommer tryckfallet att vara (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 meter vilket motsvarar skillnaden tryck av 1,17 kgf / cm2.

slutsats
Vi hoppas att den föreslagna informationen kommer att hjälpa läsaren att genomföra egna projekt. För att lära dig mer om hur mycket vattentryck i vattenförsörjningen anses vara norm, tillåter videon i den här artikeln. Lycka till!
