Vattenrördiametrar: standarder, överensstämmelse, urval

Diametern på röret för VVS i ett privathus är en ganska viktig egenskap, som bestämmer kvaliteten på vattentillförseln. Om tidigare alla storlekar reglerades av en enda GOST-USSR, presenteras nu produkter på marknaden som uppfyller både moderna ryska standarder och utländska normer, och sovjetisk klassificering används också.

Så att du inte blir förvirrad i denna sort, kommer vi att berätta hur du väljer en rördiameter för ett vattenförsörjningssystem.

Rördiametrar

Huvudegenskaper och enheter

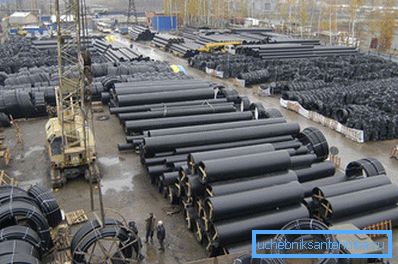

Det finns olika typer av rör som används för olika ändamål.

Dessa kan vara:

• vatten och gasrör,
• elektriska,
• sömlös,
• förstärkt,
• rör för speciella ändamål etc.

Beroende på produktens syfte ändras dess grundläggande egenskaper också.

Låt oss titta på vilka egenskaper som är grundläggande:

• Villkorligt pass. En dimensionslös mängd som ungefär motsvarar storleken på produktens inre diameter i mm eller tum och används för att göra det lättare att välja och ansluta motorvägar, ledningar, fittings och kopplingar.
• Extern (yttre) storlek. Betecknad Dn. Vattenrörens ytterdiameter mäts i mm;
• Väggtjocklek. Den betecknas som S och mäts i samma enheter;
• Inre diameter av vattenledningar. Den betecknas som Dv och mäts i metriska eller tum. Beräknad med formeln Dv = Dn - 2 * S;
• längd. Det beror på produktens typ, storlek och material samt på egenskaper vid produktion och leverans.
• Vikt per meter. För stål beräknas det med formeln m = 0,02466 * S * (Dn - S), mätt i kilo.

Vi överväger kallvattenförsörjningssystemen i Cold Water System, därför kommer vi bara att tala om parametrar som motsvarar denna klass. Så, för att ange dimensionerna för en vattenledning, är en av de viktigaste egenskaperna en sådan parameter som storleken på den villkorliga passagen.

Detta värde är betecknat enligt följande: DN (enligt GOST 3262-75) eller DN (enligt europeiska standarder kallas den nominella diametern).

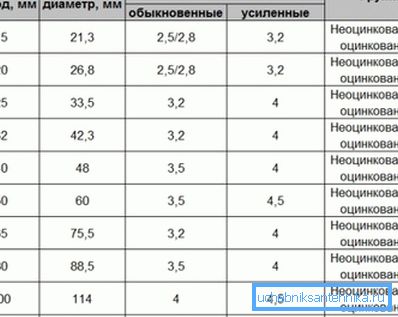

Ett villkorligt pass är produktens inre lumen avrundad eller upp till närmsta standardvärde. Standardraden innehåller dimensionerna för de interna dimensionerna, så beteckningen DN 15 berättar att den inre passagen på denna cylinder måste anses motsvara standardstorleken på 1,5 cm.

Var uppmärksam! Det bör förstås att det verkliga interna avståndet i praktiken inte kan sammanfalla med standarden, eftersom väggtjockleken kan vara annorlunda.

Nu om måttenheterna. Alla moderna gäster och normer motsvarar som regel det metriska systemet. Men vi ärvde ett tums system från 1800-talet, och det finns ofta förvirring.

Faktum är att ingenjörer och installatörer av det förflutna utsåg detaljerna med storleken på inre lumen i tum, men den yttre storleken var mer än dubbelt väggtjockleken.

Så, om produkten Dv var 1? eller 2,54 cm, med hänsyn till väggtjockleken på den tiden var dess yttre storlek 3,35 cm. Detta värde fixerades som "vatten tum" eller "rör tum".

På samma sätt kallas rörtråden tum, men dess sanna storlek är 33,25 mm, inte 2,54 cm, vilket verkar mer logiskt. Detta är ett bra exempel på hur olämpliga traditionerna inom vetenskap och teknik.

Var uppmärksam! Om etikettstorleken anges? Detta innebär att dess villkorliga inre passage eller Du motsvarar standarden 1,5 cm, eftersom detta värde ligger närmast storleken på en halv tum (1,27 cm) av alla använda standarder.

Metall och plast

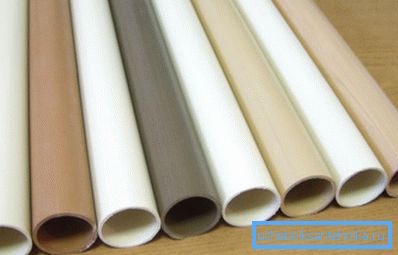

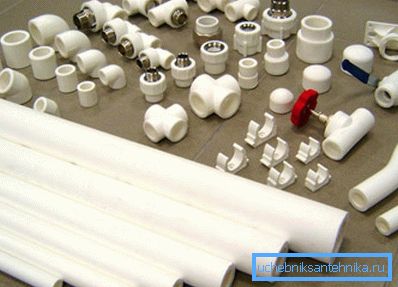

För närvarande är det en intressant bild: å ena sidan erkände alla fördelarna med plastprodukter, å andra sidan - många fortsätter att använda stål och gjutjärn. Detta bidrar också till sin andel av förvirring.

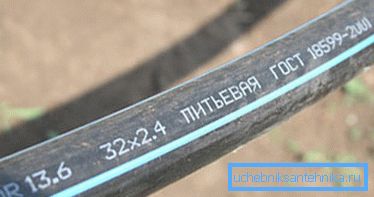

Faktum är att diametern hos plaströr för vattenförsörjning ofta anges som extern. I det här fallet är det vanligtvis en pekare på väggtjockleken, som i bilden:

Det är här svårigheten uppstår, eftersom det är oklart för en oförberedd installatör vilken diameter av ett rör för ett vattenförsörjningssystem bör anses vara korrekt om två produkter med samma utseende är märkta med 32 och 1?, Medan tummen är 2,54 cm.

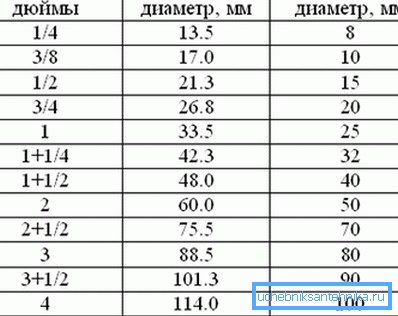

Adaptrar för vattenrör med olika diametrar är också ofta märkta i tumsystem. Om du är en nybörjare rörmokare eller bara bestämmer dig för att göra egna händer, så har du bättre tillgång till ett bord med korrespondens av tumvärden till nominella och externa värden.

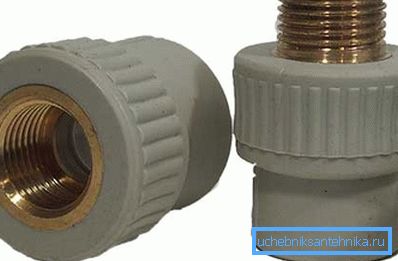

För att ansluta metall- och plastdelarna i rörledningen används speciella adapterhylsor, på ena sidan det finns en metallgänga och å andra sidan en slät hylsa för plastlödning.

Samtidigt, från sidan av tråden, kan värdet i vattentummar anges, och från sidan av plastförbandet, värdet antaget för att ange den typ som ska anslutas till beslaget, och det är ganska möjligt att det blir Dn i mm. Sådana fall.

Val av värden för autonom vattenförsörjning

Nu några ord om hur man beräknar rörets diameter för vattenförsörjningen. Olika metoder används för exakta beräkningar: Matematiska formler med olika steg och tekniker, användningen av medelvärde och metodhandböcker, olika program och onlineräknare har också blivit populära.

Den matematiska metoden är komplex och kräver lämpliga kvalifikationer, det är också svårt att använda tekniska manualer och tabeller i ingenjörsvetenskapliga universitet och utan en specialiserad (eller åtminstone teknisk) utbildning blir det svårt att förstå.

Online kalkylatorer och alla typer av beräkningsprogram för professionella designers orsakar inget annat än ett leende.

Det roliga med dem är att de mest adekvata av dem är uppbyggda så att i 95% av beräkningarna för lägenheter och privata hus ger de ut standardvärden som är kända och så, och vid beräkning av seriösa system är det helt dumt att förlita sig på sådan programvara.

Var uppmärksam! Om du tänker göra ledningar inom lägenhet eller genomföra autonom vattenförsörjning till det vanliga privata huset upp till 3 våningar, behöver du ingen beräkningar.

Instruktionen är enkel - vi använder vanliga gemensamma värden och komplicerar inte våra liv:

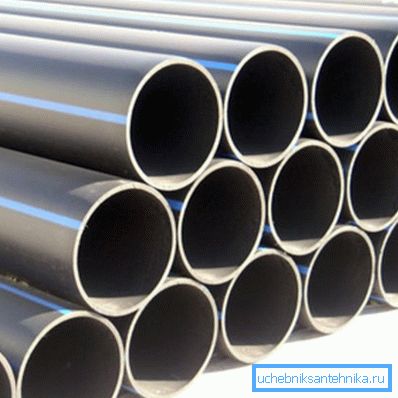

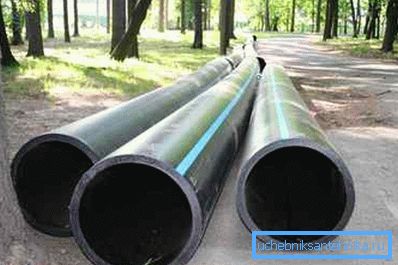

• För att lägga den yttre linjen från brunnen eller använda Dn = 32 - 50 mm. Eftersom dessa värden oftast används av lågtryckspolyeten (HDPE), kan tumvärdena inte specificeras;
• Inre stigare är gjorda av tumdelar eller DN = 32 mm. Här kan du använda både metall- och plastsystem, använder ofta polypropen;
• Horisontell ledning i kök, badrum och toalett - från Dn = 25 - 16 mm (3/4?, ?? eller 3/8?).

slutsats

För självval och installation av VVS-system är det nödvändigt att ha en god förståelse för storlekarna i denna bransch och deras förhållanden. Du bör också kunna konvertera måtten från metriska till tumsystemet och känna till ett antal standardvärden för storleken på det villkorliga passet.

Videon i den här artikeln hjälper dig att inte bli förvirrad i ämnet.
