Vattenförsörjningsstation: allmän information och praktiska

Vad är vattenpumpningsstationer? Vilka funktioner kan de utföra i vattenförsörjningssystemen i privata och flerfamiljshus? Hur ansluts pumpstationen ordentligt till vattenförsörjningen när vatten levereras från brunnen? Låt oss räkna ut det.

Vad är det

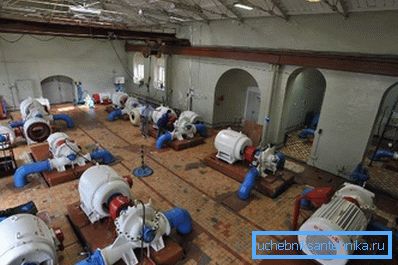

Pumpningen av en bostadshus är en eller flera stationära pumpar som ger vatten till de övre våningarna med brist på tryck på vägen.

I vilka fall är deras installation nödvändig?

• Med låga omgivande byggnader. I SNiP 2.04.02-84 rekommenderas det direkt för områden som är uppbyggda i enhöghus för att hålla trycket i vattennätet i nivå med 10 meter.

Referens: 10 meter vattenkolonn motsvarar ett övertryck av en atmosfär. På ett något förenklat sätt talar varje trycksatmosfär i linjen för uppgången av vatten till tre våningar.

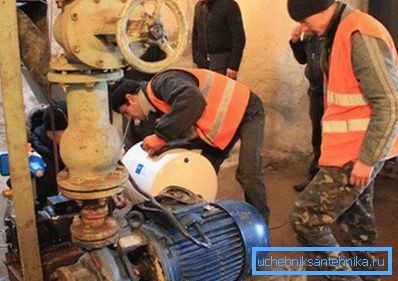

• Med en väsentlig försämring av motorvägen och omöjligheten med dess reparation eller byte av någon anledning. Stålrör, som ersatte järnvattenrör i andra hälften av förra seklet, över tjugo till trettio års drift, är övervuxna med lime och rost, vilket leder till en minskning av genomströmningen flera gånger.
• Med betydande skillnader i terräng. Trycket på 3,5 kgf / cm2 räcker för att ge vatten till en nio våningar byggnad på en slätt; men för samma hus, som står på en 20 meter hög, behöver du minst 5,5 kgf / cm2.

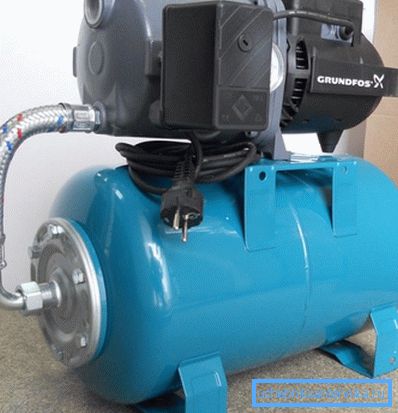

Vattenstationer för vattenförsörjning eller för att ge är relativt ineffektiva ytcentrifugalpumpar med egna ackumulatorer som ger autonom vattenförsörjning från naturliga källor.

Eftersom, såsom redan nämnts, tryckfallet till en atmosfär kan höja en vattenkolonn med 10 meter, kan någon ytstation inte fungera på ett större avstånd från vattenspegeln till ytan. Pumphjulets pumphjul ger inte ett absolut vakuum, därför är det maximala djupet i praktiken ännu mindre - 7-9 meter.

Priset på de billigaste ytpumparna är ungefär 4-5 tusen rubel. Den maximala kostnaden bestäms både av produktens prestanda och tillverkarens namn: Du kan hitta stationer till salu som kommer att kosta ägaren 100 eller fler tusen rubel.

Obs! Västeuropeiska produkter är mycket dyrare än hushållsapparater med samma funktionalitet. Skäl - fraktkostnader och tullar.

För att bekanta läsaren med ämnet för vår forskning presenterar vi de viktigaste egenskaperna hos pumpstationen för inhemsk produktion av BISON ZNAS-1200.

montering

Anslutning av pumpstationen till vattenförsörjningen bestäms primärt av sin klass.

swapping

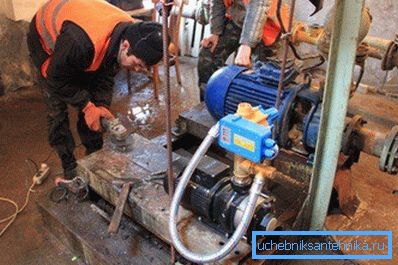

Stationära swaps är monterade på en armerad betong grund som inte har bindning med byggnadens grund (för att utesluta vibrationstransmission). Stationen sängen är vanligtvis anked till grunden; anti-vibrationsfästen används mindre ofta (fjäder eller med gummitätningar).

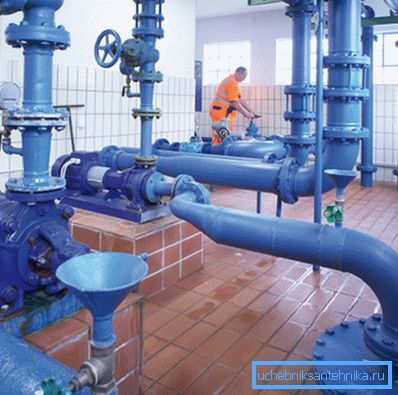

Sugröret i pumpens cochlea (belägen längs dess längdaxel) skär in i vattenmätarenheten efter ventilerna och räknaren; Utgången är ansluten direkt till tappning av kallt vatten. Mellan bindningar krävs bypass större än inbindningspumpens diameter med en backventil, ventil eller ventil.

Varför behövs det?

• När pumpen är i drift blockeras bypassen och tillåter inte att den kör vatten i en cirkel.
• När pumpen är avstängd, levererar den öppna bypassen huset med vatten utan att begränsa flödeshastigheten till tie-ins och cochlea.

Dessutom kommer ett konstant flöde av vatten genom tomgångspumpen att leda till snabb överväxt av cochlea.

Vid montering av cochlea och elmotor måste deras axlar vara strikt inriktade: strykningen kommer snabbt att förstöra kopplings- eller flänsröranslutningen.

Om koaxialitet av någon anledning inte kan säkerställas, kommer en enkel instruktion att rädda situationen:

1. Motorn och snigeln sprids på sängen så att mellan axelflänsarna finns 3-4 centimeter.
2. Flänsarna är anslutna med flexibla remsor spända med bultar. De är lätta att skära i egna händer från transportbandet.

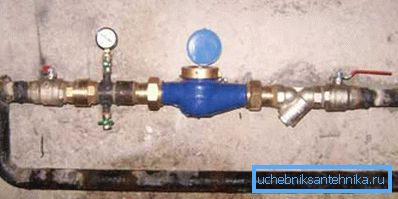

Innan du installerar pumpen rekommenderar vi starkt att du installerar en sump. Sand och dross är inte ovanligt i huvudvattnet. slå en roterande pumphjul, i bästa fall kommer de att accelerera sitt slitage, och i värsta fall kommer de att smula ett eller flera blad.

Dessutom är inbindningen bättre att tillhandahålla en avstängningsventilpumpning. De bästa kulventilerna är lämpliga för denna roll: förutom feltolerans har de ett extremt lågt hydrauliskt motstånd.

Periodiskt underhåll av pumpen reduceras till periodisk packning av körteln.

Vattenförsörjning från brunnen

I detta fall är systemet att ansluta pumpstationen till vattenförsörjningen extremt enkel: det är tillräckligt att ansluta pumpens utlopp till vattenförsörjningen, sänka inloppsröret till en brunn eller annan vattenkälla och strömförsörjning.

Subtiliteter, det finns dock här.

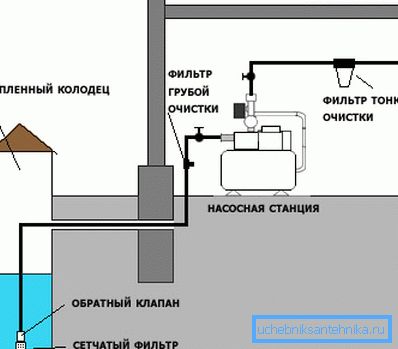

• Inloppsrörets ände måste vara försedd med en backventil. Annars, om du stoppar pumpens strömförsörjning, kommer vattnet helt enkelt att strömma tillbaka.
• Hur ansluts pumpstationen till vattenförsörjningen om du planerar att använda vattnet året runt? Det är nödvändigt att isolera brunnen och pumpen installerad bredvid det på ett tillförlitligt sätt och att lägga vattenförsörjningen från brunnen djupare än frysningsnivån. Det enklaste sättet att göra pålitlig värmeisolering med egna händer är att bygga ett hus med isolerade väggar ovanför brunnen.

Förresten: huset löser samtidigt problemet med buller från pumpen.

• För att skydda pumpen mot skräp (grenar, döda löv, etc.) är inloppet skyddat med ett nätfilter.

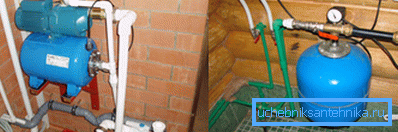

• Installationen efter pumpstationen för en ytterligare hydroaccumulator hjälper till att öka perioderna med tomgangspumpen. Ju större dess kapacitet desto längre paus i stationen. Schemat med ytterligare en ackumulator kommer emellertid att fungera endast tills pumphastigheten överskrider bränsleflödet av brunnen.

slutsats

Vi hoppas att vårt material kommer att vara användbart både när man installerar pumpenheter och när man bygger ett autonomt vattenförsörjningssystem för ett privat hus eller stuga. Videon i den här artikeln, som alltid, kommer att erbjuda ytterligare information. Lycka till!
