Vattenförsörjning och avloppsvatten: lagstadgade krav
Vilka byggkoder och joint ventures för inhemsk vattenförsörjning och avlopp av byggnader verkar i Ryska federationen? Vi måste göra en kort översikt över de grundläggande kraven i dessa dokument. Dessutom kommer vi inom ramen för denna artikel att tillhandahålla några referensdata och beskriva de enklaste metoderna för att utföra beräkningar av vattenledningar. Så låt oss börja.
Förteckning över dokument
Den består faktiskt av endast två punkter, förutom att de överlappar varandra.
- Huvuddokumentet - SNiP på hushållets vattenförsörjning och avlopp av byggnader nummer 2.04.01-85. Den nuvarande utgåvan godkändes av byggnadsdepartementet 1996.
- Regelkoden SP 30.13330.2012 är en uppdaterad version av samma SNiP. Eftersom detta dokument går tillbaka till ett senare datum kommer det att vara huvudämnet för vår forskning. Det avbryter dock inte SNiP: s åtgärder.
Det är nyfiken: Extern vattenförsörjning och avlopp av byggnader enligt SNiP 3.05.04-85 är även konstruerade och konstruerade hittills, trots att det finns nya regler enligt SP 31.13330.2012 och 32.13330.2012, som delvis duplicerar sina krav.
Undersökande av joint venture 30.13330.2012
tillämpningsområde
Det är begränsat till vattenförsörjning och avloppssystem för byggnader upp till 75 meter höga, vilket motsvarar våningarna 20-25.
Dokumentet gäller inte:
- På brandledningar.
- På hissnoder.
- På specialiserade vattenförsörjningssystem (vattenförsörjning för medicinsk behandling, avjoniserad vattenförsörjning, etc.).
Allmänna bestämmelser

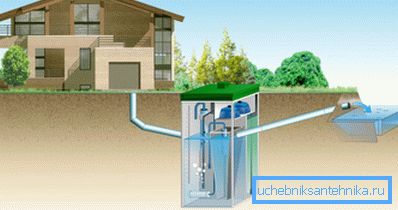

I närvaro av ett centralt avloppssystem inom byggnadsområdet byggs byggnader med internt avlopps- och vattenförsörjningssystem. I sin frånvaro används lokala reningsverk för att rena avloppsvattnet, vilket bör kompletteras med offentliga institutioner och bostadshus över två våningar.
I industribyggnader kan vattenförsörjningen och avloppssystemet vara frånvarande om företaget inte har en central vattenförsörjning och antalet anställda i ett skifte inte överstiger 25 personer.
Vattenkvalitet och temperatur
Kvaliteten på dricksvatten bör överensstämma med kraven i SanPiN 2.1.4.1074. För produktionsbehov bestäms det av tekniska krav.
Varmvattnets temperatur vid punkterna för vattenintag bör ligga i intervallet 60-75 grader.
Författarens anteckning: I verkligheten bryts detta krav, troligen oftare än någon annan. Enligt de aktuella temperaturplanerna, vid +8 ute, bör vattentemperaturen i värmningshuvudets tillförselrör vara 46,4 - 53,2 C. Från där i det här fallet minst 60 kan tas, är författaren helt oförståelig.
I daghem och barnhem bör temperaturen på varmvattenförsörjningen inte vara högre än +37 C.
Icke-drickbart vatten kan ges till toaletter (urinaler och spolcisterner). Med lägre bearbetningskrav blir priset per kubikmeter märkbart lägre.
VVS-system
- Varmvattenförsörjning från värmehuvudet är oönskade. Det rekommenderas att laga det på plats i värmeväxlare och vattenvärmare.
- Brandvattenförsörjning kan kombineras med hushålls- och industridryck.
- Varmvattensystemet ska cirkulera för att hålla temperaturen på hett vatten i frånvaro av en kran. För detta ändamål kombineras stigningen av byggnader över 4 våningar i grupper (från 3 till 7 stycken); hoppare läggs på vinden eller i lägenheterna.
Trycket på nivån på punkterna för vattenpumpning bör överensstämma med följande tabell:
| Enhetsplats | Tryck, kgf / cm2 |
| Nedre enhet i byggnaden | Högst 4,5 |
| Samma för byggnader som uppförts i tidigare byggda områden | Högst 6 |
| Övre apparat i byggnaden | Minst 2 |

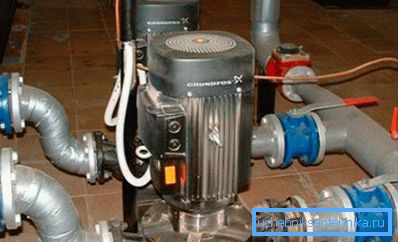

Viktigt: Ett tryck av en atmosfär motsvarar en höjd på vattenkolonnen på 10 meter. Följaktligen måste varje byggnad över 25 meter för att uppfylla dessa krav fyllas i med mellanliggande byte på de mellanliggande våningarna. I praktiken är växeln, om någon, installerad i källaren eller i en separat byggnad.
avlopp

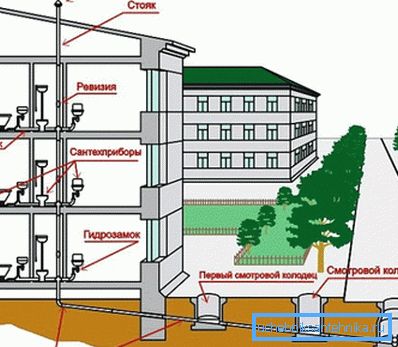

Avlopp av avlopp bör organiseras av gravitationens slutna rörledningar. Avloppslinjer läggs raka; svängningar utförs med obligatorisk installation av motsvarande beslag. Förspänningen förblir konstant över hela platsen.
Användbara saker
Slutligen erbjuder vi läsaren en viss mängd osystematisk information relaterad till konstruktion, konstruktion och underhåll av vattenrör.
- Avståndet från vattenförsörjningen till byggnaden ska vara minst 5 meter.
Men enligt SNiP 2.07.01-07, när man lägger ett stål- eller plaströr i ett skyddshölje kan avståndet från vattenförsörjningen till byggnaden minskas till en och en halv meter.
- Om vattenförsörjningsnätverket passerar genom byggnaderna i transit, ligger det kvar inom City Water Network ansvaret. Bostadsorganisationen är endast skyldig att ge tillgång till motorvägen.
- Med egna händer kan följande tabell hjälpa till att beräkna vattentillförselns diameter för ett hus eller lägenhet:
| Invändig diameter, mm | Förbrukning i liter per sekund |
| 10 | 0,11 |
| 15 | 0,35 |
| 20 | 0,7 |
| 25 | 1,4 |
| 32 | 2,3 |
| 40 | 3,5 |
| 50 | 5,9 |
- Instruktioner för beräkning av toppvattenförbrukningen reduceras till användning av ett annat bord:
| VVS fixtur | Förbrukning i liter per sekund |
| Toalettskål (avloppsskruv) | 1,40 |
| Toalettskål (spolbehållare) | 0,10 |
| Vattenkran | 0,30 |
| Dusch, handfat, handfat | 0,12 |
| Vattenbad | 0,25 |

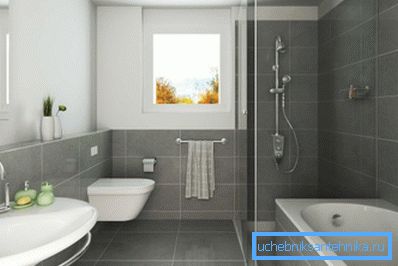

- Om det är tänkt att använda flera punkter med vattenavlopp samtidigt, summeras flödet genom dem. Till exempel, för ett badkar, en toalettskål med en tank och en diskbänk, blir det 0,25 + 0,10 + 0,12 = 0,47 l / s.
slutsats
Vi hoppas att materialet i denna artikel kommer att kunna hjälpa läsaren att lära sig grunderna för att utforma vattenrör och avloppssystem. Videon i den här artikeln kommer att erbjuda ytterligare information. Lycka till!
