Vattenförsörjning från ett stort antal alternativ, välj

Genomförandet av något av vattenförsörjningssystemen kräver stor erfarenhet och professionalism - från att välja en borrplats för att lägga rörledningar i huset. Glöm inte, det elektroniska systemet för förvaltning och kontroll kommer också att störa i frågan, vilket väsentligt komplicerar systemen och deras genomförande.

Det kommer också att vara nödvändigt att förse alla slags skyddsmekanismer vid nödsituationer, och här finns ingen erfarenhet, mycket mindre att göra.

Kräver en professionell inställning

Det allmänna systemet för vattenförsörjning beror inte starkt på vilken typ av brunn som används - "på sand" (vänster - A) eller "på kalksten" (höger - B) - och visas i figur "A":

• 1 - sil för brunnen direkt i botten av höljet, undantas inte från behovet av att installera ett helt system av specialfilter i huset;
• 2 - nedsänkbar pump;
• 3 - lera låsning med blinda område - skyddar både från smält- och regnvatten och från vatten som extraheras från brunnen till följd av den första, huvudsakliga och efterföljande förebyggande pumpningen;
• 4 - den så kallade pipeline-gander, som en särskiljande egenskap av övre utloppet av "brunnen till sanden";
• 5 - hölje;
• 6 - en caisson kammare, redan en funktion av en djup "brunn på kalksten", för tryckutjämning;
• 7 - pump, om brunnen är ett artesiskt högt tryck, kan pumpen försummas, men vanligtvis endast för första gången av brunnen;
• 8 - Automatiskt styrsystem med överbelastningsskydd relä;
• 9 - hydroackumulator - en oumbärlig del av något vattenförsörjningssystem från en brunn.

Ventilationsutlopp

B-bilden visar en mycket liknande, men samtidigt ett mer perfekt system för vattenförsörjning till ett enskilt hus - här används ett ventilationsuttag från en karm..

Vi noterar att detta system använder en grundläggande vattendränering genom en ledning utanför huset direkt från kanten:

• A - ventilation av kammarens kammare;
• B - caisson;
• C - sandlagret;
• D - Säkerhetskabeln för all utrustning sänkt i brunnen, det är omöjligt att glömma det;
• E - ett skyddande fall av huvudledningen till huset
• F - elkabel för pumpstyrning;

• G - lerskikt;
• H - backventil;
• I-pumpen märker vi att filtret i detta system är upptaget, det är tillåtet om brunnen pumpades väl i början;
• J är ett lager av kalksten;
• K-tryckbrytare är en obligatorisk skyddsmekanism som kan anslutas till vattenavloppskanalen utanför huset, vid en nödtrycksökning.
• L-membranbehållare, vanligtvis för hemförhållanden, det finns tillräckligt med tank för 60-70 liter;
• M - manometer;
• N - kontrollpanel;
• P - Normal, standard hushållsförsörjning i 220 V och 50 Hz.

Kretskort

Strömförsörjningen av huvudkomponenterna i systemet är som följer:

• A - panna eller annan elektrisk apparat för uppvärmning av vatten från en brunn;
• B - vattentank på 40-50 liter, även om dess kapacitet är en fråga om allas preferenser;
• C-skyddsrelä mot tryckfall i båda riktningarna, när trycket sjunker kraftigt eller kraftigt och ökar signifikant;

• D-filter - vanligtvis adderas flera filter i systemet, ofta av specialiserad natur (för järn, för hårt vatten);
• E - en del av kretsen direkt i brunnen
• F - uppvärmt vattenutlopp;
• G - kallt vattenuttag.

Realisationer - ett mål, sätt att uppnå olika

Låt oss överväga flera system för genomförande av vattenförsörjning från en brunn till ett hus, som skiljer sig från användningen av mycket användbar särskild utrustning. Vi rekommenderar dig att uppmärksamma dessa nyanser.

Skydd mot vattenförlust

Ett sådant skydd är en av de mest brådskande uppgifterna att tillhandahålla vatten till ett lanthus..

Sättet att genomföra det i följande diagram:

• A - Tja, anmärkningen beror inte på typen av perfekt - ofullkomlig, på sand - på kalksten, från ett fritt flödesskikt - från en trycksäng;
• B - dränkbar pump;
• C - backventil - märk den mycket viktiga ledningen som går till reläet, det ger omedelbart skydd i frånvaro av vatten, även utan att man analyserar trycket och närvaron av vatten i rören på toppen.
• D - marknivå;
• E-rörledning;
• F-hydroackumulator;

• G - grovt filter, det kallas också en lera tank - ett mycket nyckfullt element i systemet, som ofta måste tas bort för underhåll.
• H - manometer;
• I-tryckbrytare;
• J - torrlöprelä - detta är ett särdrag hos denna implementering;
• K - ett annat filter med utbytbara patroner;

• L-tryckreducerare;
• M - standard strömförsörjning vid 220/50;

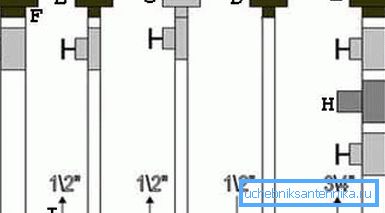

• N - då konsumenter i form av sanitetsanläggningar och tvättmaskiner; En av de mest anmärkningsvärda sådana konsumenterna är gaspannan, som kan anslutas enligt följande:

• A - värmeförsörjning;
• B - Vattenförsörjning;
• C - gasförsörjning;
• D - omvänd vattenkanal;
• E - Värmesystemets returkanal
• F - amerikansk typmutter;
• G - kulventil;
• H är ett filter, vanligtvis är en grov rengörare tillräcklig;
• I - pilar anger riktningen för det aktuella mediet, siffrorna - de rekommenderade diametrarna för rörledningarna.

Värme och vattentätning

När det gäller att arbeta med en brunn, ska vi i inga fall glömma låga temperaturer och en stor sannolikhet för att vatten fryser i rören. Därför är behovet av vattentätning och isolering (i figur "B" löses båda uppgifterna med en kapsel - E).

Det system som ställer uppgiften att värma i framkant kan vara:

• A - caisson kammare;
• B - vattentätning;

Bra råd! När du skapar en vattentätning rekommenderar vi dig att följa den "gyllene" regeln - den ska bestå av flera lager. På det undre skiktet finns till exempel en isolerande gips, sedan ett ventilerat skikt, sedan polyeten på skiktet. Var noga med att täcka polyeten i ett stycke. Om detta inte är möjligt, anslut sedan kanterna på de angränsande arken med vattentät band på båda sidor.

• C - isolering, vanligtvis i form av fuktresistenta skumbrädor;
• D - Elektrisk kabel i skyddskåpa;
• E-tätningar, systemet måste vara extremt tätt;
• F - rörledningar;
• G - borra öppet för vatten;
• H - tätningslock;
• I - inre vattenhissrör;
• J - Säkerhetskabel;
• K - vattenhöjningsnivå i brunnen;

• L - metallhöljehus;
• M - det här fodret är också av metall, men plast används ofta också;
• N-backventil;
• O - nedsänkbar pump;

Bra råd! Dämpbara pumpar är bra vid pumpens första brunn. I framtiden rekommenderar vi att du överväger möjligheten att installera en kraftfullare ytpump. Dess prestanda är mycket högre, och underhållet är mycket bekvämare. En nackdel är priset, vilket är signifikant högre än för dämpbara pumpar.

• P-isolering;
• Q - elvärmesystem - här används ett omfattande skydd mot frysning;
• R - grunden för byggnaden;
• S - hydraulisk ackumulator;
• T - tryckbrytare;
• V - elektronisk kontrollpanel;
• U - vattenutlopp till apparaten - konsumenter av vatten i huset;

• W - lera lager;
• X är kalksten;
• Y - Jordfrysning - Denna nivå bör bestämmas vid analys av och urval av punkten för borrning av en brunn;
• Z - ventilerad underjordisk, och en annan fördel med att skapa denna typ av fundament.

Var uppmärksam på konsumenterna i huset

Nåväl, nu, för vilken skull all väsen och omvända - konsumenterna av vatten extraherades från brunnen.

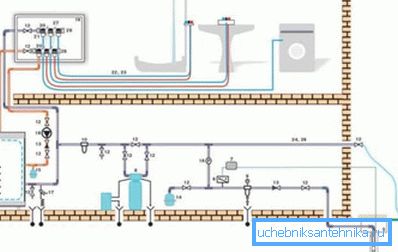

Vi rekommenderar det här systemet som det viktigaste när man etablerar vattenförsörjning från en brunn:

• 1, 2, 3, 4, 5 - externa element: pump, koppling, kabel, försäkring, brunnhuvud;
• 6 - tryckbrytare;
• 7 - elektronisk kontrollpanel;
• 8 - vattenavkalkningsmedel;
• 9 - filter, rekommenderar vi att du uppmärksammar enheter med backwash;
• 10 - ytterligare ett filter, fin rengöring med utbytbara patroner;
• 11 - panna
• 12 - vattenkran;
• 13 - backventil;

• 14 - hydroackumulator, konstruerad för ett tryck av 10 bar med en volym av 50 liter;
• 15 - hydroackumulator, men redan 25 liter vid samma tryck;
• 16 - Tryckmätare med kran;
• 17 - Pannarsäkerhetssystem;
• 18 - intern pump;
• 19 - distributionskåpa;
• 20 - samlare;
• 21 - anslutning;
• 22 - ett rör i det givna schemat 16 på 2;
• 23 - Korrugerad skyddskåpa;
• 24 - kopparrör med diameter 22 mm;
• 25 - även ett kopparrör, men diameter - 18 mm;
• 26 - värmeisolering;
• 27 - parenteser;
• 28 - lock för kollektorn.

Går djupt i synnerhet

Vid organisering av vattenförsörjningen är det nödvändigt att utföra allt arbete på brunnen, vilket kommer att avgöra framgången för allt i framtiden.

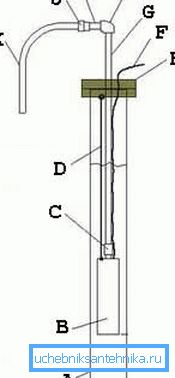

Layouten på enheterna under marken blir enkel:

• A - brunn, hölje;
• B - pump;
• C-backventil;
• D - försäkringskabel;
• E-tip;

• F - Elektrisk kabel till styrsystemet;
• G - lågtrycksledning;
• H är anslutningsvinkeln för lågt tryck;
• I - rörledning;
• J - mutter - amerikansk;
• K - gick till rörledningen från metallplast till konsumenter.

Närvaron av köldkammaren krävs inte vid utrustad brunn, men kammaren är mycket önskvärd om vattnet kommer från botten under tryck.

Vi rekommenderar dig att utföra en köldkammare med ventilation och lossning av nöddränering av vatten utanför husets elsystem:

• A-återfyllning av mark, vi rekommenderar dessutom dig att skapa ett kraftfullt lera slott för att skydda upptining och regnvatten att falla ner, liksom vatten som uppförs efter pumpning av brunnen.
• B - bandage kablar;
• C - betongkudde;

• D - pumpen;
• E - vattentätning;
• F - sänkbetong av kammaren, rekommenderat förhållande mellan sand och cement är 5 till 1.

rön

Frågan om hur man gör vatten i landet från en brunn har mer än en lösning, men ofta kommer bara en av dem att uppfylla dina specifika driftsförhållanden.

Det kommer att vara nödvändigt att ta hänsyn till många nyanser, av vilka några måste komma ihåg i designfasen av huset som helhet.

• För det första kräver instruktionen att en detaljerad plan införs för att tillhandahålla vatten till huset vid designområdet i förortsområdet.
• För det andra kommer det vara mycket svårt att klara ett erfaret integrerat team av byggare för att göra allt arbete på en nyckelfärdig basis.

Detta kommer dock att övertyga dig och ytterligare video i den här artikeln, som vi rekommenderar att du tittar mer än en gång på.
